直径22毫米规格弹性筒夹结构设计

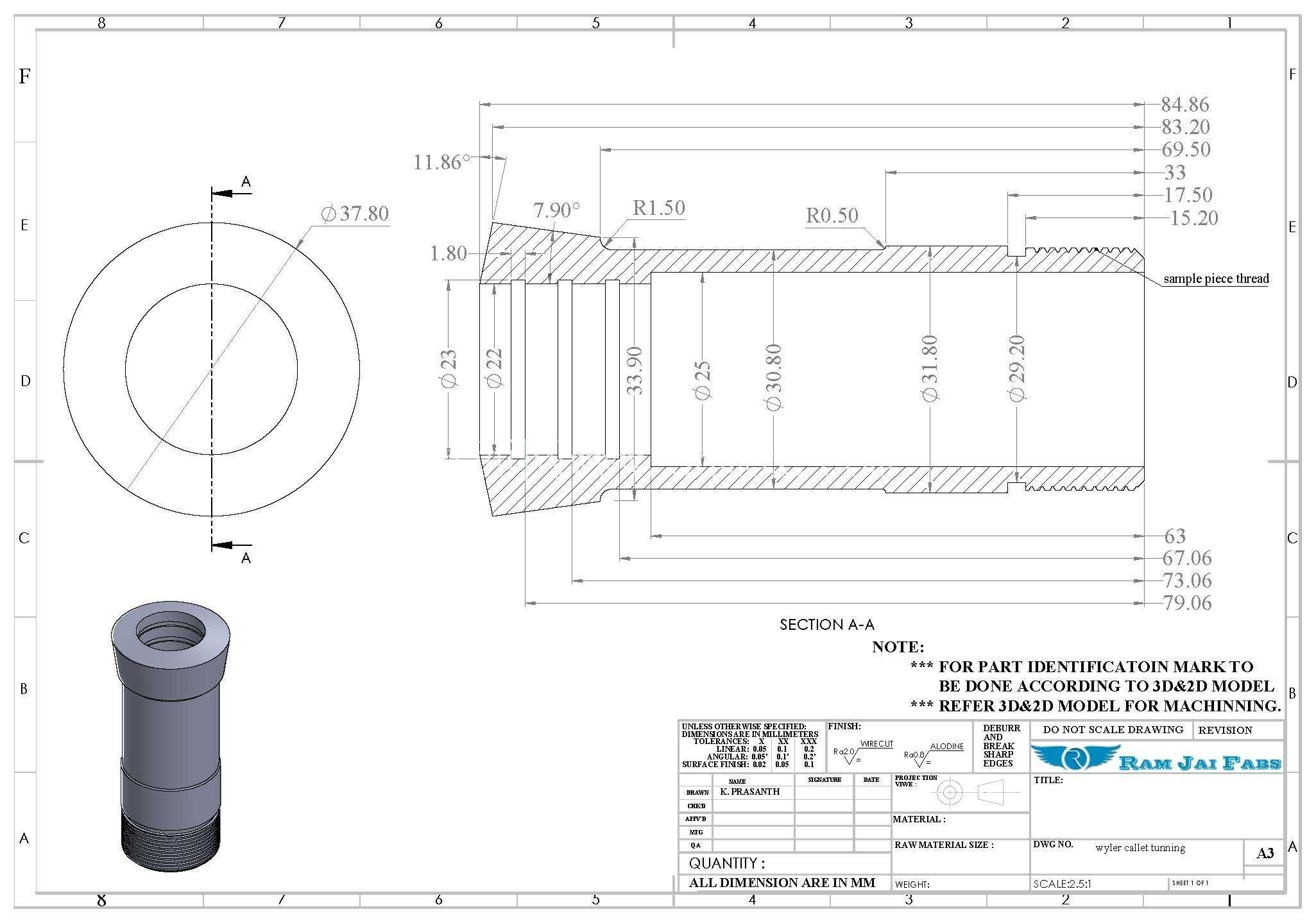

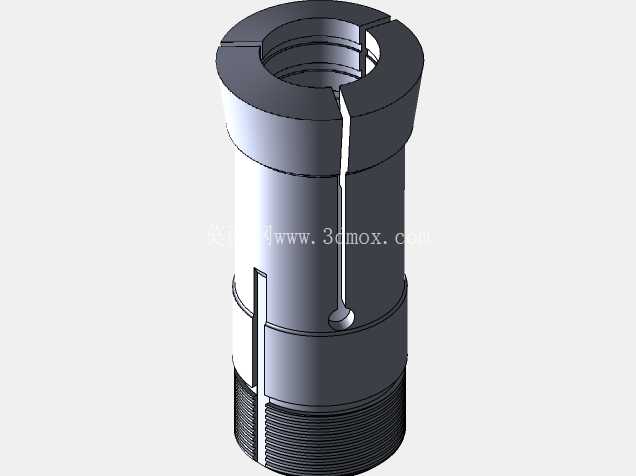

　　在精密机加工、工装夹具配套的场景里，这类直径22毫米的弹性夹头是高频使用的核心夹持部件，常见于铣床、钻床、加工中心的主轴配套，也会用在专用工装的定位夹持工位，用来装夹对应直径的刀具、棒料工件，依靠自身的弹性变形实现对被夹持件的定心与锁紧，相比三爪卡盘这类夹持部件，它的夹持同轴度更高，装夹动作更快，适合小直径工件或者刀具的高精度装夹需求。从结构设计来看，这款夹头采用了经典的开槽弹性结构，头部开有三道均匀分布的120度等分槽，槽口从头部延伸至中部弹性段，当夹头受到轴向的锁紧力时，开槽部位会均匀向内收缩，从而抱紧被夹持的工件或者刀具，这种三等分的开槽设计能保证收缩时各方向的夹紧力均匀，避免被夹持件出现偏斜，保证装夹后的同轴度误差控制在极小范围内。

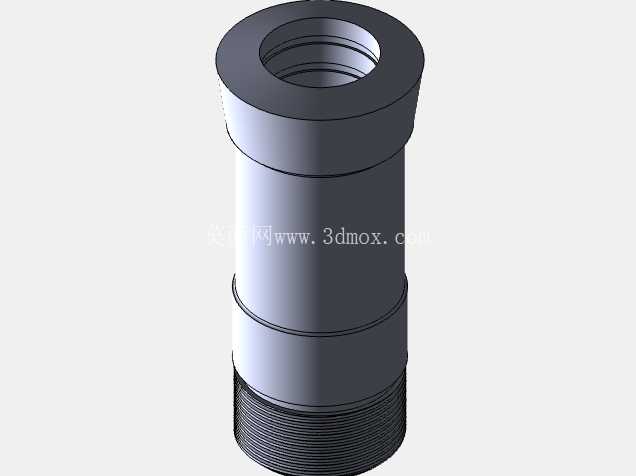

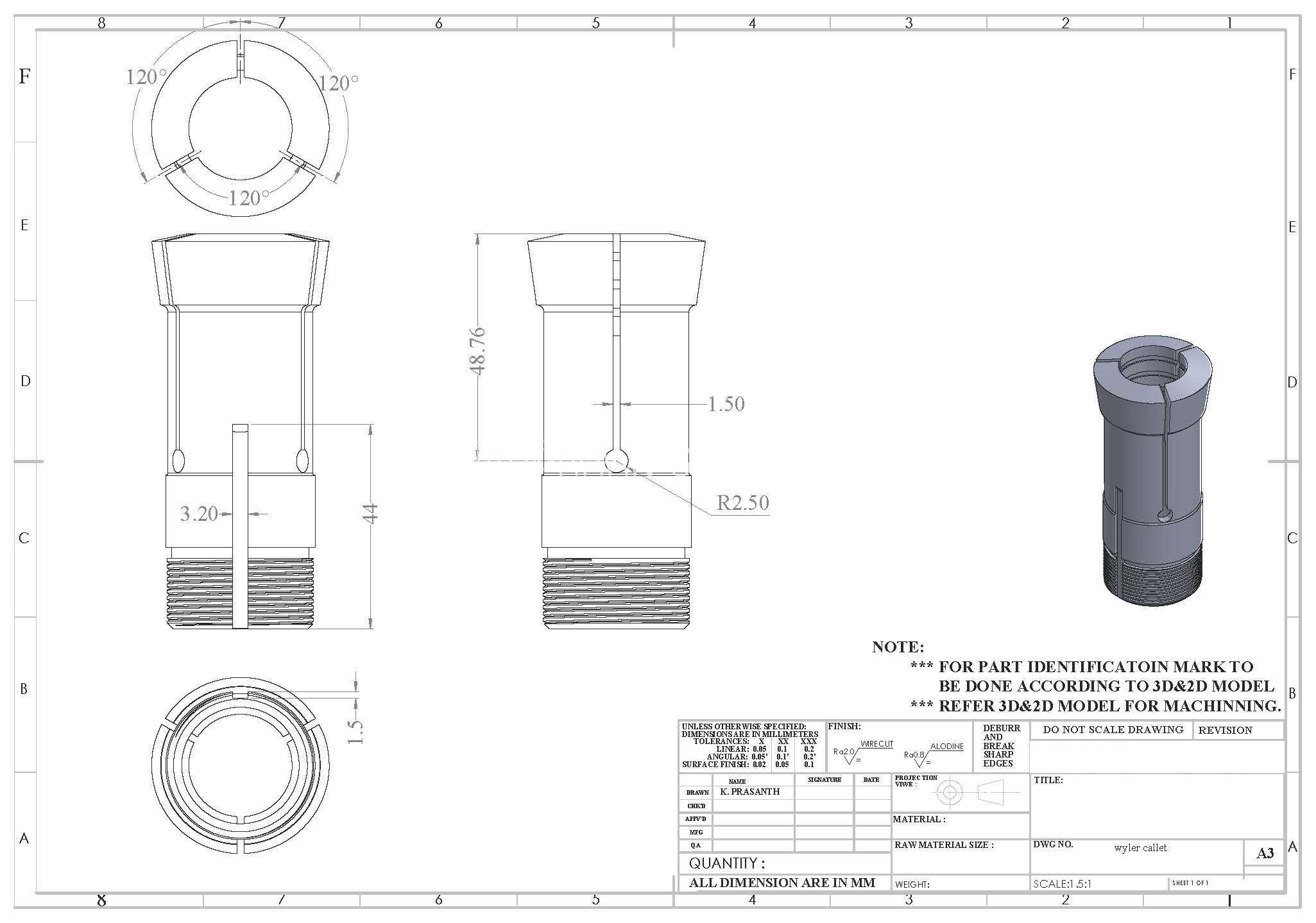

　　夹头的整体外形分为三个功能段，最上端是带锥度的导入段，方便夹头装入对应的锁紧套或者主轴锥孔内，中部是弹性变形段，是开槽的主要分布区域，承担收缩变形的功能，下端是带外螺纹的连接段，用来和锁紧螺母配合，通过螺母的轴向拉动实现夹头的收缩锁紧。从标注的尺寸来看，夹头总长度为48.76毫米，下端螺纹段的长度为3.20毫米，中部弹性段靠近下端位置设计有R2.50的过渡圆角，这个圆角的作用是避免应力集中，因为夹头反复收缩舒张的过程中，槽根位置是应力集中的高发区，圆角过渡能大幅降低应力集中系数，提升夹头的疲劳使用寿命，减少使用过程中出现开裂的风险。夹头的内孔直径为22毫米，正好匹配直径22毫米的棒料或者刀具柄部，内孔的精度直接决定了夹持精度，设计时内孔的圆柱度、表面粗糙度都有较高要求，通常内孔会做精磨处理，保证和被夹持件的接触面积足够，避免装夹后出现打滑或者夹持不稳的情况。在安装边界上，这款夹头需要配套对应规格的锁紧螺母和主轴锥孔使用，安装时要保证夹头的外锥面和锁紧套的内锥面完全贴合，螺纹段和锁紧螺母的配合顺畅，不能有卡滞，否则会导致夹头收缩不均匀，影响夹持精度。

　　实际使用中，这类夹头的夹持力大小和锁紧螺母的拧紧力矩直接相关，力矩过大会导致夹头过度变形，甚至出现槽根开裂，力矩过小则会导致夹持力不足，加工时出现工件或者刀具打滑的问题，所以设计时也会给出对应的推荐拧紧力矩范围，指导现场操作人员合理使用。另外，夹头的材质通常会选用弹簧钢，经过淬火回火处理后获得合适的硬度和弹性，保证反复变形后不会出现塑性变形，维持稳定的夹持精度，头部的夹持端面也会做相应的硬度处理，提升耐磨性能，延长使用寿命。在专用工装的设计中，这类夹头也常被用来做工件的定位基准，比如在轴类零件的二次加工工位，用夹头抱紧已经加工好的外圆面，实现工件的快速装夹定位，相比手动找正的方式，能大幅提升装夹效率，同时保证定位精度的一致性。

　　从结构细节来看，夹头的开槽末端设计有止裂孔？不对，图里的标注显示槽根位置的过渡是R2.5的圆角，没有额外的止裂孔，这种设计适合夹持力不是特别大的场景，如果是重载夹持场景通常会在槽根位置加工小圆孔来分散应力，但这款夹头针对的是22毫米直径的中等规格夹持，R圆角的过渡已经能满足应力分散的需求。夹头的外锥面锥度是和配套的锁紧套匹配的，通常这类弹性夹头会采用标准的锥度规格，保证和通用夹具的互换性，不过这款夹头的尺寸标注里没有明确标注锥度，应该是采用了对应系列的标准锥度，方便用户配套通用的锁紧配件。在实际加工这款夹头的时候，开槽工序是关键，要保证三道槽的等分精度，误差控制在允许范围内，否则收缩时各瓣的变形量不一致，会导致被夹持件的轴线偏移，影响加工精度，热处理工序也要严格控制变形量，避免淬火后夹头出现弯曲或者内孔失圆，后续的精磨工序要保证内孔和外锥面的同轴度，这是决定夹头最终精度的核心工序。
