梅花螺丝刀六件套装收纳托盘结构设计

这套梅花螺丝刀配套收纳托盘的设计，核心围绕机加工车间、设备维保工位的实际使用需求展开，针对日常手动拆装Torx规格紧固件的作业场景做了适配优化。在设备维保、精密装配、小型机电维修的日常作业中，Torx梅花螺丝的应用覆盖了电子设备外壳紧固、精密机械部件连接、汽摩配件拆装等多个场景，不同规格的螺丝刀如果随意堆放，不仅会在取用的时候翻找浪费时间，刀头相互磕碰还容易造成镀层磨损、刀头精度下降，甚至出现杆身弯折的情况，直接影响紧固件拆装的精度，严重时还会拧花螺丝帽造成零件报废。

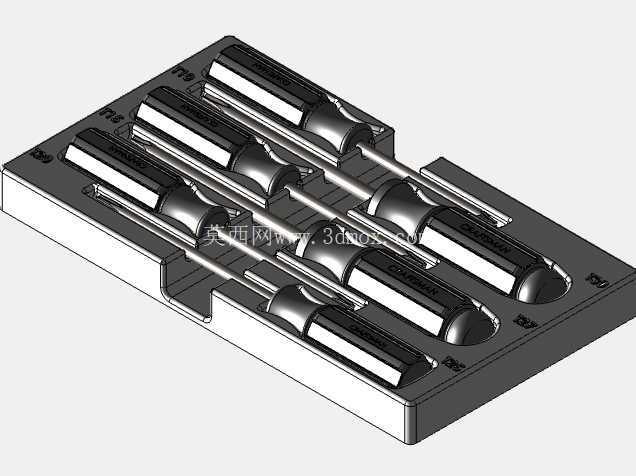

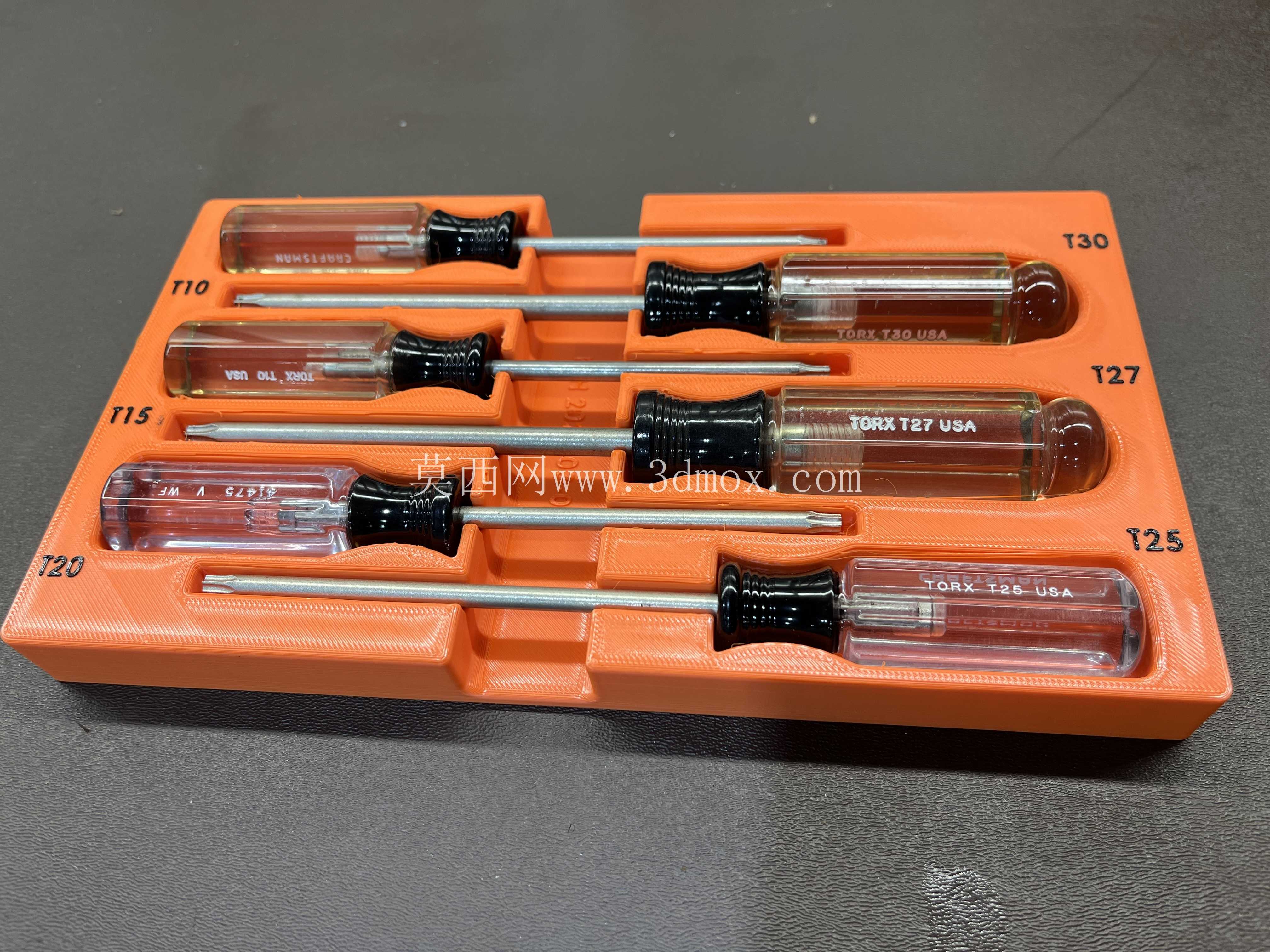

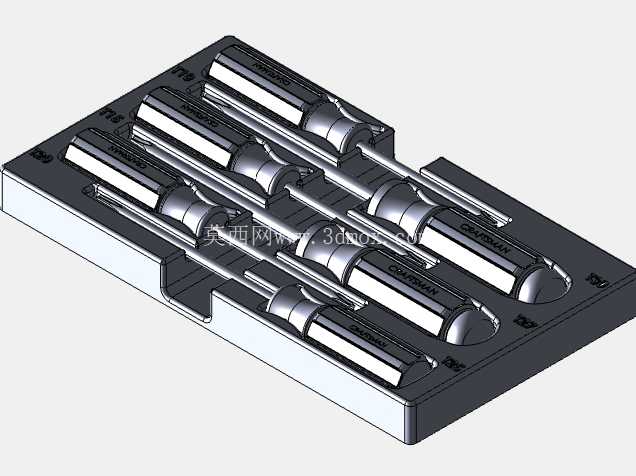

设计这套托盘的时候，首先做的是实测绘量每一把螺丝刀的外形轮廓，六支螺丝刀分别对应T10、T15、T25、T27、T30等常用Torx规格，每一支的手柄直径、金属杆长度、整体重量都存在差异，因此每个放置槽的轮廓都做了1.2mm的单边余量，既不会因为间隙过小导致螺丝刀卡滞取放困难，也不会因为间隙过大造成工具在托盘内晃动移位。托盘表面做了0.4mm的凸起字符标识，对应每一个槽位的螺丝刀规格，字符采用和托盘本体一体化的结构，不需要后续丝印或者粘贴标签，避免长期使用后标识磨损脱落，作业人员不需要拿起工具就能快速识别对应规格，减少拿错工具的概率。

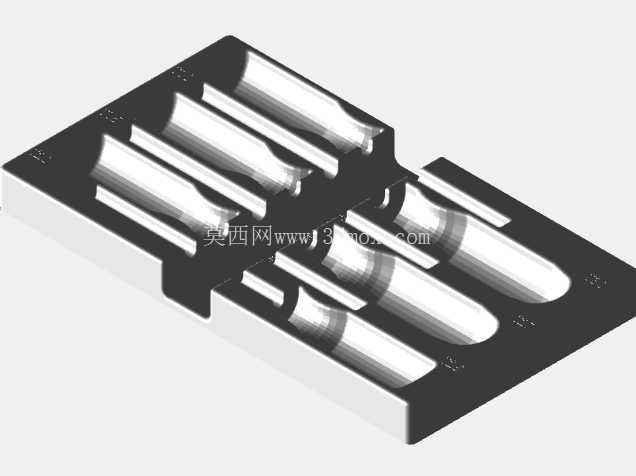

托盘内部专门设计了嵌入式的磁铁安装槽位，在每个螺丝刀手柄对应的放置位置下方预留了圆形沉槽，可以嵌入对应尺寸的钕铁硼磁铁，当螺丝刀放入槽位后，金属杆身会被磁铁吸附固定，哪怕托盘被意外碰斜或者小角度翻转，里面的螺丝刀也不会滑落掉出，适合在移动工具车、登高作业的临时工位上使用。托盘的整体外形尺寸适配常规工具车抽屉的内部分格，边缘做了2mm的圆角过渡，没有尖锐的棱角，避免拿取的时候划伤手部，托盘的壁厚控制在2.5mm，既保证了整体结构强度，在日常堆叠、受压的时候不会出现变形开裂，也不会因为壁厚过大造成不必要的材料浪费。

从实际使用的角度出发，这套结构的设计充分考虑了3D打印的工艺特性，所有槽位的拔模角度控制在1.5度，不需要额外添加支撑结构就能直接打印成型，打印完成后只需要简单去除底部的打印纹路就能直接投入使用，不需要后续的二次机加工或者打磨处理。螺丝刀驱动端的外形参考了实物的视觉比例做了还原，保证整体外观和实物一致，同时每个放置槽的深度做了差异化设计，长杆的螺丝刀对应更深的槽位，短杆的螺丝刀槽位深度相应降低，保证所有螺丝刀放入后手柄上表面基本处于同一水平面，视觉上更加整齐，取放的时候也不会因为手柄高低差造成磕碰。

在车间的实际应用场景里，这类定制化的工具收纳托盘可以配合工具定位看板使用，每个工具都有固定的放置位置，作业完成后可以快速检查工具是否齐全，避免工具遗落在设备内部造成安全隐患，尤其是在精密设备装配、电气柜检修这类对工具清点要求严格的作业场景里，固定位置的收纳结构能大幅降低工具遗漏的风险。托盘的材质适配常用的PLA、PETG等3D打印材料，日常接触机油、清洗剂等车间常见的液体也不会出现腐蚀变形，长期使用的稳定性有足够保障。每个槽位的边缘都做了0.8mm的倒角，螺丝刀放入的时候可以顺着倒角滑入槽位，不需要刻意对准位置，单手就能完成工具的归位操作，符合一线作业人员的操作习惯，不会因为收纳结构的设计增加额外的操作步骤。
