单面圆弧折弯大圆管注塑模具结构

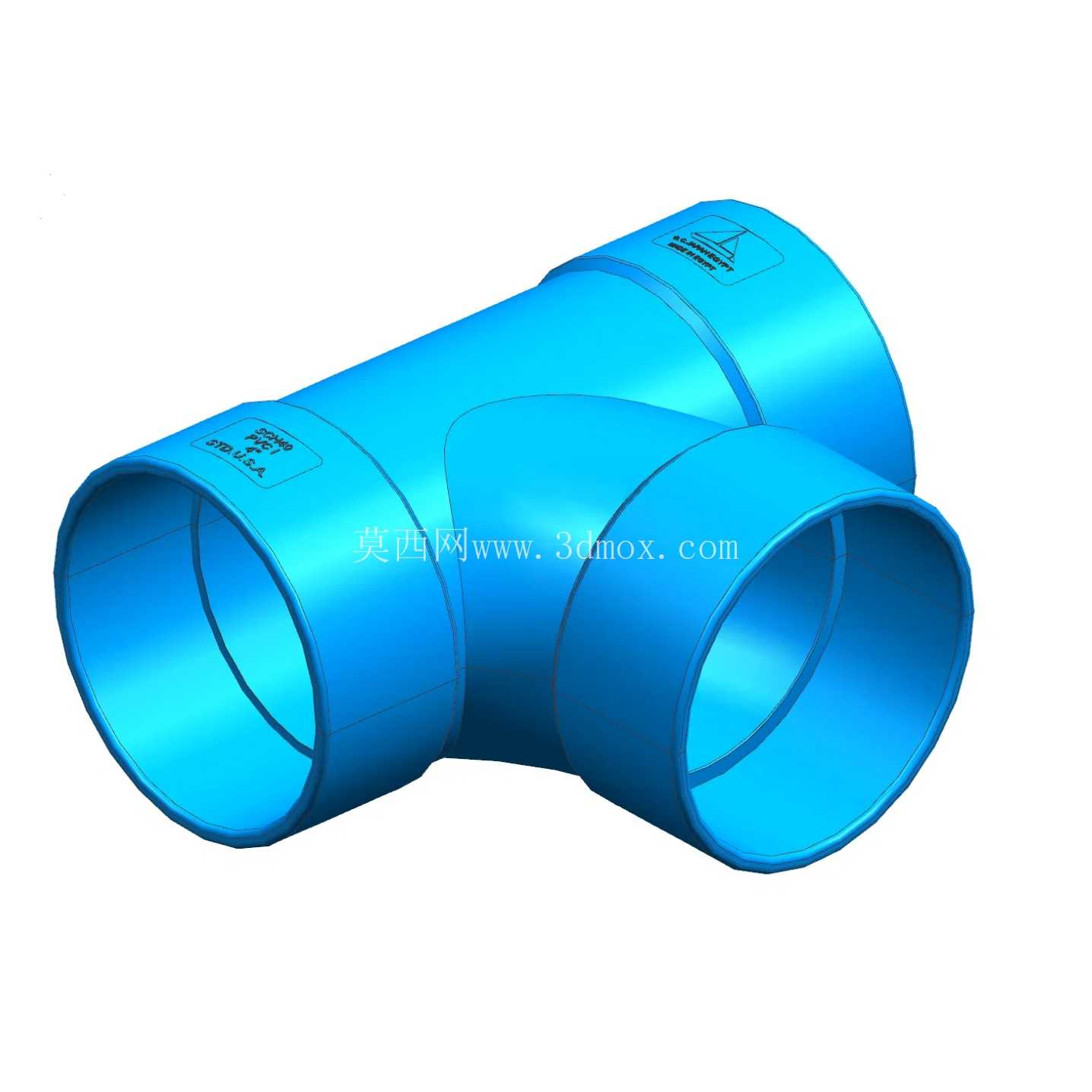

这套模具针对大直径圆管类带单面圆弧折弯特征的注塑制品开发，核心解决常规直管注塑模具无法成型弯管段圆弧轮廓、弯管处内壁易出现熔接痕、脱模时弯段易卡滞拉伤的行业共性问题。在市政给排水管线配套、家电通风管路、汽车线束防护套管、工业气动系统管路的批量生产场景中，这类带圆弧折弯的大圆管塑件需求占比逐年提升，传统的分段注塑后粘接的工艺存在接缝处密封性差、承压能力不足、装配工序繁琐的缺陷，采用整副模具一次成型的结构，能直接产出完整的带折弯段圆管塑件，省去后续粘接、修边工序，成品的管壁均匀性、折弯处结构强度都能满足管路系统的承压使用要求。

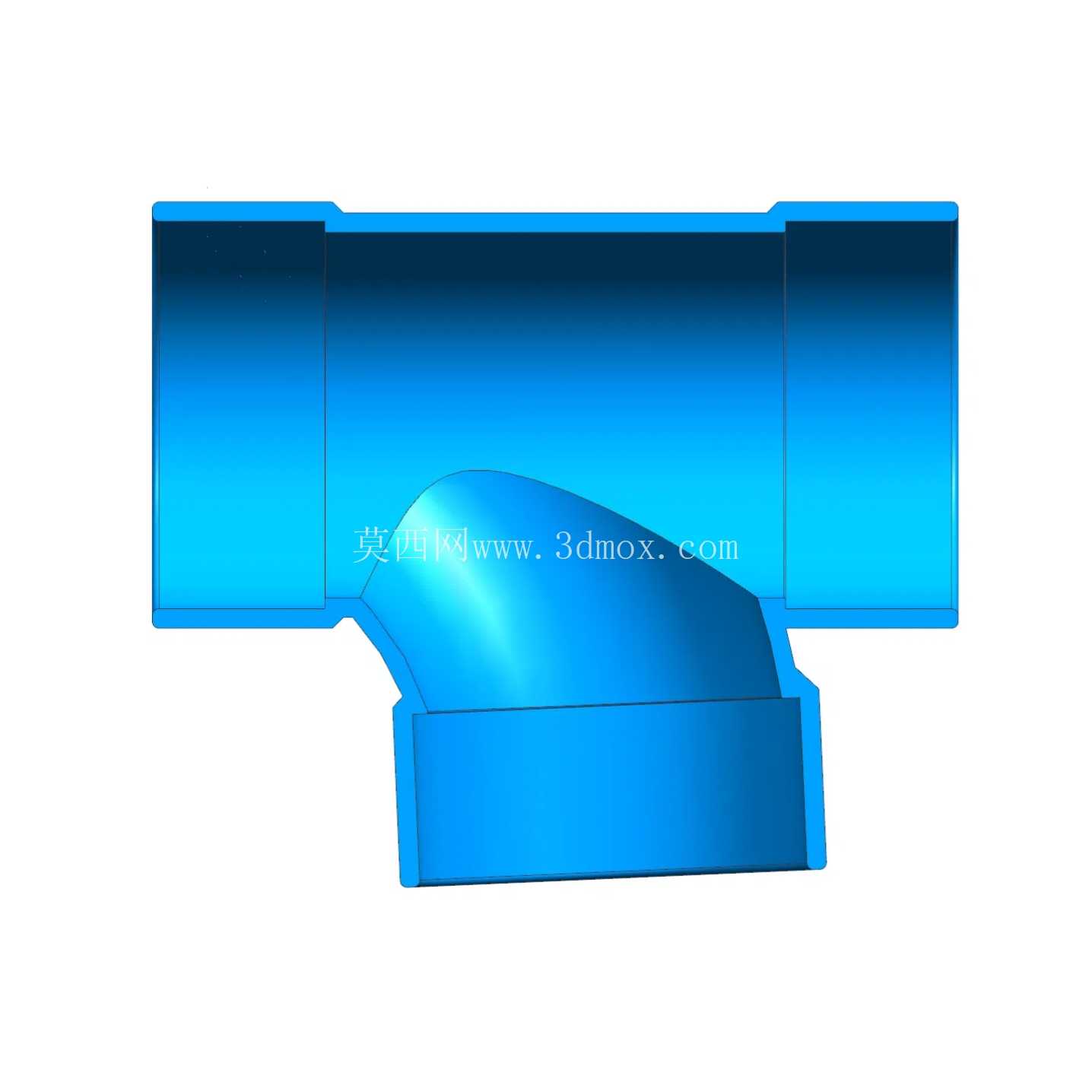

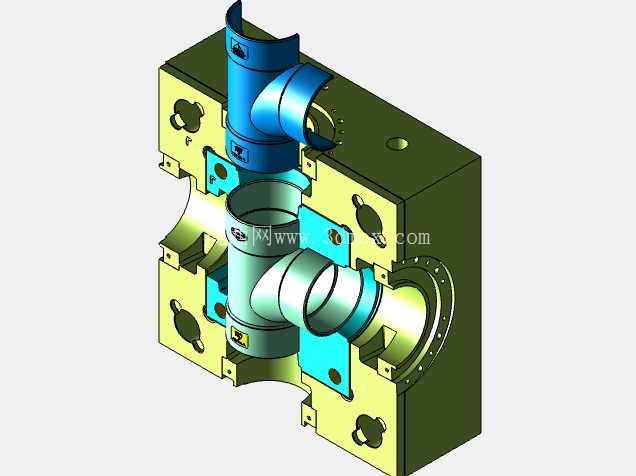

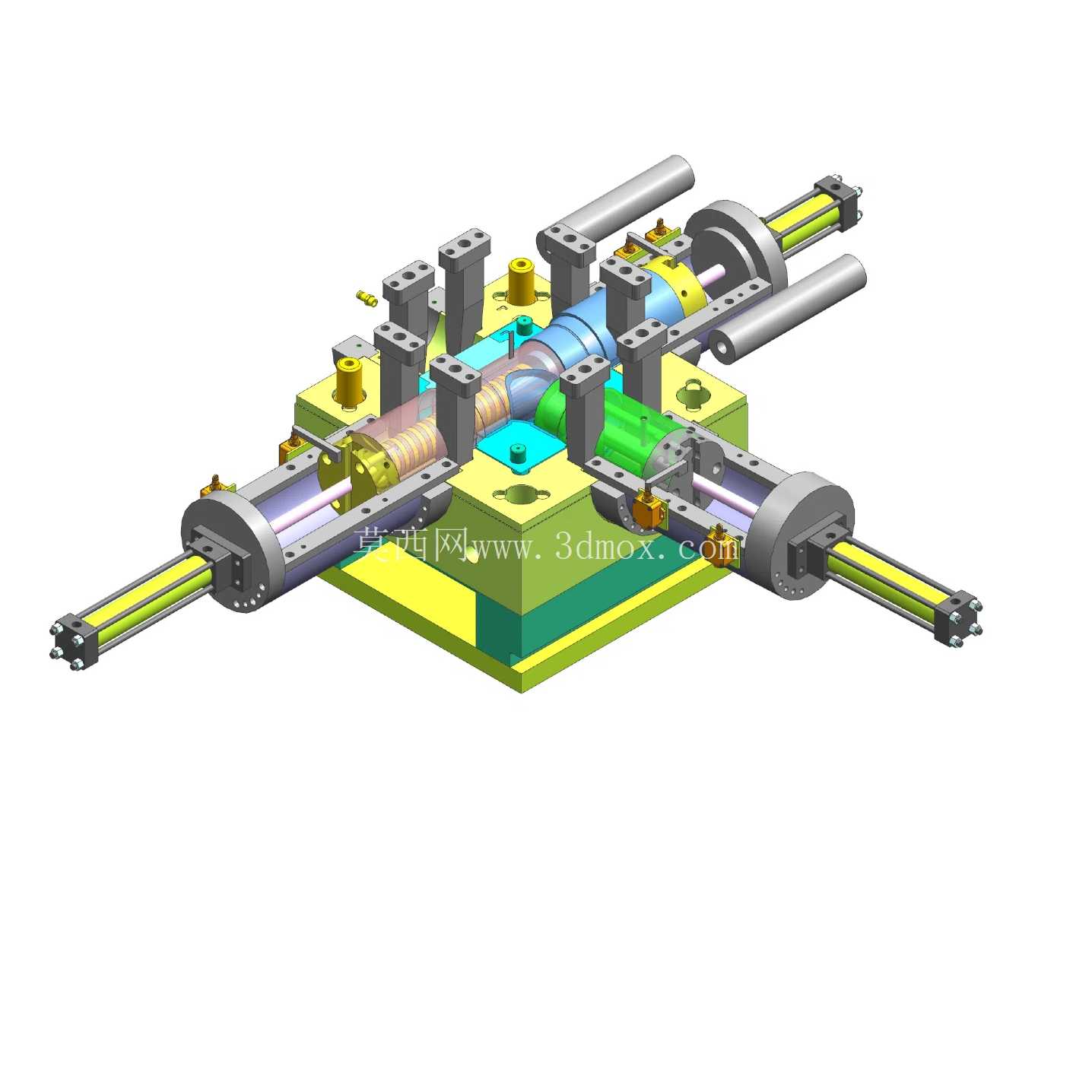

从结构设计逻辑来看，这套模具采用了双侧油缸驱动的横向抽芯结构，对应圆管的两个直段部分设置长行程抽芯芯轴，芯轴的对接位置精准落在圆弧折弯段的分型边界处，避免芯轴拼接缝在塑件直段外壁留下影响装配的合模线。针对单面圆弧折弯的特殊轮廓，模具的型腔部分做了分体式镶件设计，圆弧段的型腔镶件单独采用抛光性能优异的模具钢加工，保证弯管内壁圆弧面的粗糙度达到管路输送介质时的流道阻力要求，不会出现介质滞留、积垢的问题。模架采用标准龙记模架适配，上下模的导柱导套做了加长处理，因为双侧抽芯的行程较长，加长导柱能保证合模时抽芯芯轴与型腔的同轴度，避免芯轴偏心导致的管壁厚薄不均问题。

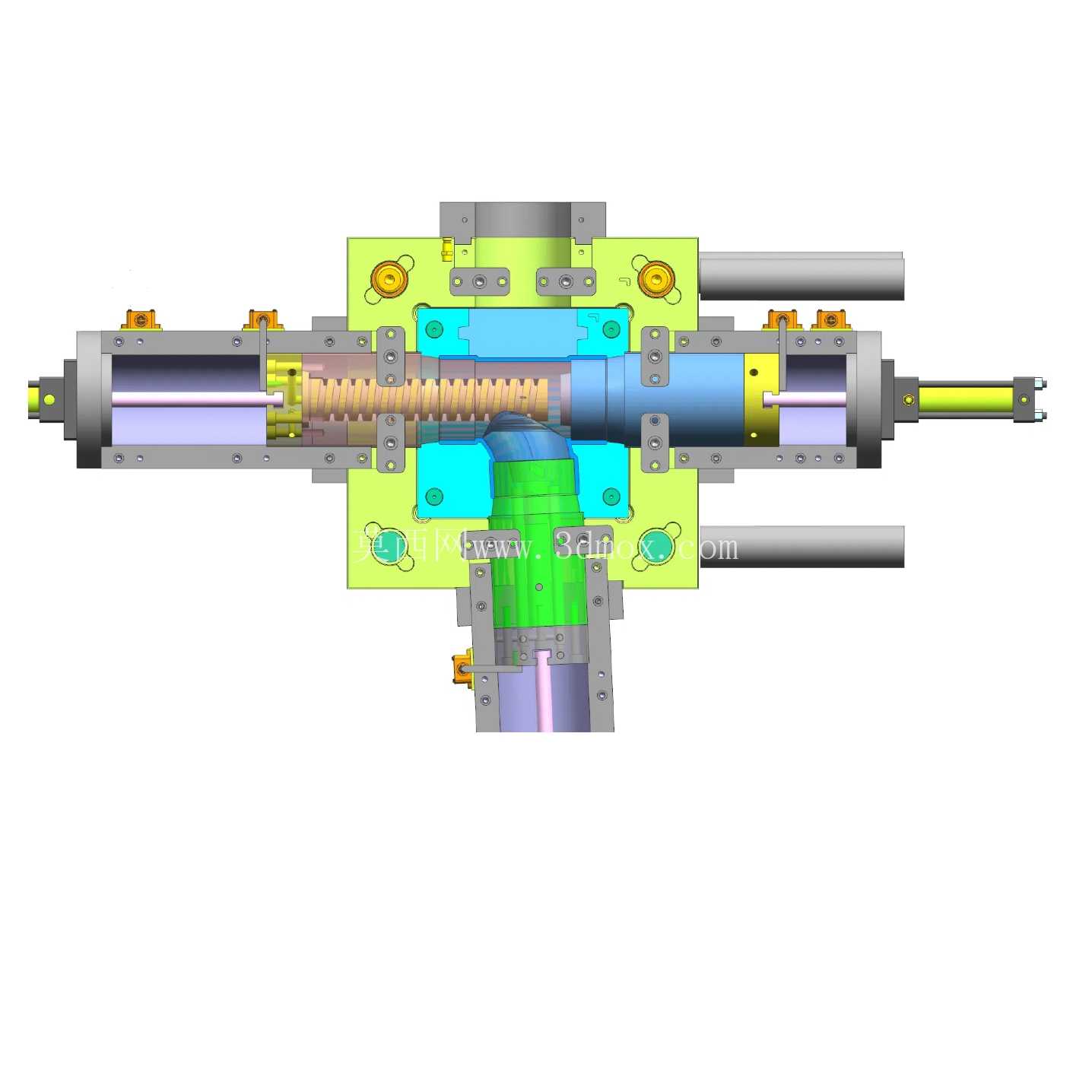

在实际生产的安装边界上，这套模具适配300T以上规格的卧式注塑机，模具的整体安装尺寸匹配注塑机的拉杆间距，定位圈尺寸采用行业通用的100mm标准规格，浇口套的球面半径与注塑机喷嘴匹配，主流道开设在模具定模侧的中心位置，采用潜伏式浇口进料，浇口位置设置在圆管折弯段的非装配面，成型后浇口残留不影响塑件的后续管路装配。冷却系统的设计覆盖了型腔镶件、抽芯芯轴两个核心部分，抽芯芯轴内部做了中心进水的螺旋冷却水路，保证长行程芯轴的温度均匀，避免圆管内壁冷却不均导致的收缩变形；圆弧段的型腔镶件周围环绕布置等距冷却水道，控制弯管段的冷却速率，减少圆弧处的内应力集中，防止塑件脱模后出现圆弧段回弹变形的问题。

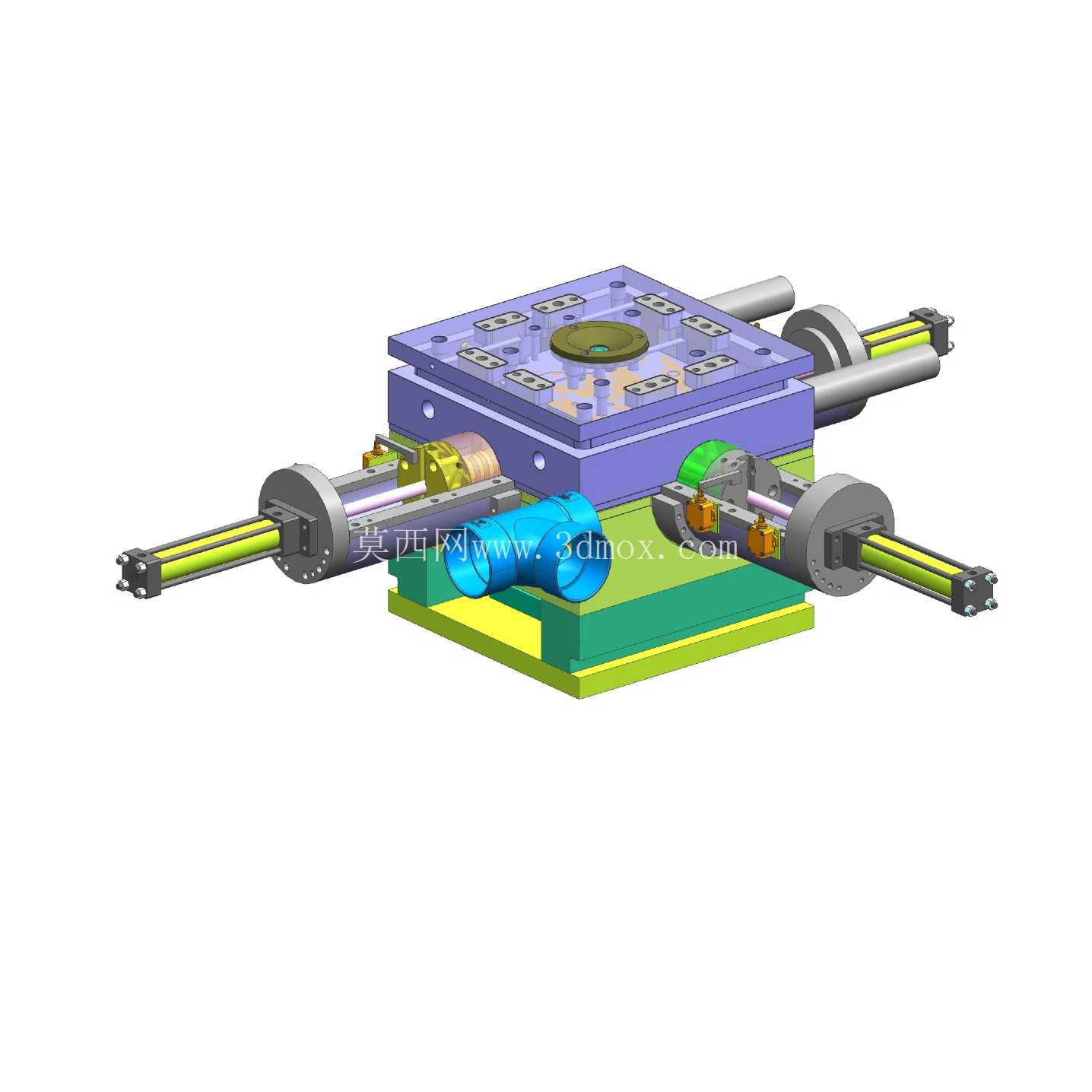

脱模结构采用推板顶出配合双侧抽芯的动作顺序，开模时首先通过定距拉板控制开模行程，先打开定模侧的分型面完成流道凝料的脱出，随后双侧油缸同步动作，将两个直段的芯轴从塑件内壁抽出，抽芯行程设置时预留了足够的安全距离，保证芯轴完全脱离塑件的直段内壁后，推板才开始动作将塑件从型芯上平稳顶出，避免顶出时塑件弯段受力不均出现断裂、变形。模具的导向滑块部分采用自润滑导轨材料，减少长时间批量生产时的滑块磨损，保证抽芯动作的重复精度，延长模具的维护周期。针对大圆管注塑时容易出现的排气不良问题，在圆弧折弯段的型腔末端开设了深度0.02mm的排气槽，及时排出型腔内的空气，避免塑件圆弧处出现烧焦、缺胶的缺陷。整套结构的设计充分考虑了量产时的工艺稳定性，所有易磨损的镶件、滑块部件都做了快拆设计，后续维护更换时不需要拆卸整副模具，能有效减少生产线的停机维护时间。
