罗兰MDX-540雕刻机ATC换刀工具臂结构

在桌面级CNC精雕加工场景中，自动换刀功能的可靠性直接决定小批量多工序加工的连续运行时长，这套适配罗兰MDX-540机型的ATC工具臂，是刀库与主轴之间完成刀具交接的核心执行部件，替换件采用POM材质加工，适配原机的换刀行程与夹持逻辑。从实际加工场景来看，这类桌面雕刻机常被用于小尺寸手板加工、软金属精雕、治具样板制作等工序，加工过程中需要频繁切换不同直径的平底刀、球刀、钻头，手动换刀不仅会打断加工节奏，还容易因对刀误差造成工件报废，ATC工具臂的作用就是在换刀指令触发后，精准卡入刀具刀柄的夹持槽位，配合主轴的松刀动作完成旧刀卸下、新刀移送的整套动作。

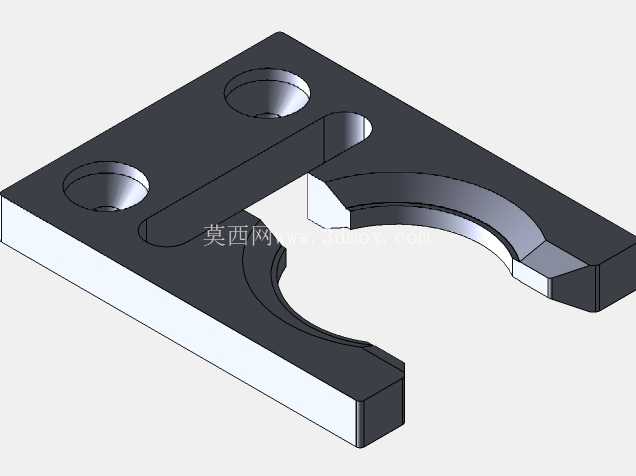

从结构设计逻辑来看，该部件整体采用板式悬臂结构，主体为带开口C型卡口的厚板结构，两个沉头安装孔分布在板件远离卡口的一侧，安装时通过内六角螺丝直接固定在刀库转盘的对应工位上，安装孔的中心距与原机安装位完全匹配，不需要额外加工转接板就能直接替换原有磨损的塑料刀臂。C型卡口的开口尺寸经过公差匹配，刚好能卡入标准ISO规格刀柄的卡槽位置，卡口内侧的圆弧面与刀柄卡槽的圆弧轮廓完全贴合，换刀过程中不会出现刀具滑脱、偏摆的问题；卡口两侧设计有导向倒角，当主轴带动刀柄下移进入卡口时，即使存在微小的位置偏差，倒角面也能引导刀柄顺利滑入卡口定位位置，避免硬接触造成部件损伤。

材质选择上采用POM工程塑料，一方面是因为POM本身自润滑性能优异，换刀过程中与金属刀柄反复摩擦不需要额外添加润滑脂，长期使用也不会出现卡滞问题；另一方面POM的刚性足够支撑刀柄重量，同时又带有一定的韧性，换刀时如果出现微小的位置偏差，能通过微量形变缓冲冲击力，不会像金属部件那样直接磕伤刀柄表面或者造成主轴偏移。部件上的长条形通槽是减重与应力释放结构，既可以降低整个刀臂的自重，减少刀库转盘转动时的负载，也能避免注塑或者机加工过程中因内应力造成部件变形，保证卡口位置的尺寸精度长期稳定。

从安装边界来看，该部件的整体厚度与原机刀臂完全一致，安装后不会突出刀库转盘的原有轮廓，不会和周围的其他刀位、防护钣金产生运动干涉；卡口的中心高度与主轴换刀位置的中心高度严格对齐，换刀时主轴的上下行程不需要重新调整，替换后直接就能运行原有换刀程序，不需要重新做参数标定。在实际使用中，这类POM材质的替换刀臂相比原机配件，耐磨性能表现更稳定，长期反复夹持刀柄也不会出现卡口磨损变大的问题，能有效减少换刀掉刀、卡刀的故障概率，适合加工场景复杂、换刀频率高的用户替换使用。

结构细节上，两个安装沉孔的深度经过精确计算，螺丝锁紧后螺丝头完全沉入沉孔内，不会突出板件表面，避免螺丝头和运动中的主轴或者刀具产生刮擦；板件的所有棱边都做了小倒角处理，安装过程中不会划伤操作人员，也不会因为锐边磕碰造成部件崩缺。C型卡口的根部做了圆弧过渡处理，避免应力集中造成长期使用后卡口根部开裂，提升部件的疲劳寿命。整个部件的外形没有多余的装饰结构，所有结构特征都服务于换刀夹持、安装固定的功能需求，完全是从实际使用角度出发的功能性设计。
