12升焊接式铝合金储油箱体结构

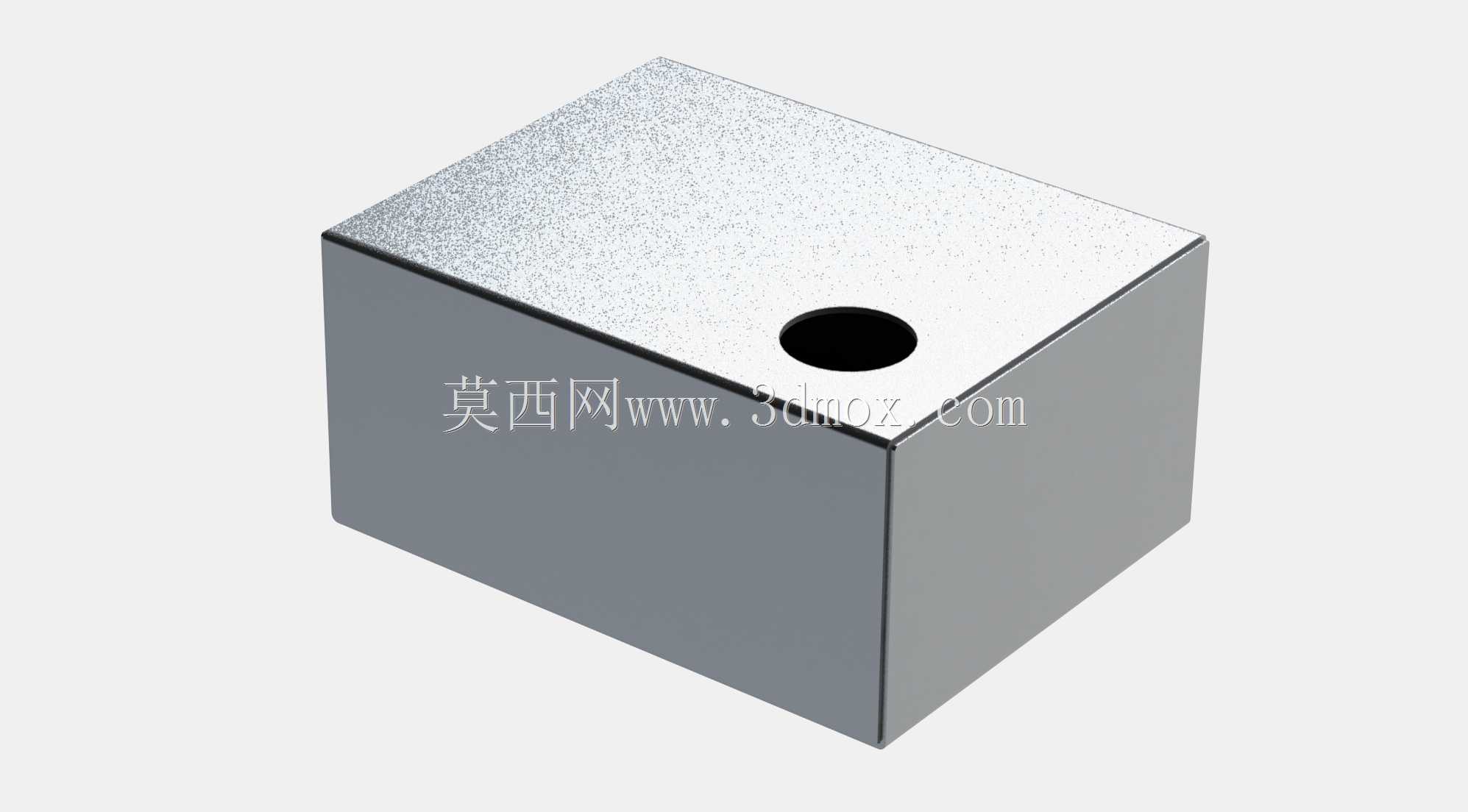

　　这款12升容量的铝合金储油箱体，在小型动力设备、便携液压站、改装特种作业机具的供油回路里属于核心储液部件，日常作业中承担着储存燃油或液压介质、沉淀油液杂质、缓冲回路压力波动的实际作用，区别于滚塑或冲压焊接的钢制油箱，3mm壁厚的铝合金材质选型，本身就兼顾了轻量化需求与焊接结构的强度冗余，在移动类作业设备上能有效降低整机自重，同时铝合金的自然抗腐蚀特性，也能减少油液长期储存过程中内壁锈蚀带来的介质污染问题，省去了钢制油箱必需的内壁防锈涂层工序。

　　从结构设计逻辑来看，整体采用规整的立方块外形，并非随意选定的造型：方正的六面体结构在焊接加工时，板材下料仅需裁切六块矩形铝板，无需复杂的曲面成型工序，普通的剪板、折弯设备就能完成坯料制备，焊接时拼合定位难度低，焊缝均为直线段，无论是采用氩弧焊还是激光焊接，都能更好地控制焊接变形，后期做渗漏检测时也更容易排查焊缝缺陷。顶面预留的圆形开孔是核心功能接口位，这个位置的设计需要兼顾注油、液位传感器安装、回油口布置的多重需求，开孔边缘预留的翻边高度（从三维结构的壁厚匹配来看）能够避免焊接时热量集中导致的顶面塌陷，同时也为后续安装法兰、管接头提供了足够的密封贴合面，不会因为壁厚偏薄导致接头拧紧时出现板面变形渗漏。

　　在安装边界的考量上，方正的外形能够最大化利用设备上的局促安装空间，六个平面都可以作为安装贴合面，设计人员可以根据整机的布局需求，选择底面、侧面作为固定位，焊接安装支脚或者抱箍固定位时，平面结构不需要额外做仿形适配，固定点的受力也更均匀，不会出现曲面壳体固定时的局部应力集中问题。3mm的铝板壁厚选择，是经过实际工况验证的参数：对于12升容量的储油箱体，这个壁厚既能承受设备运行过程中产生的振动冲击，不会因为路面颠簸或者设备作业振动出现焊缝开裂、板面鼓胀的问题，同时也不会因为壁厚过大造成不必要的材料浪费，焊接时的熔透深度也更容易控制，不会出现焊穿或者未焊透的缺陷。

　　实际应用场景中，这类焊接铝合金油箱常出现在小型发电机组、便携液压动力单元、改装越野作业车辆的副油箱、小型园林机械的燃油储存部件上，区别于大批量量产的冲压油箱，这种焊接式结构的适配性更强，不需要投入高额的冲压模具成本，小批量定制生产时的周期更短，设计调整也更灵活——如果需要调整接口位置、增加放油口或者液位计安装位，只需要在对应板材上提前开孔即可，不需要修改模具。在油液适配性上，铝合金材质对于汽油、柴油、常规液压油都有良好的相容性，不会出现材质溶胀、腐蚀的问题，长期使用过程中内壁的氧化层稳定，不会脱落杂质堵塞油路滤芯。

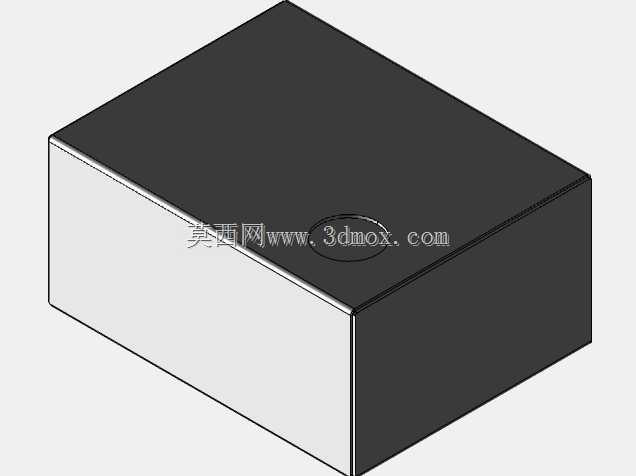

　　从三维建模的细节来看，建模时已经提前考虑了焊接工艺的焊接收缩余量，板材拼接处的止口设计（虽然模型外观是方正结构，但实际焊接结构的拼接边预留了搭接止口）能够保证拼合时的定位精度，减少焊接后的尺寸偏差，顶面的开孔位置没有设置在边角处，预留了足够的扳手操作空间，后续安装管接头或者油盖时，工具不会和箱体侧壁发生干涉。箱体的内部虽然模型未展示加强筋，但3mm壁厚结合12升的容积尺寸，在常规加注压力下，板面的变形量能够控制在允许范围内，如果是用于压力稍高的闭式液压回路，也可以在内部增加简易的隔板，同时起到减缓油液晃动、加强箱体刚度的作用，隔板的焊接也可以依托方正的内壁结构，直接贴合内壁焊接即可，不需要做复杂的曲面适配。

　　在维护便利性上，方正的箱体底部更容易设置放油口，残油能够完全排空，不会出现曲面底部的存油死角，日常更换油液时的残留量更少，减少新旧油混合带来的油液性能下降问题。外表面的平整结构也方便后期做表面处理，无论是阳极氧化、喷漆还是贴标识，都不需要做曲面遮蔽，加工成本更低。整体结构没有多余的装饰性特征，所有的造型设计都围绕加工便利性、安装适配性、使用可靠性展开，完全是从工程实际应用出发的功能性结构，没有冗余的设计元素，对于需要小批量定制储油部件的设计人员来说，这个结构可以直接作为基础模板，根据实际安装空间调整长宽高尺寸、壁厚参数、接口位置，快速衍生出不同容量、不同安装需求的油箱结构，大幅缩短定制设计的周期。
