M12规格公制螺纹板牙螺母铣削刀具

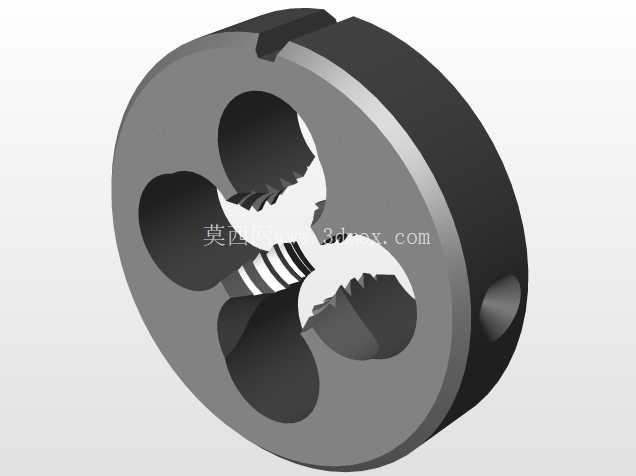

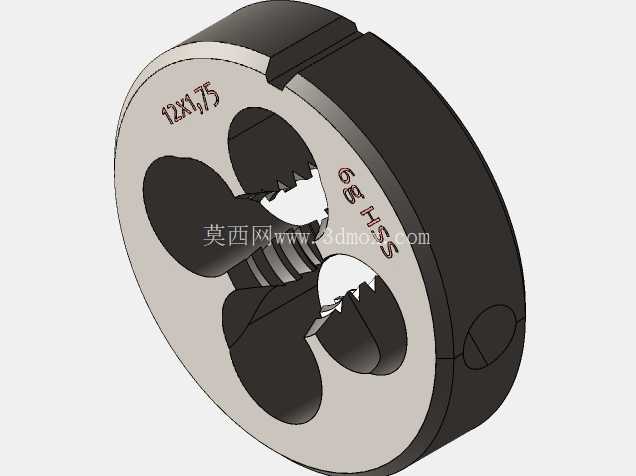

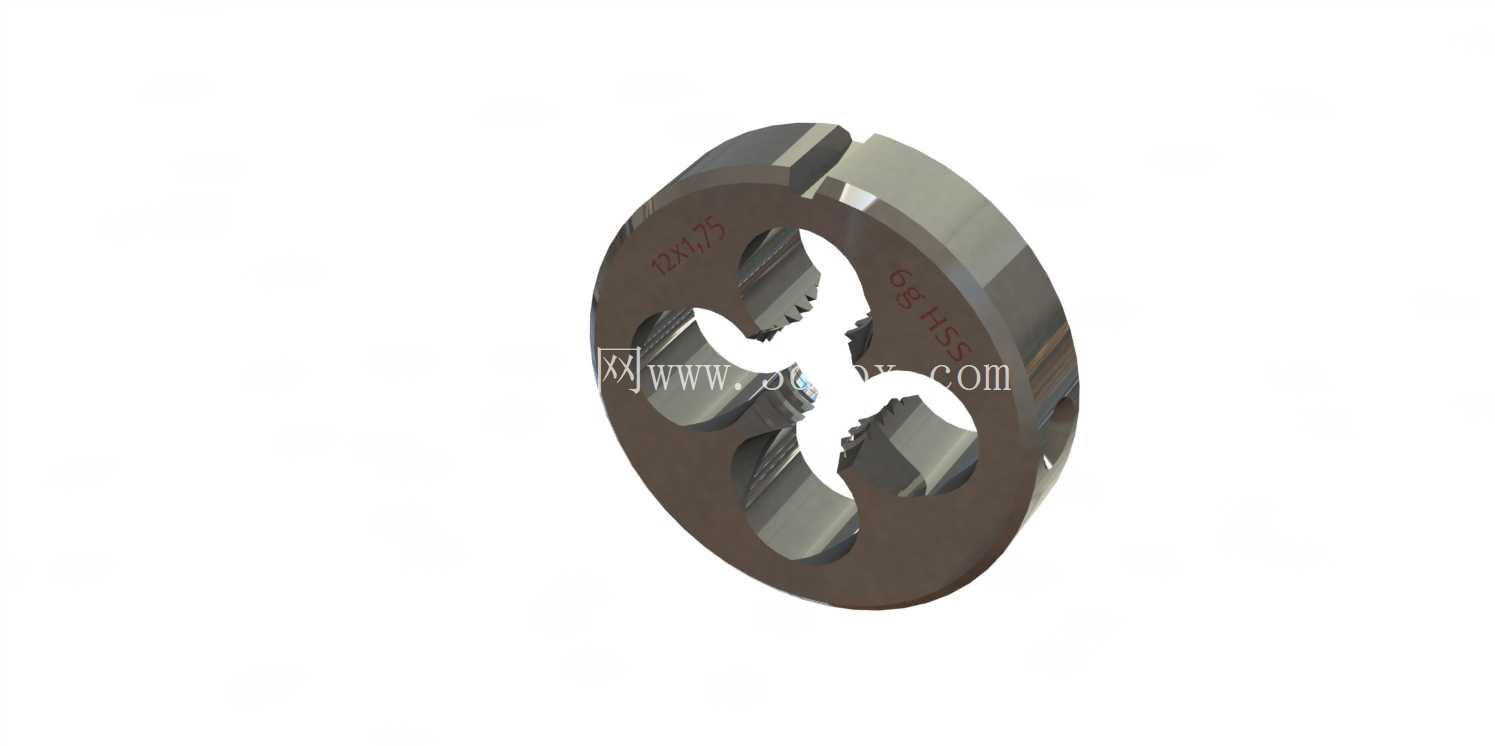

　　在中小批量外螺纹加工、现场螺纹修复的作业场景里，这类板牙结构的螺纹加工刀具是钳工、机加工班组常备的工装，和分体可调板牙不同，这款整体式板牙螺母针对M12×1.75的公制粗牙螺纹做了固定牙型设计，加工时不需要反复调整板牙的开合尺寸，能减少新手操作时的牙型错位问题，适合在台钻、车床尾座或者手动板牙架上装夹使用，加工出来的螺纹精度稳定在6g公差带，能满足普通连接螺纹的装配要求。从结构设计来看，这款板牙采用高速钢材质本体，圆周上的四个容屑槽是对称分布的，实际建模时做了简化处理，省略了背面的断屑槽结构，这种简化在做装配演示、工装布局模拟的时候完全够用，不会影响整体干涉检查的结果，要是用于实际加工工艺仿真，再补充断屑槽的细节特征也很方便。

　　板牙的中心是成型的螺纹切削刃，刃口做了微小的后角设计，切削时能减少和工件螺纹表面的摩擦，降低攻丝时的扭矩，避免工件材质较软时出现烂牙、挤屑的问题。实际使用时，板牙的外圆是标准的装夹基准，不管是配套圆形板牙架还是机用的板牙套，都能靠外圆实现同轴定位，装夹时只要保证板牙端面和工件回转轴线垂直，就能避免加工出来的螺纹出现歪牙、螺距累积误差超差的问题。在设备维护场景里，比如设备检修时遇到外露螺纹磕碰变形、锈蚀无法拧入螺母的情况，用这款板牙过一遍螺纹就能快速修复牙型，不需要重新车削螺纹，能大幅缩短停机维修的时间；在小批量零件加工场景里，对于长度较短、装夹在车床上不方便走刀车螺纹的小零件，用板牙套丝的效率比单刀车削要高很多，而且对操作工人的螺纹车削技能要求更低，只要控制好进给速度和切削润滑，就能得到合格的螺纹。

　　建模的时候要注意，板牙的切削锥部分是在端面的入口处做了15度左右的锥角，这个锥角的长度直接影响切削时的进刀阻力，锥角太长会导致初始切削时导向不准，太短则会让第一圈牙的切削负荷太大，容易崩刃，这款板牙的切削锥长度覆盖了2-3个螺距，刚好平衡了导向性能和切削负荷。另外，板牙上的三个排屑孔除了排屑之外，还能在调整板牙尺寸的时候（如果是可调结构的话）容纳调节螺钉的顶紧力，不过这款整体式板牙的排屑孔主要作用是容纳切屑，加工钢件时切屑会顺着排屑孔排出，不会堵在牙型之间刮伤已加工的螺纹表面。

　　做三维装配的时候，要注意板牙的安装空间，板牙架的外径比板牙本身大出30毫米左右，操作时的回转半径要预留足够的空间，避免和周边的夹具、工件结构发生干涉，尤其是在自动化攻丝单元里，板牙和板牙套的总长度要算进Z轴的行程里，防止出现超程撞机的问题。从功能特性来说，高速钢材质的板牙适合加工碳钢、有色金属、普通铸铁等常见的工程材料，加工时配合合适的切削液，能有效延长刃口的使用寿命，加工出来的螺纹表面粗糙度能达到Ra3.2左右，满足普通紧固件的装配要求，不需要额外的抛光处理。在做工艺布局建模的时候，这款简化版的板牙模型不需要还原刃口的微观几何角度，只要把外圆尺寸、中心螺纹规格、排屑孔的位置和外形做准确，就能满足工装干涉检查、加工路径模拟的需求，要是用于教学演示，还可以基于这个模型补充刃磨角度、切削受力分析的相关特征，帮助新手理解板牙加工螺纹的工作原理。
