吉他效果器安装承载踏板结构设计

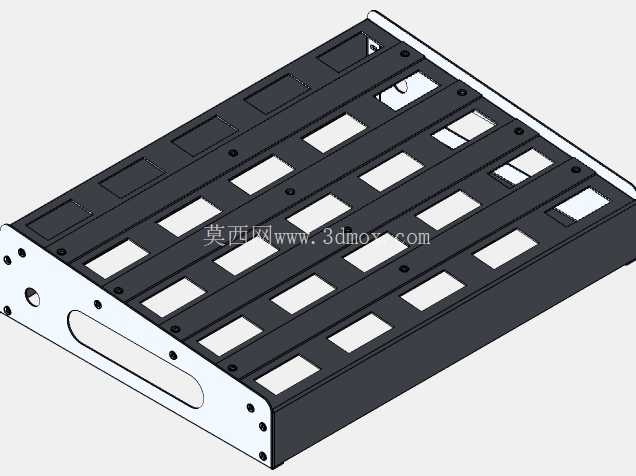

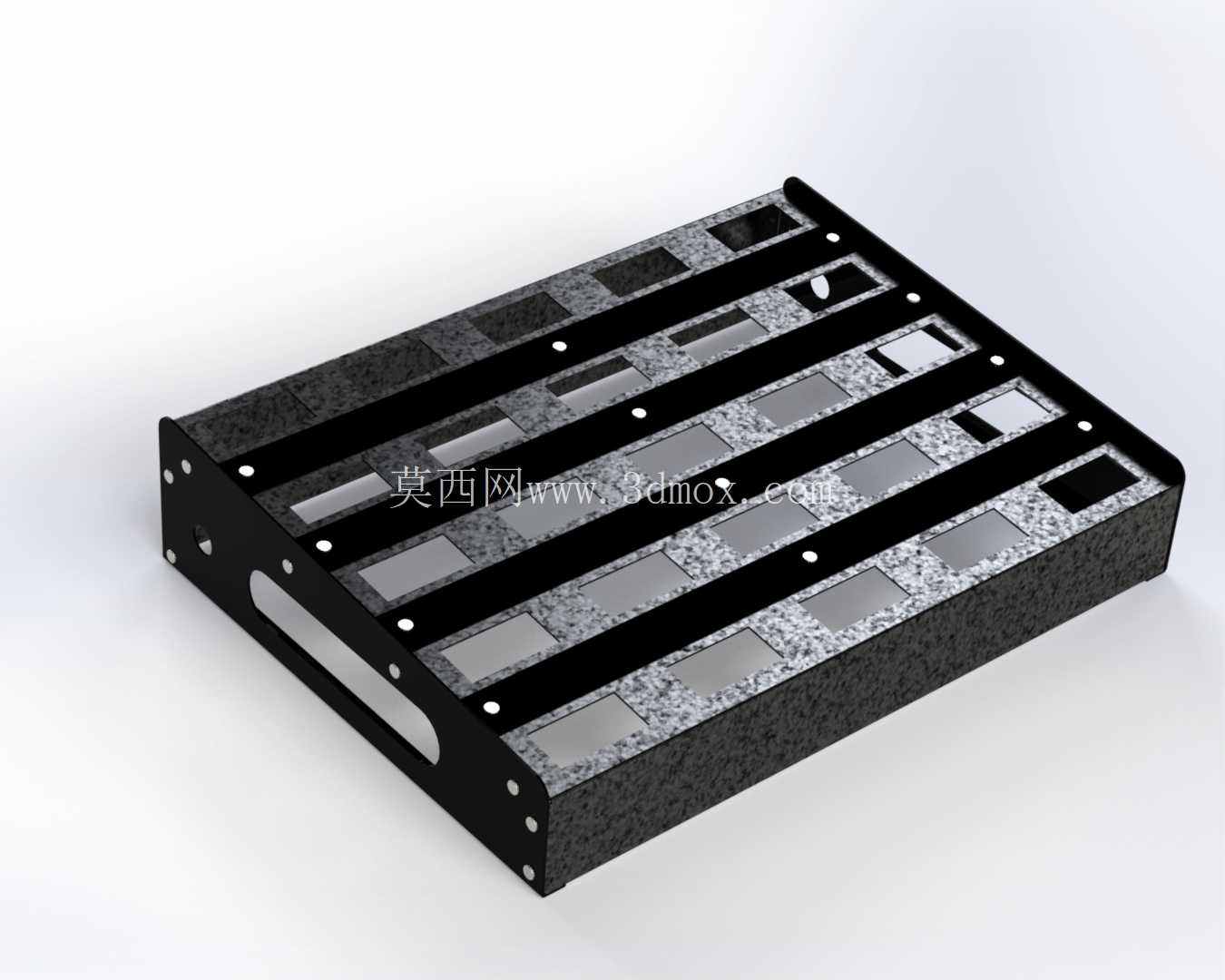

这款踏板结构主要面向电声演出场景的吉他效果器承载需求设计，解决现场演出、工作室排练时多块效果器零散摆放、接线杂乱、搬运易磕碰的实际痛点，是乐手外出演出、固定工位效果器组搭建的常用承载构件。整体采用扁平长方体的框架式结构，外形尺寸控制在400mm×300mm的常规承载范围内，厚度适配常规效果器的安装高度，既能够满足单块效果器、综合效果器的平铺排布需求，也预留了接线、电源适配器的走线空间，不会出现线缆挤压弯折导致的接触不良问题。

结构设计上采用边框加横向支撑筋的组合形式，外围边框采用一体化弯折成型的金属板材加工，边角做圆弧过渡处理，避免搬运过程中锐边划伤设备或操作人员，边框侧面预留长条形握持槽，单人即可完成整组效果器的搬移，无需额外加装提手构件，减少整体结构的突出部件，降低运输过程中的磕碰损坏概率。边框上均匀排布的安装孔位采用等间距设计，适配不同规格效果器的魔术贴粘贴、扎带固定需求，不管是常规尺寸的单块失真、过载效果器，还是体积稍大的延时、混响效果器，都能找到合适的固定点位，不会出现固定位干涉无法安装的问题。

表面的横向支撑筋采用间隔排布设计，相邻筋条之间预留镂空槽位，一方面能够减轻整体结构的自重，长时间搬运不会产生过重的负载，另一方面镂空结构能够为底部的接线、电源模块提供散热空间，长时间演出使用时效果器电源产生的热量可以通过镂空槽快速散出，避免积热导致的效果器工作不稳定。支撑筋表面做防滑纹理处理，效果器放置后不会因为搬运过程中的晃动产生位移，配合魔术贴固定时能够提供更大的接触摩擦力，固定可靠性更强。

安装边界设计上充分考虑了常规效果器板的使用场景，整体外轮廓尺寸适配市面上绝大多数的效果器包内衬尺寸，不需要单独定制携带包，用户采购后可以直接搭配现有装备使用，降低使用成本。底部预留了防滑脚垫的安装点位，安装脚垫后放置在舞台地面、工作室桌面时不会产生滑动，踩踏切换效果时整体结构保持稳定，不会因为踩踏力度导致踏板移位，影响演出操作。接线端预留的缺口位置适配常规多路线缆的排布，电源走线、信号走线可以分区域从缺口引出，避免信号线和电源线缠绕产生的电流杂音，提升演出时的信号稳定性。

加工工艺上适配激光切割、钣金弯折的常规五金加工流程，所有孔位、槽位都采用统一的加工基准，不需要复杂的工装夹具即可完成批量加工，自制场景下也可以通过手动切割、钻孔完成制作，加工门槛较低，适合个人乐手根据自身的效果器数量调整尺寸进行定制。结构整体没有复杂的曲面造型，所有构件都采用平板弯折、拼接的形式，加工过程中材料利用率高，不会产生过多的边角废料，加工成本控制在较低区间。

实际使用过程中，这款踏板可以根据使用需求灵活调整固定方式，既可以在表面粘贴防滑毛面配合魔术贴固定效果器，也可以通过扎带穿过预留孔位绑定重型效果器，满足不同使用场景的固定需求。边框的强度经过校核，整板承载10kg以内的效果器及电源设备时不会产生明显形变，日常搬运、踩踏操作都能保持结构稳定，长期使用不会出现支撑筋变形、边框开焊的问题。
