元件输送线专用定制C形限位夹紧装置

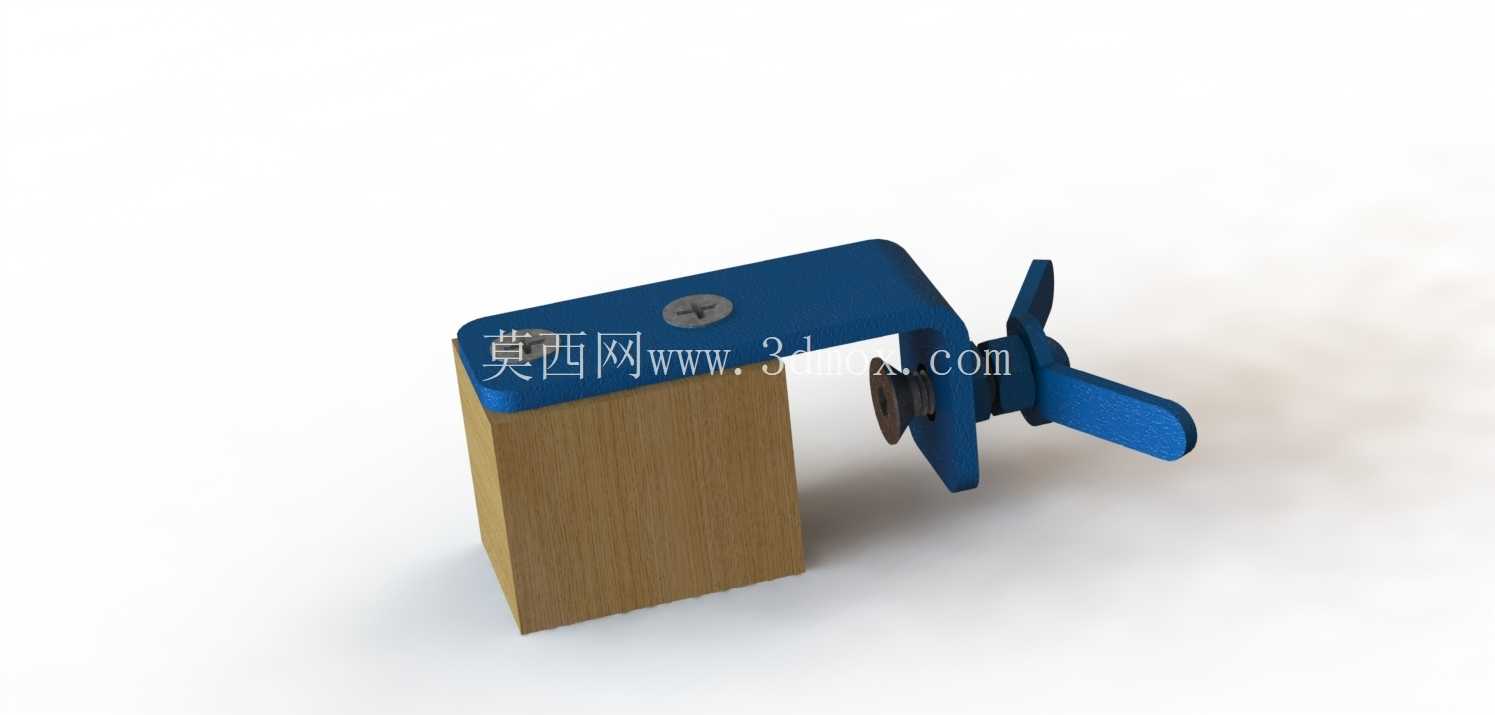

　　在电子元件、小型五金件的自动化输送产线场景中，元件小车作为工序间载具承担工件转运职能，运行到指定工位时需要可靠的止动定位结构，避免载具滑移导致上料、检测、装配工序出现对位偏差，这款定制C形夹就是针对这类工位止动需求开发的夹紧定位部件。不同于市面通用的标准C形夹，这款结构完全匹配元件小车CT2的侧边型材安装边界，夹体的开口尺寸经过实测适配，刚好可以卡住载具侧边的木质挡边，不需要额外在载具上加工安装孔位，不会破坏原有载具的结构强度，现场改造适配的成本极低。

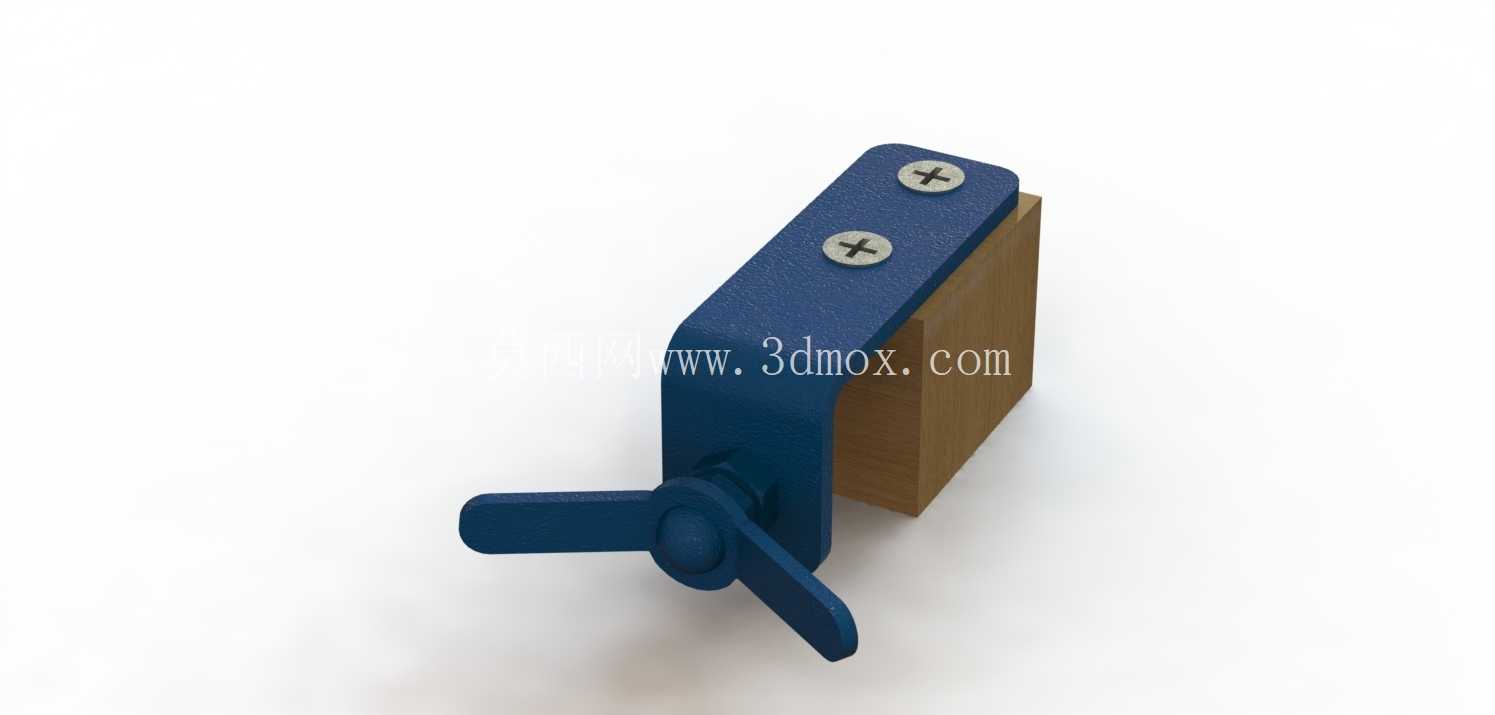

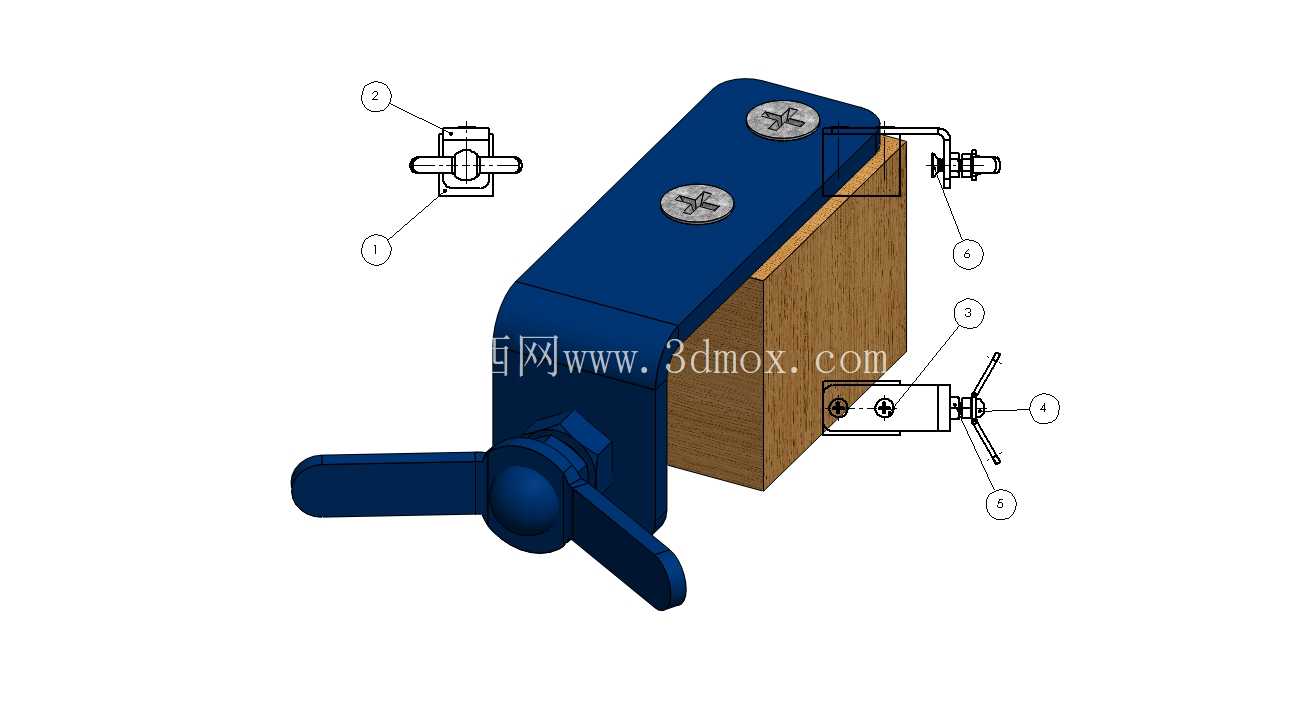

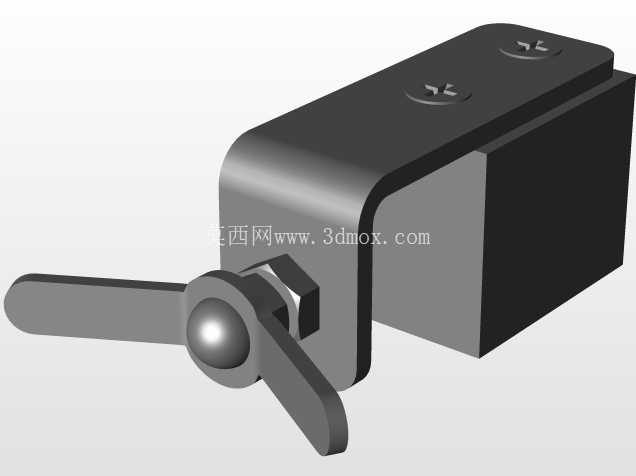

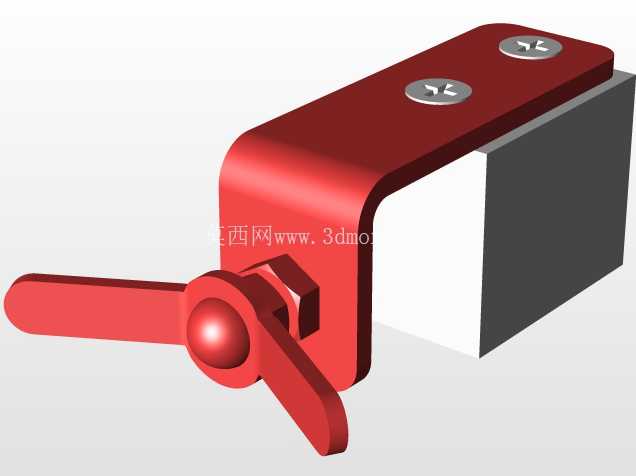

　　夹体主体采用C形悬臂结构设计，上部设置两个沉头螺钉安装位，可直接固定在工位侧边的安装基座上，安装时两个螺钉的孔位公差控制在±0.1mm范围内，保证夹体安装后与载具挡边的平行度误差不超过0.15mm，避免夹紧时出现偏载导致挡边磨损。侧面的翼形旋钮锁紧结构做了加长力臂设计，操作人员不需要借助额外工具，手动旋转旋钮即可实现快速夹紧与松开，旋钮的转动阻尼经过调校，既不会因为生产线运行的振动出现自行松脱，也不会因为锁紧力过大导致操作人员手动操作时费力，单工位的操作锁紧时间可以控制在2秒以内，完全匹配产线的节拍要求。

　　从结构受力角度看，夹体的转角位置做了R角过渡处理，避免直角位置出现应力集中，长期反复夹紧松开的工况下不会出现夹体断裂的问题，夹体与载具挡边接触的压紧面做了防滑纹理处理，增大接触摩擦力，即使载具存在一定的运行惯性，也能保证夹紧后载具不会出现滑移，定位重复精度可以控制在0.2mm以内，满足大部分装配、检测工序的对位要求。设计过程中充分考虑了产线的安装空间限制，夹体的整体外轮廓尺寸经过压缩，不会突出到输送线的运行通道内，避免对过往的其他载具、操作人员造成干涉，夹体下部的旋钮位置距离输送线台面预留了足够的操作空间，操作人员手部可以轻松伸入完成锁紧操作，不会出现操作空间不足导致的夹手风险。

　　这款夹紧装置不需要配套气源、电源等动力源，纯机械结构的设计故障率极低，日常维护只需要定期在旋钮的螺纹位置涂抹少量润滑脂即可，不需要复杂的保养流程，适合在各类中小型自动化输送线、手动装配工位上作为载具止动、工件临时夹紧的结构使用，针对不同厚度的载具挡边，只需要调整夹体上部安装座的固定位置，即可适配一定范围内的尺寸变化，不需要重新制作整个夹体，具备一定的通用适配能力。
