两柱举升机PA6主轴锁紧螺母结构设计

　　在汽车维保作业场景里，两柱举升机是门店核心作业载体，托举臂承载整车重量沿立柱做垂直升降动作，整套传动副的可靠性直接关系作业安全，其中主轴螺母是传动链路里的核心受力零件，替代传统金属螺母的尼龙材质方案，在维保设备迭代里已经有十余年的应用验证。这款螺母采用PA6尼龙基材加工，相比传统锡青铜螺母，自重降低60%以上，运行过程中与钢制丝杠啮合时无需频繁加注润滑脂，低速重载工况下的自润滑特性可以有效降低啮合噪音，同时尼龙材质的阻尼特性能够吸收丝杠转动带来的高频振动，避免托举平台升降过程中出现的细微抖动，提升车辆托举时的稳定性。

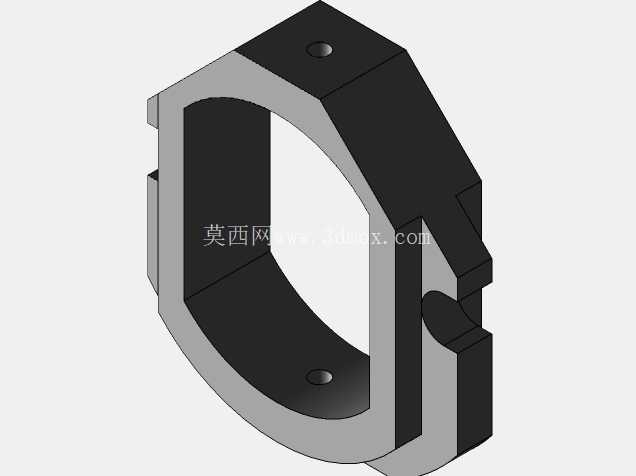

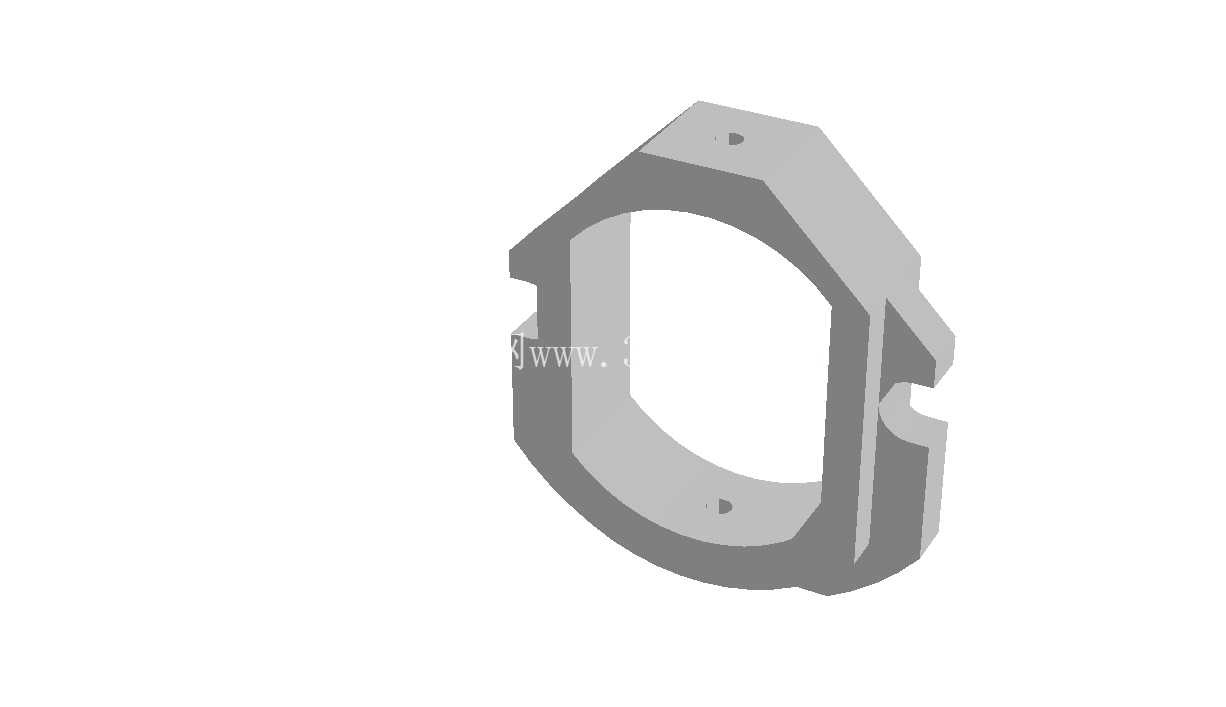

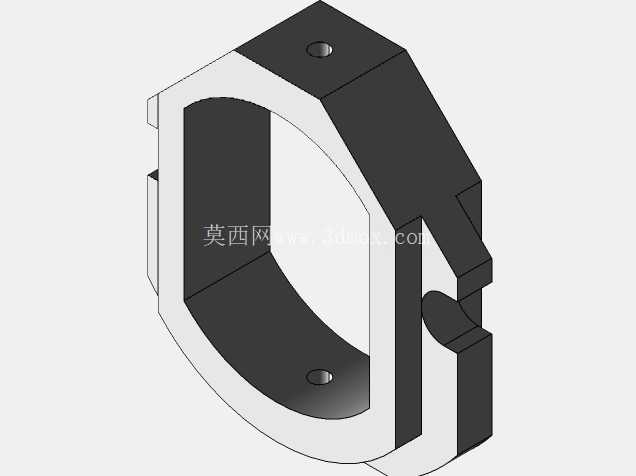

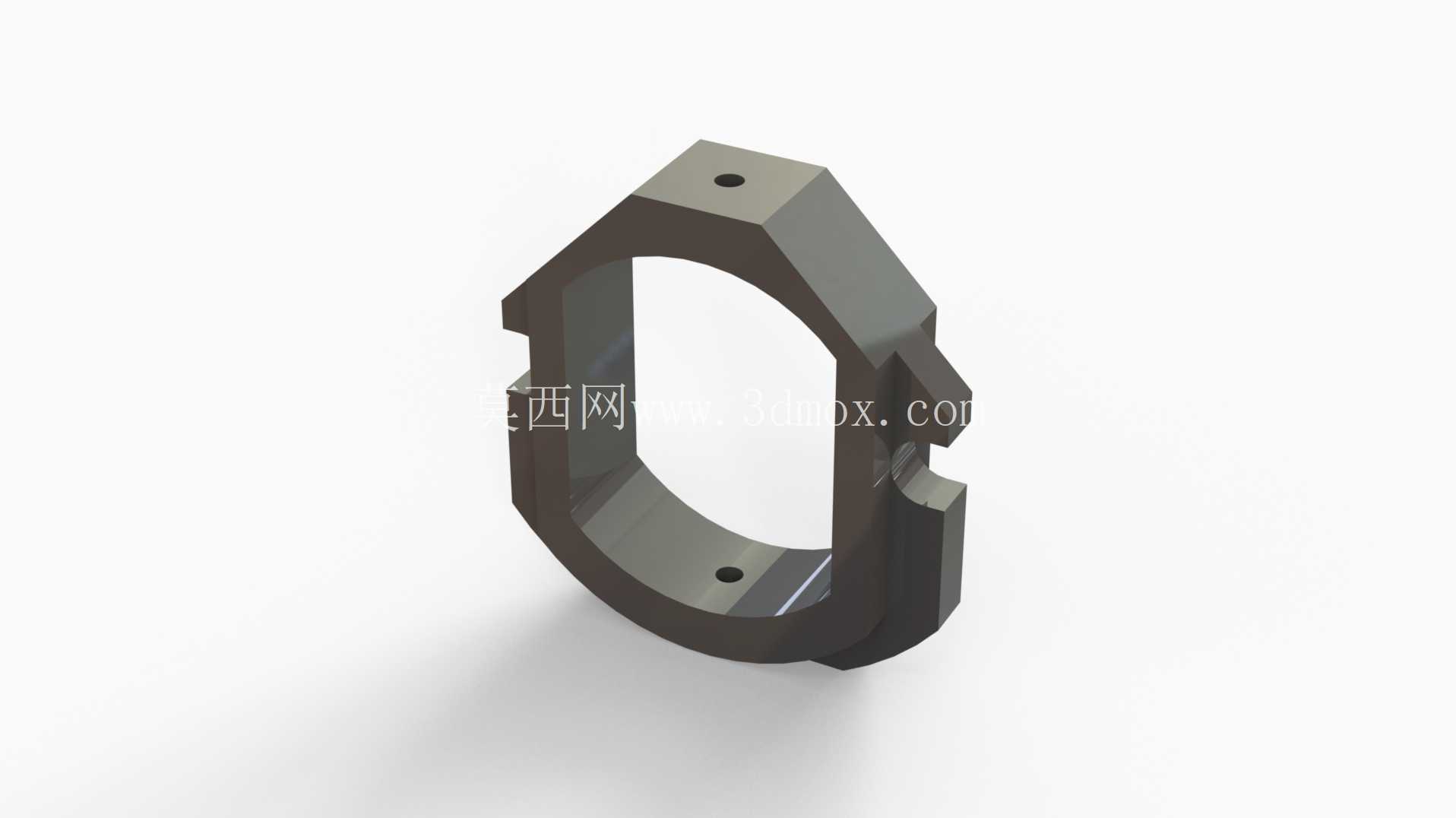

　　从结构设计来看，螺母整体采用剖分式卡装结构，外侧为六边形定位止口，对应举升机滑台内部的六边形安装槽，装配时无需额外做周向防转设计，直接卡入安装腔后即可限制周向转动，上下端面通过压盖压紧即可完成轴向固定，相比传统圆螺母配键的防转结构，装配工序减少40%，后期维保更换时无需拆解整个滑台总成，仅需拆开上端压盖即可抽出旧螺母完成更换，大幅降低维保停机时间。螺母主体的内螺纹与传动丝杠做适配设计，螺纹牙型采用梯形牙设计，相比普通三角牙，牙根强度提升35%，能够承受更大的轴向载荷，单侧的剖分缺口对应滑台内部的间隙补偿机构，当尼龙螺纹出现正常磨损后，补偿机构可以通过径向施压让螺母产生微量形变，自动消除螺纹副之间的啮合间隙，避免滑台下降时出现的窜动问题，延长螺母的实际使用寿命。

　　螺母本体上预留的两个径向小孔，对应安装腔内部的定位销孔，装配时定位销穿过小孔后可以进一步限制螺母的轴向窜动，即使在压盖松动的极端工况下，螺母也不会从安装腔中脱出，本质是给传动系统增加了一道冗余安全防护。从安装边界来看，螺母的最大外轮廓尺寸需要与滑台内部的安装腔做间隙配合，单边间隙控制在0.1-0.15mm之间，既保证安装时的顺畅性，又避免间隙过大导致螺母受载时出现偏斜，导致螺纹副偏磨；内螺纹的同轴度相对于外侧六边形定位止口的同轴度公差控制在0.05mm以内，保证丝杠转动时螺母受力均匀，不会出现局部应力集中导致的螺纹崩裂问题。在实际工况验证中，这款尼龙螺母的额定静载荷可以满足3.5吨级两柱举升机的使用要求，正常使用工况下的磨损寿命比传统铜螺母提升2倍以上，同时不会出现金属螺母常见的锈死、粘扣问题，即使在南方高湿度的维保车间环境中，也不会因为锈蚀导致螺纹配合卡滞。设计过程中需要重点关注螺母的壁厚分布，螺纹牙底到外止口的最小壁厚需要满足PA6材料的抗压强度要求，避免满载时出现壁厚处开裂的问题，同时外侧的卡装凸台需要做圆角过渡，避免应力集中导致凸台断裂。

　　另外，尼龙材质的蠕变特性需要在设计时纳入考量，长期满载静置时的形变量需要控制在螺纹啮合间隙允许范围内，避免因蠕变导致啮合间隙过大引发安全隐患，因此在选材时需要选用添加了玻纤增强的PA6牌号，提升材料的抗蠕变性能与抗压强度。这款螺母的结构设计完全适配现有存量两柱举升机的安装尺寸，可以直接替换原有金属螺母，不需要对滑台结构做任何改动，对于维保门店的设备升级来说成本极低，同时尼龙材质的加工难度远低于铜件，批量生产时的加工效率更高，单件成本仅为铜螺母的三分之一左右，具备很高的推广应用价值。在三维建模过程中，需要重点还原剖分缺口的尺寸精度、定位小孔的位置度、内螺纹的牙型参数，以及外侧六边形止口的形位公差，保证模型导出后可以直接用于3D打印打样验证，也可以直接导入CAM软件做机加工编程，减少二次建模的工作量。
