汽车举升机承载臂末端加长支撑结构

在汽车维修维保作业场景中，双柱式举升机是门店与维保车间最常用的举升设备，常规承载臂的支撑点位受臂长限制，面对部分门槛位置靠内、底盘支撑点距离车身侧围较远的车型时，原有支撑垫块无法准确对位车辆指定举升点位，强行举升会挤压车身侧围钣金、门槛饰板，甚至造成漆面磨损、钣金变形，直接影响维保作业的安全性，也容易引发车辆损伤纠纷。这款支撑结构正是针对这一现场痛点开发，直接适配对应型号的双柱举升机原有承载臂安装位，无需对举升机本体做焊接、打孔等破坏性改装，即可延伸支撑点位的覆盖范围。

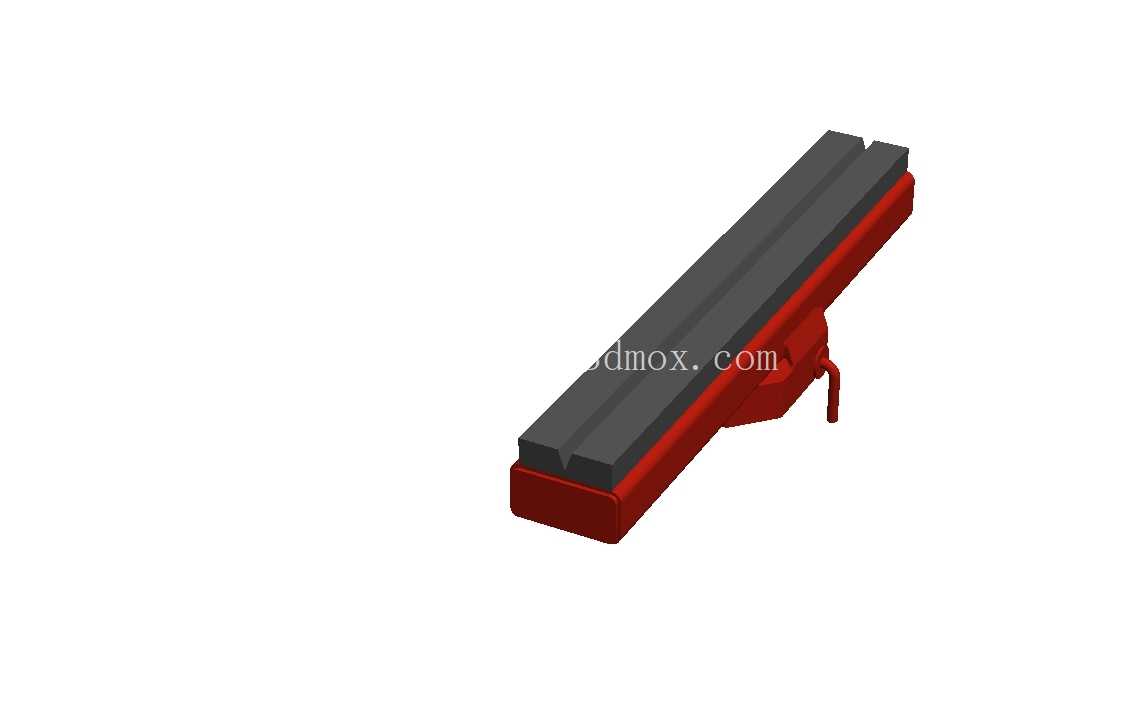

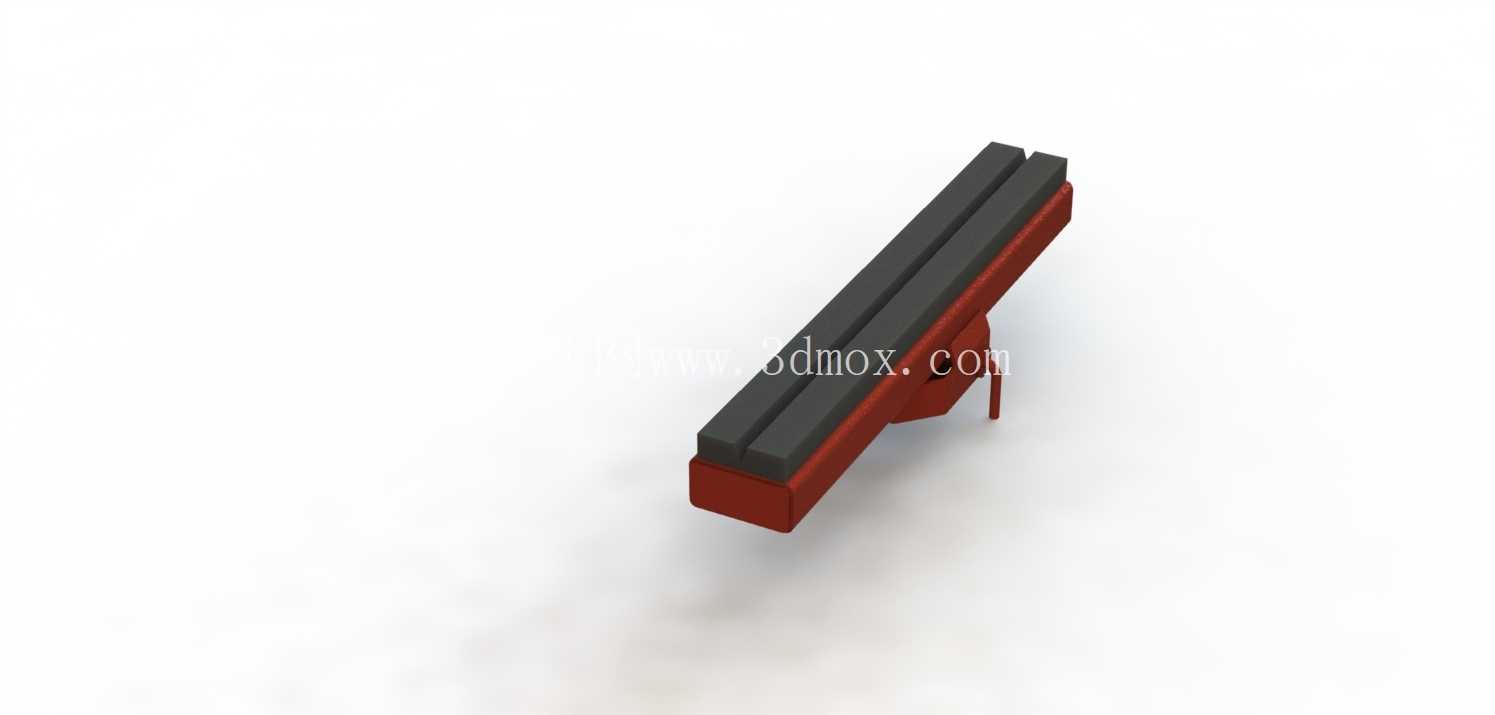

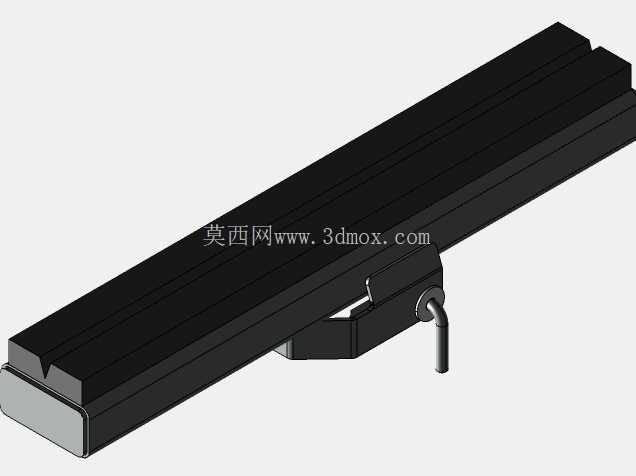

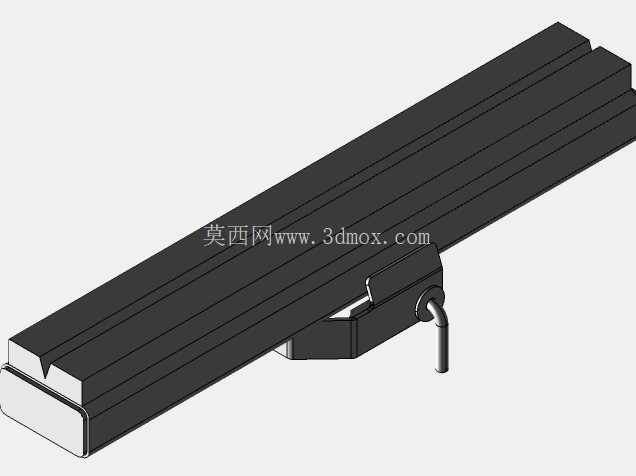

从结构组成来看，整个支撑件分为钣金主体与接触橡胶垫两部分。钣金主体采用激光切割工艺加工成型，折弯后形成带加强筋的槽型承载结构，底部设置与原有举升垫安装位匹配的卡扣与螺栓固定孔位，安装时只需拆除原有承载臂末端的标准垫块，将该支撑件的定位卡槽对准承载臂末端的安装基准面，穿入原有固定螺栓即可完成锁紧，整个拆装过程单人即可完成，不需要额外的专用工装，日常维保作业中可根据待举升车型的支撑点位置快速切换，不会占用过多作业准备时间。钣金主体的承载面做了下沉式设计，刚好可以嵌入配套的橡胶接触垫，橡胶垫通过胶合工艺与钣金基体固定，表面做了防滑纹理处理，接触车辆的一面采用软质耐油橡胶配方，既可以避免刚性金属直接接触车身漆面造成划伤，也能在举升过程中增大与车辆底盘支撑点的摩擦力，防止车辆举升后出现滑移风险。

从安装边界与尺寸适配来看，该支撑件的延伸长度经过现场多车型实测校准，伸出长度刚好覆盖常规家用轿车、SUV车型门槛内侧的原厂举升点位，不会因为延伸过长导致承载力矩过大影响举升稳定性，也不会因为长度不足无法触达目标支撑位。支撑件的总高度与原有标准垫块保持一致，安装后不会改变举升机原有的最低起始高度，适配低底盘车型的举升需求，不会出现支撑件过高导致低趴车型无法驶入举升工位的问题。钣金主体的侧边设置了定位挡边，安装时挡边刚好贴合承载臂的侧面轮廓，可避免举升过程中支撑件出现横向转动，保证支撑点位始终对准车辆底盘的指定位置。

在实际使用场景中，该支撑件可有效解决长轴距车型、门槛内凹车型、部分新能源车型底盘电池包突出导致原有支撑点无法对位的问题，作业人员无需额外垫高、调整车辆停放位置，即可快速完成举升点位的对位，大幅提升维保作业的效率。橡胶垫的厚度经过反复验证，既可以提供足够的缓冲量，也不会因为压缩量过大导致举升高度出现偏差，胶合固定的方式避免了橡胶垫在反复举升受力后出现移位、脱落的问题，长期使用后如果橡胶垫出现磨损，也可以通过加热拆除旧胶层后重新粘贴新垫，不需要整体更换钣金主体，降低了后期使用成本。钣金件表面做了喷塑防锈处理，可适应维保车间内油污、水渍的工作环境，不会因为长期接触油水出现锈蚀剥落的问题，整体结构没有易损的活动部件，日常使用只需要定期检查固定螺栓的锁紧力矩即可，维护成本极低。

设计过程中重点校核了延伸后的承载能力，钣金主体的折弯角度、板材厚度都按照举升机额定承载的1.5倍安全系数做选型，槽型结构的内部加强筋可分散承载时的集中应力，避免长期受力后出现钣金变形、弯折的问题。支撑件与承载臂的接触位置做了防滑齿面处理，螺栓锁紧后可与原有承载臂的端面形成刚性连接，不会出现受力后下沉、偏移的问题。针对不同品牌举升机的安装尺寸差异，该结构的固定孔位做了长圆孔设计，可在一定范围内调整安装位置，适配同系列不同批次的举升机承载臂安装尺寸，不需要针对每款设备单独开模制作，具备较好的通用性。
