宝马E38车门撞针位置校准专用量规

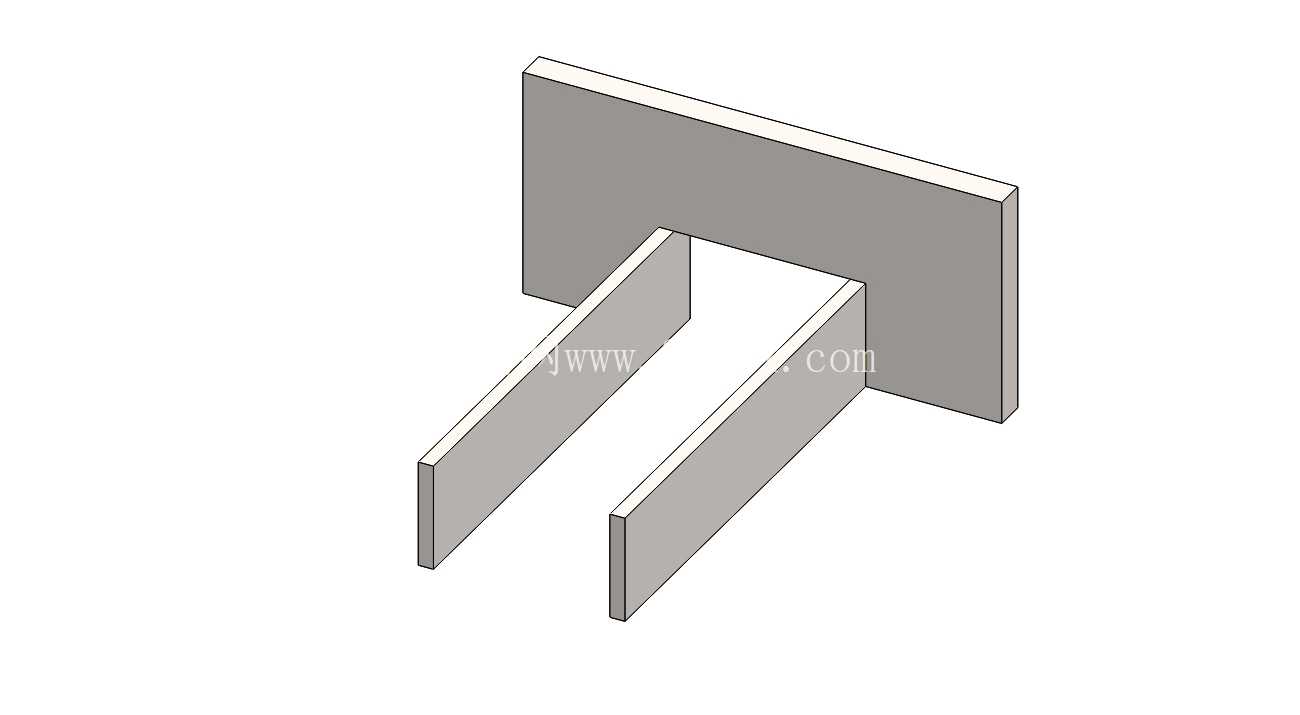

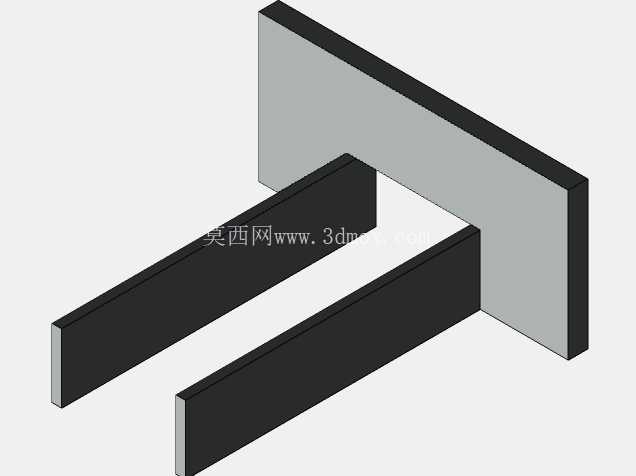

　　在豪华轿车车门锁系的售后维修与装配调校环节，锁体撞针的位置精度直接决定车门闭合手感、锁止可靠性以及行驶过程中锁位异响的发生概率，宝马E38作为经典的豪华行政级车型，其前门锁体的撞针位置公差要求控制在0.1mm级别，常规通用塞尺、直角尺无法完成锁体内部隐蔽安装位的快速校准，这款专用撞针调整规正是针对该车型前门锁系的调校需求开发的专用工装。从结构设计来看，该量规采用U型叉式定位结构，整体为一体式刚性结构，没有活动连接部件，依靠两个平行的定位叉脚插入锁体对应卡槽完成基准定位，背部的垂直定位面贴合车门门框的安装基准面，不需要额外的辅助固定，插入后即可形成稳定的调校基准，避免了传统多点测量带来的累积误差。实际作业场景中，调校前需要先将量规完全插入门锁的对应锁止位，此时量规的两个叉脚会贴合撞针的两侧限位面，此时松开锁体安装位的第一颗固定螺钉，将第二颗调节螺钉旋松到手部适度施力即可勉强移动撞针的状态，这个操作力度的控制是调校的关键，过松会导致撞针在重力作用下移位，过紧则无法通过量规完成位置微调。这里需要特别注意，调校过程中严禁改动撞针的深度调节节结构，该结构为锁体出厂时预设的锁止深度基准，随意改动会导致车门锁止行程异常，出现关不到位或者锁止后无法正常开启的故障。

　　完成螺钉的预松操作后，需要提起门把手，确认锁舌处于完全释放状态后关紧车门，此时量规会在车门闭合的过程中自动将撞针推到正确的高度与倾斜角度位置，这个自定位过程完全依靠量规的基准面精度完成，不需要操作人员反复测量调整，相比传统的试错调校方式，作业效率可以提升70%以上，同时能避免人工反复调整带来的漆面磨损、螺钉滑牙等次生问题。完成定位后打开车门，按照对角顺序拧紧两颗固定螺钉即可完成整个调校流程，这种调校方式可以有效解决车辆使用过程中出现的撞针光栅噪音问题，也就是车辆行驶在颠簸路面时车门锁位置出现的细碎金属撞击异响，这类异响大多是因为撞针位置偏移，导致锁舌与撞针之间存在配合间隙，行驶过程中产生相对位移碰撞发出噪音。

　　从安装边界来看，该量规的叉脚厚度、开口间距以及背部定位面的高度都完全匹配E38前门锁体的安装空间，插入过程中不会与车门内饰板、门框密封条等周边部件产生干涉，作业时不需要拆卸车门内饰板，只需要松开锁体侧面的两颗固定螺钉即可完成操作，大幅降低了维修作业的拆解工作量。量规的两个叉脚平行度公差控制在0.05mm以内，背部定位面与叉脚的垂直度公差控制在0.03mm以内，足够保证撞针的位置精度满足原厂设计要求，调校完成后车门的闭合力度、锁止间隙都能恢复到出厂状态，不会出现车门一边高一边低、闭合时需要大力撞击才能锁止的问题。

　　在结构设计思路上，这款量规没有采用复杂的可调式结构，而是采用一体式刚性结构，主要是考虑到维修场景下工装的耐用性与可靠性，可调式结构在频繁使用后会出现配合间隙，导致调校基准失准，而一体式结构只要没有发生外力撞击变形，基准精度就可以长期保持，不需要定期校准，非常适合售后维修车间的高频使用场景。同时量规的边缘都做了R0.5的倒角处理，插入锁体的过程中不会刮伤锁体的镀锌层以及车门门框的漆面，避免维修过程中造成额外的外观损伤。实际使用中需要注意，量规使用完成后需要擦拭干净表面的油污与灰尘，放置在干燥的工具存放区域，避免长期接触水汽导致表面锈蚀，因为一旦叉脚表面出现锈迹凸起，就会影响插入时的配合间隙，导致调校精度下降。另外在拧紧螺钉的过程中，需要保持量规始终处于完全插到位的状态，不能在拧紧螺钉的过程中移动量规的位置，否则会导致撞针位置出现偏移，需要重新进行调校。对于长期从事德系老款豪华车维修的技师来说，这类专用工装的使用可以大幅降低疑难故障的排除难度，尤其是车门锁系异响这类看似小问题但反复调整都无法彻底解决的故障，依靠专用量规的基准定位可以一次性解决问题，避免反复交车返修带来的客户投诉。
