北川SS1666K旋转液压缸缸体结构件

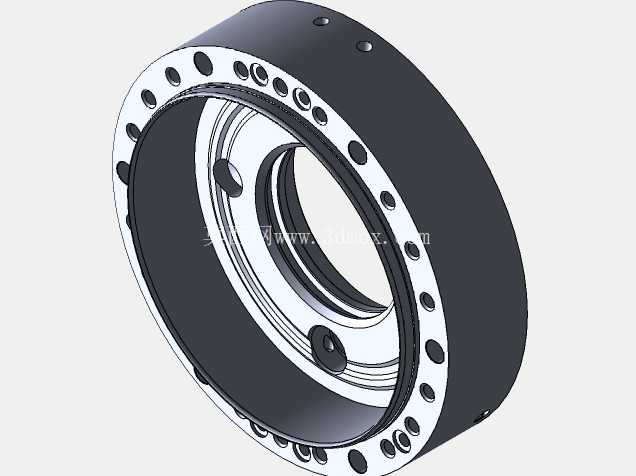

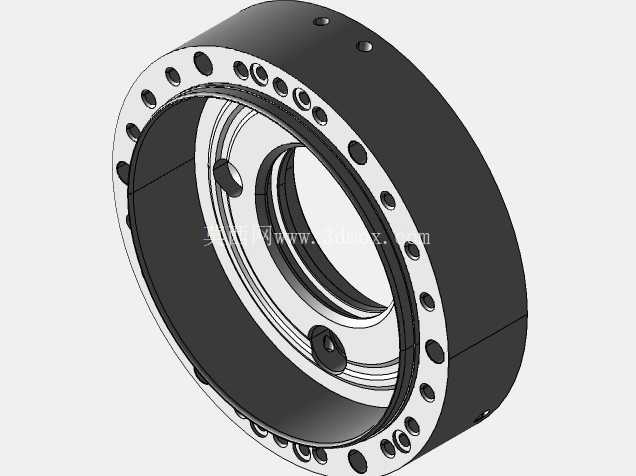

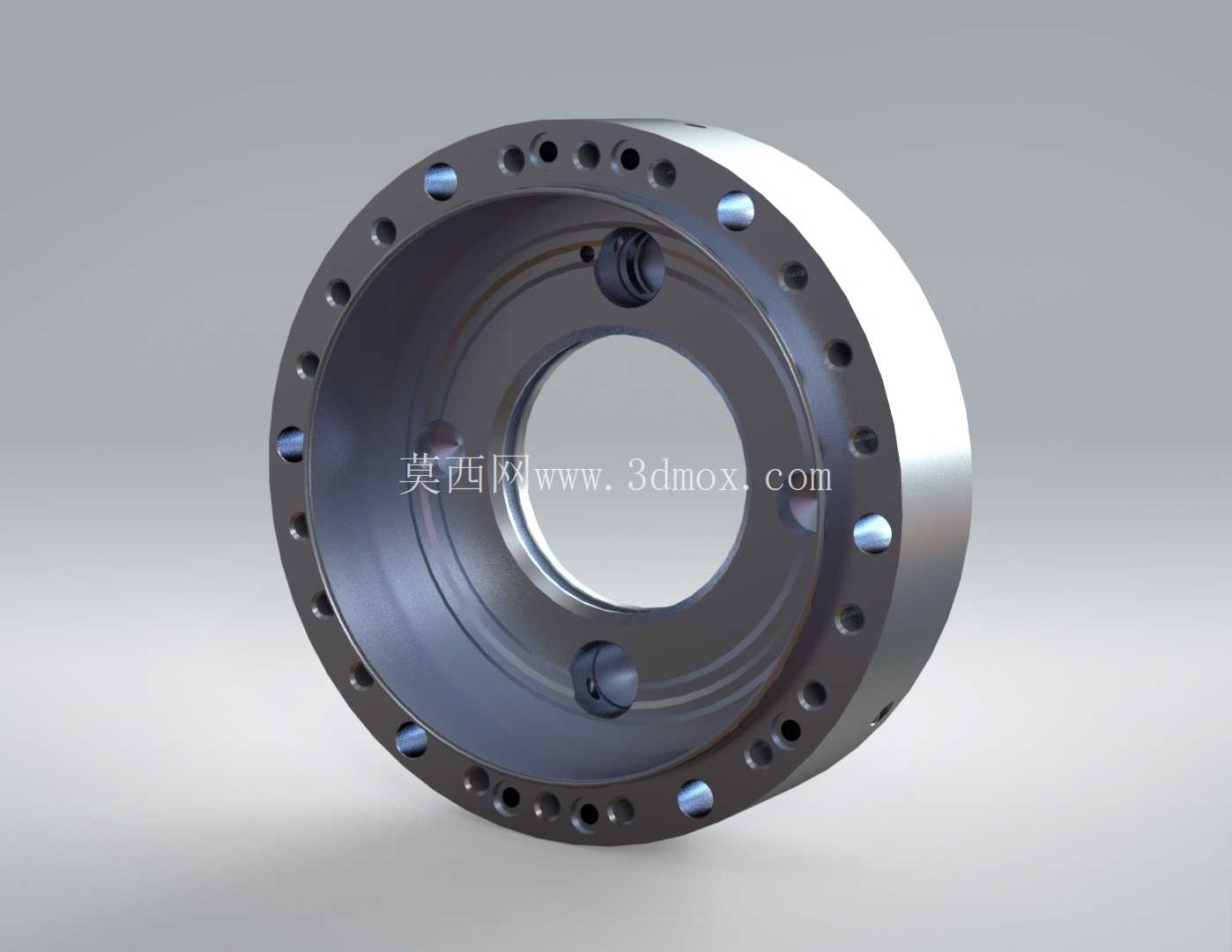

　　在液压回转驱动的应用场景里，这类缸体构件是旋转液压缸实现扭矩输出、油路配流的核心承载基体，常见于机床夹具回转驱动、工程机械回转接头、自动化线转台分度单元的动力执行端，区别于直线往复式液压缸的缸筒结构，旋转类液压缸的缸体需要同时承担径向载荷承载、周向油路密封、端面连接定位的多重功能，对加工精度和结构刚度的要求远高于常规直线缸构件。从结构设计逻辑来看，这个构件采用了带周向安装孔的法兰式基体设计，外圆端面均匀排布的多组通孔用于和端盖、负载安装面的螺栓锁紧，孔位的节圆尺寸和孔径公差直接决定了装配后的连接刚度，避免高压油作用下出现端面渗漏或者连接松动；内孔的阶梯结构是为了适配旋转轴、密封件、配流套的安装，不同直径的台阶面分别对应密封件安装位、轴承支撑位、油腔过流面，台阶处的过渡圆角经过应力校核，避免高压脉冲载荷下出现应力集中导致的构件开裂。

　　构件上分布的多组斜向孔道是内部油路的组成部分，这些孔道的位置精度直接影响高低压油腔的配流准确性，加工时需要严格控制孔道的角度和深度，避免出现孔道击穿导致的高低压腔串油问题，孔口的沉台结构是为了安装油口堵头或者管接头，密封面的平面度要求控制在微米级，保证高压工况下的密封可靠性。从安装边界来看，这类缸体的轴向安装尺寸需要匹配整套旋转液压缸的叠装公差，法兰端面的跳动公差直接影响输出轴的回转精度，在机床夹具应用场景中，这个精度会直接传递到工件的夹持定位精度上，因此设计时对端面和内孔的同轴度、垂直度都做了严格的形位公差约束。

　　构件的材质选用通常适配铸造工艺，经过时效处理消除内应力后再进行精密机加工，避免长期使用后出现形变导致密封失效；周向分布的带堵头的孔位是工艺孔或者备用油口，根据不同的应用回路需求可以选择封堵或者外接控制油路，提升了构件的场景适配性。在实际设备运行中，这个缸体需要持续承受16MPa以上的工作油压，同时承受输出轴传递的径向颠覆力矩，因此壁厚设计经过了有限元强度校核，在保证刚度的前提下尽可能优化壁厚分布，降低构件整体重量，避免转动惯量过大影响回转响应速度。

　　和常规的分体式法兰缸体不同，这个构件采用一体化铸造结构，减少了连接密封面的数量，从根源上降低了渗漏风险，同时一体化结构的刚度更高，在高频回转、频繁正反转的工况下不会出现连接螺栓疲劳松动的问题。油道的走向设计尽可能缩短了高压油的流通路径，降低沿程压力损失，提升液压缸的动态响应速度，适配需要快速换向回转的应用场景，比如数控转台的分度驱动、焊接变位机的回转驱动等场景，都需要这类响应速度快、密封可靠性高的缸体构件作为动力基体。
