BAJAJPulsar150摩托车启动电机外壳结构

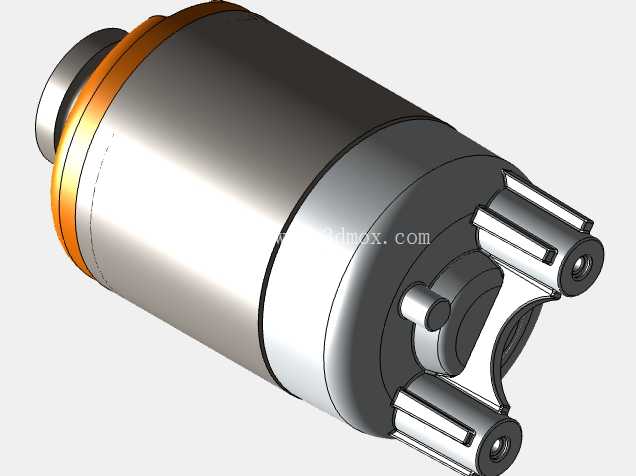

　　这款启动电机外壳主要适配BAJAJ pulsar 150排量摩托车的电启动系统，是启动电机的核心承载防护构件，日常工况下需要包裹电机内部的电枢、碳刷、换向器等精密组件，隔绝骑行过程中遇到的泥水、扬尘、路面飞溅碎石的冲击，同时承担电机工作时的热量传导散发、定子组件定位固定、与发动机箱体对接安装的多重作用。从结构设计来看，壳体主体采用回转体为主的构型，中段大直径圆柱腔体是容纳电机定子与转子总成的核心空间，腔体壁厚经过受力校核，既能够承受电机输出扭矩时的内部反作用力，也能在车辆行驶产生的持续振动下避免结构共振开裂。

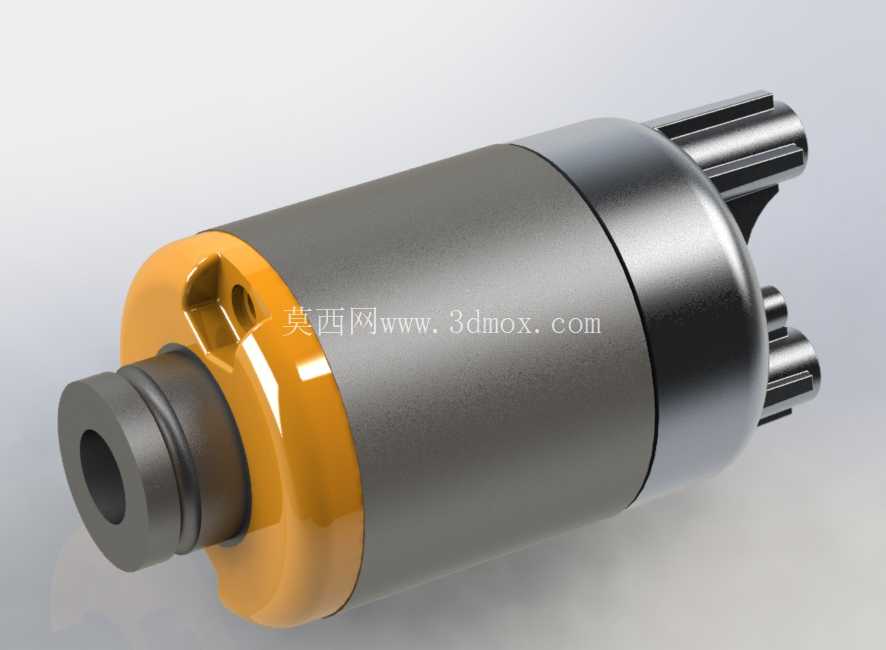

　　一端的橙黄色端盖区域设计有定位凸台与安装孔位，用于和电机端盖完成精准对接，凸台的台阶尺寸严格匹配端盖的配合公差，保证装配后两者的同轴度误差控制在合理区间，避免转子转动时出现扫膛问题。另一端延伸出的轴伸防护结构，对输出轴的支撑轴承位做了加厚处理，这个位置是电机扭矩输出的关键受力点，加厚的壁厚可以抵消启动瞬间齿轮啮合带来的径向冲击力，同时预留了油封安装槽位，防止壳体内部的润滑脂溢出，也阻挡外部的水汽进入轴承位置造成锈蚀。

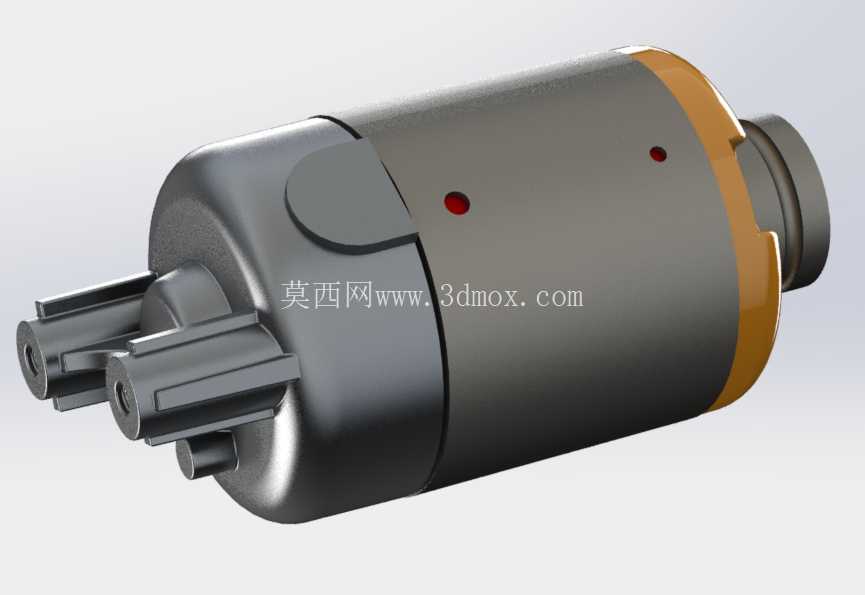

　　壳体侧面的多道轴向加强筋并非装饰结构，一方面是增加壳体的整体刚性，减少薄壁圆柱壳体在压铸成型时的变形量，另一方面是增大壳体的散热面积，电机连续启动时电枢产生的热量可以通过加强筋更快传递到外部空气中，避免内部温度过高烧坏绝缘层。在安装边界上，壳体的对接法兰面平面度有严格要求，和发动机箱体安装时，配合面的间隙需要控制在密封件可补偿的范围内，防止发动机运转时的机油渗入电机内部，同时法兰上的安装孔位位置度公差匹配发动机侧的安装螺柱，保证电机输出轴和发动机启动从动齿轮的中心距符合设计值，让齿轮啮合间隙处于合理范围，减少启动时的齿轮打齿异响和磨损。

　　从实际应用场景出发，这类摩托车启动电机外壳需要适应不同地区的使用环境，从高温高湿的热带区域到多尘的非铺装路面骑行场景，壳体的表面处理和结构强度都需要满足长期使用的可靠性要求，设计时也兼顾了压铸生产的工艺性，壳体的拔模斜度设置合理，避免压铸成型后出现粘模、壁厚不均导致的缩孔缺陷，内部腔体的加工余量预留合适，减少后续机加工的工序时长，控制量产的成本。在逆向建模还原这个壳体的过程中，需要重点关注各个配合面的尺寸精度，比如轴承安装位的内径公差、端盖配合的止口尺寸、安装孔的相对位置度，这些尺寸直接影响后续装配后电机的运行稳定性，不能出现偏差；同时壳体的过渡圆角处理也需要还原到位，避免应力集中的位置在长期振动下出现开裂问题，尤其是输出轴侧的台阶过渡位置，是应力集中的高发区域，圆角的大小直接影响构件的疲劳强度。
