夹式可弯曲万向桌面小风扇结构设计

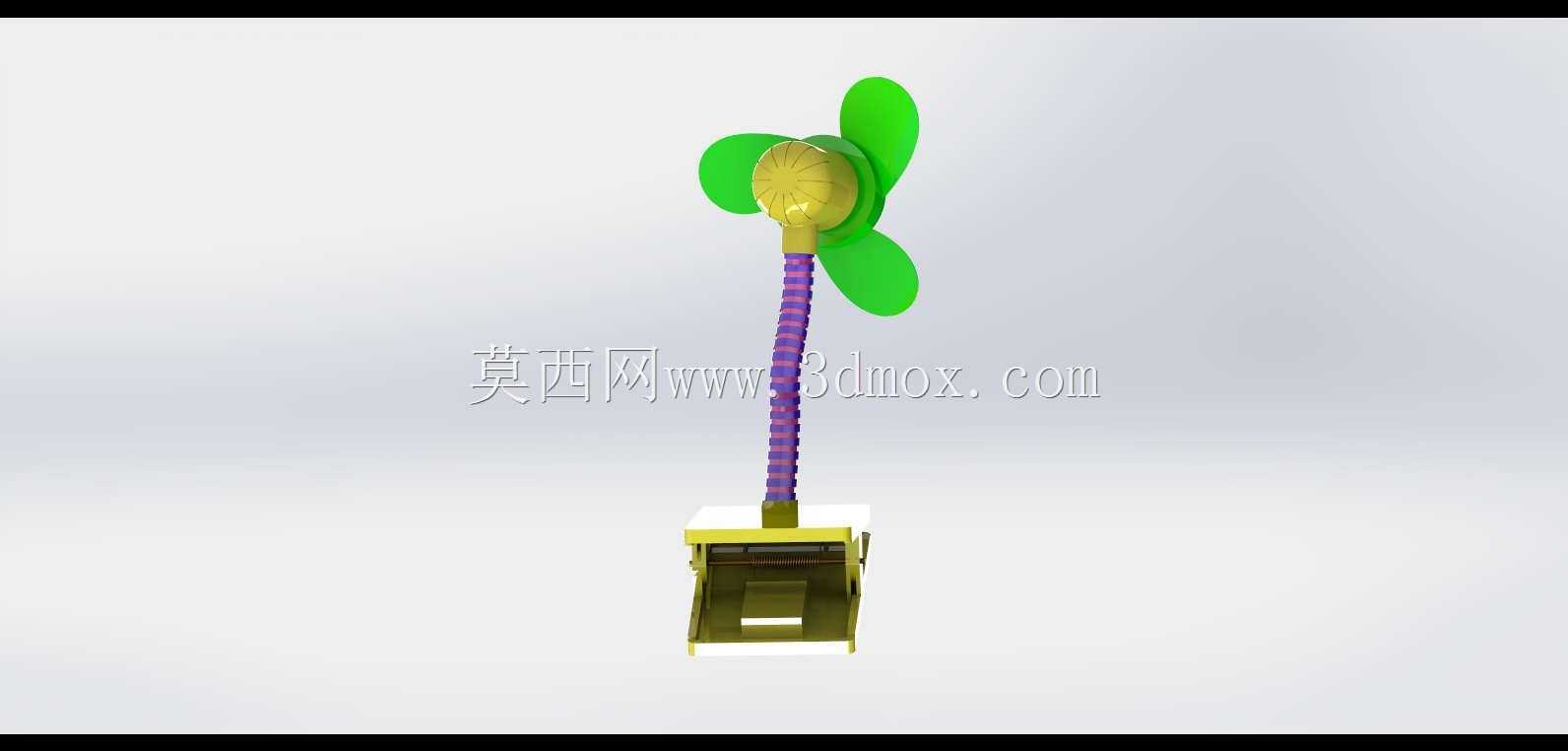

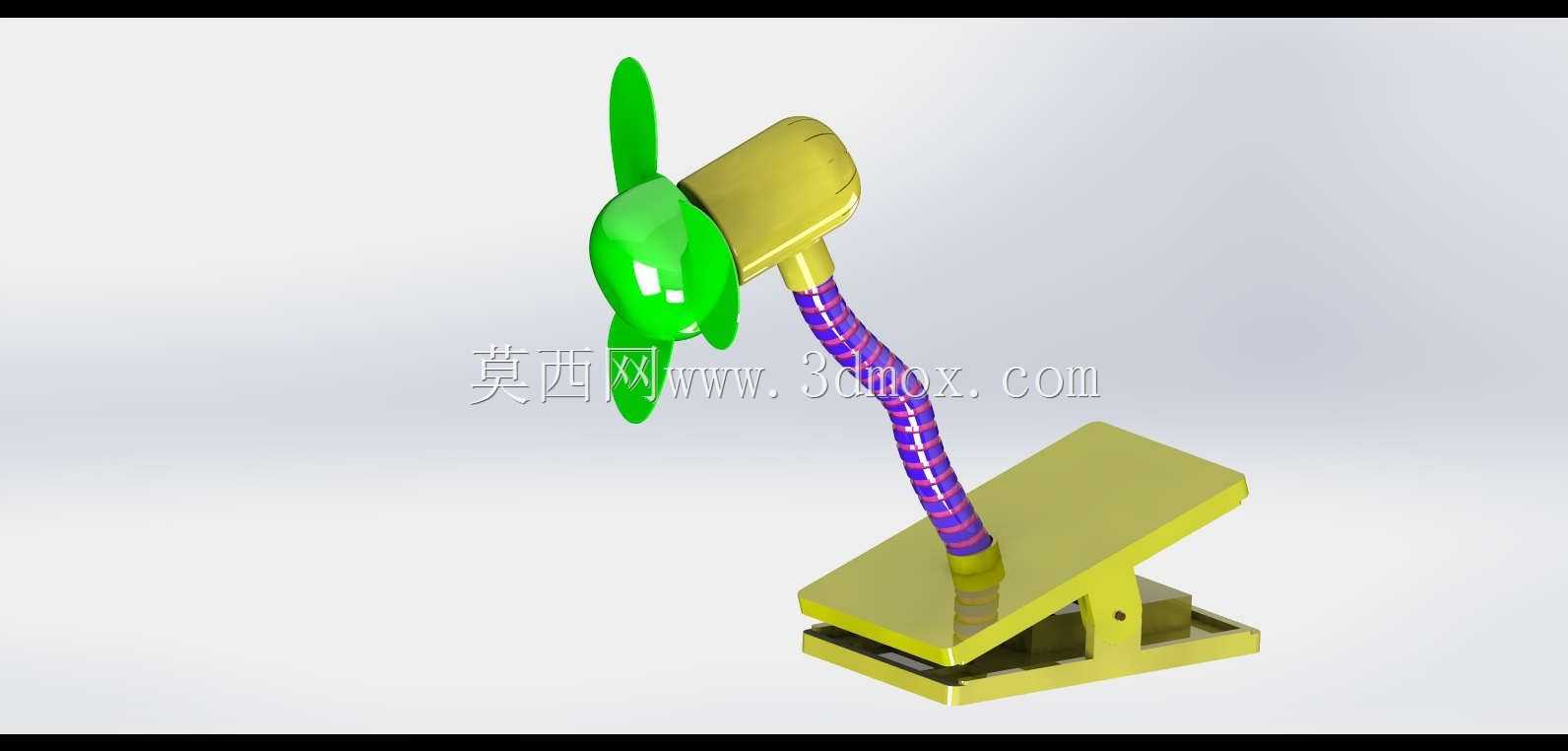

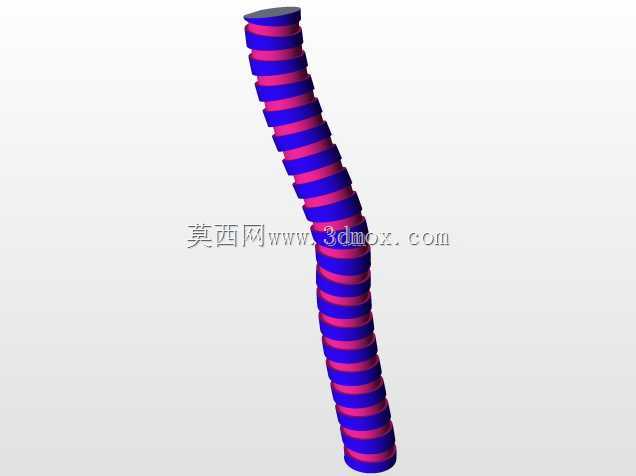

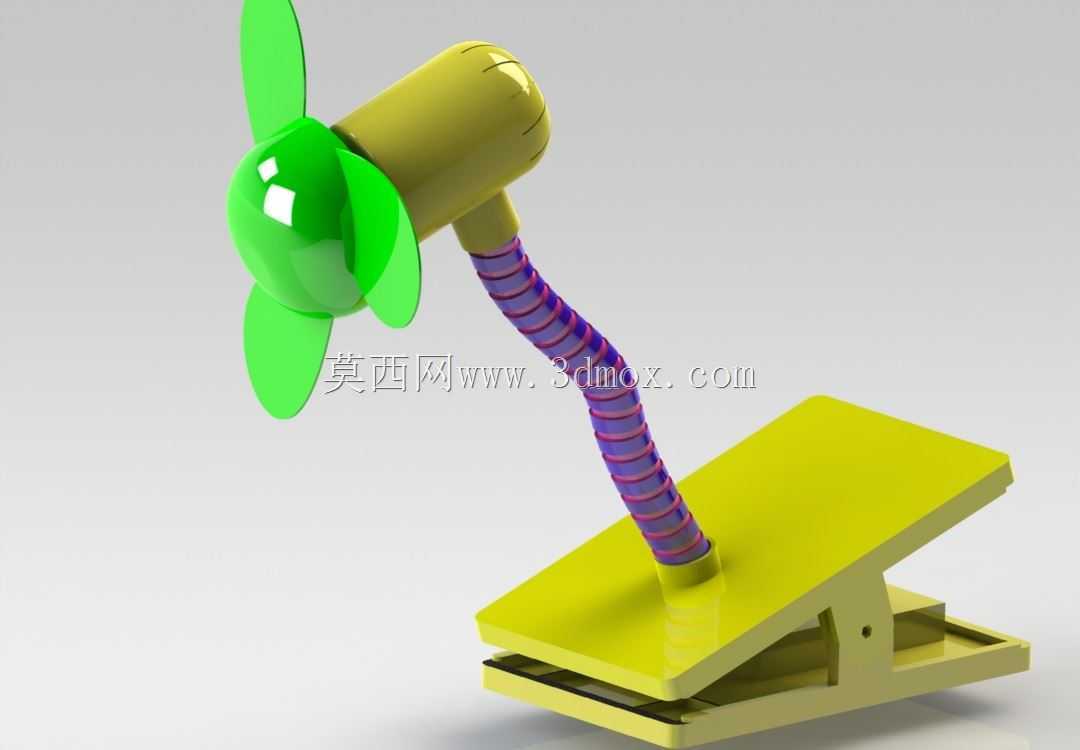

　　这款夹装式小型送风设备，核心适配多场景窄边安装需求，区别于传统平放式桌面风扇，底部采用弹簧夹结构作为安装载体，夹口开合行程覆盖常规桌面挡板、床头栏杆、婴儿车推把、工位隔断板等15-45mm厚度的安装基面，夹体内侧预留防滑垫安装位，避免夹装后出现滑移、刮花接触面的问题，夹体与上部送风模块的连接采用金属定型万向软管，管体内置多股缠绕钢丝支撑结构，可实现任意角度弯折定型，无需额外锁紧机构即可保持调整后的送风角度，覆盖水平360度、垂直180度的送风调节范围，用户可根据自身坐姿、所处位置快速调整出风方向，无需挪动夹装基座。

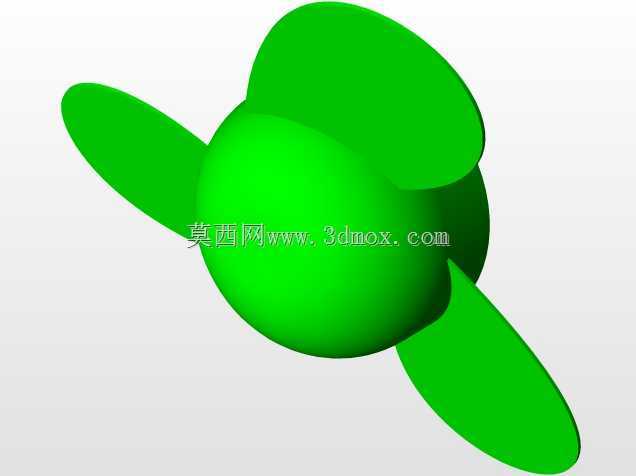

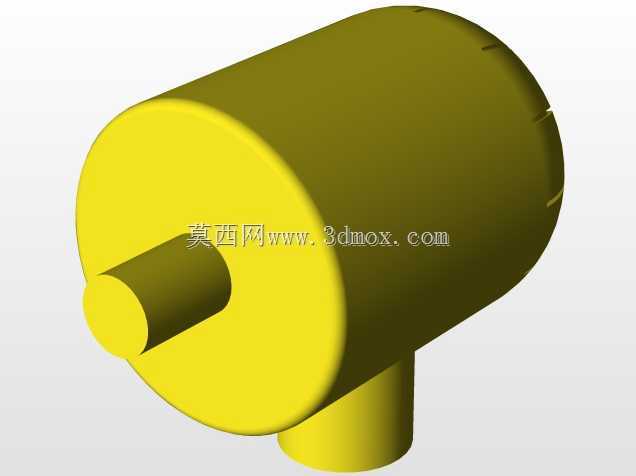

　　送风模块采用三叶前倾式扇叶设计，扇叶曲面经过动平衡校验，转动时风阻更低、送风噪音更小，扇叶外围预留防护网罩安装位，避免使用过程中手指、发丝误入转动区域造成安全隐患，扇叶与驱动电机直连，省去中间传动结构，降低运行过程中的能量损耗与故障概率，电机外壳采用流线型弧面设计，既可以引导气流走向，也能避免棱角磕碰造成的使用伤害。

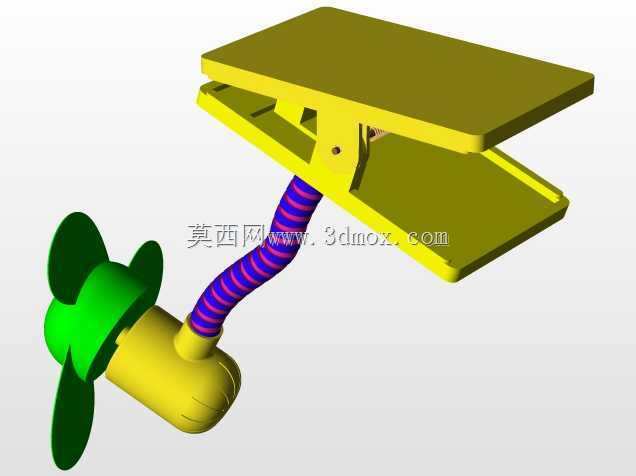

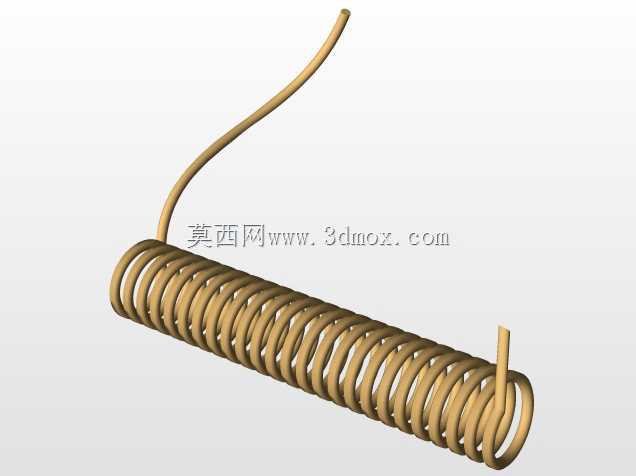

　　从结构设计逻辑来看，这款产品优先考虑狭小空间的安装适配性，整体结构拆分后分为夹装基座、万向定型管、电机驱动舱、扇叶、防护网五个核心模块，各模块之间采用卡扣加螺丝的复合连接方式，既方便生产过程中的快速装配，也便于后期故障部件的拆卸更换，夹体的弹簧扭力经过反复调校，既保证夹装后的夹持力足够，不会因为风扇运行震动出现松脱，也不会因为夹力过大导致单人无法徒手完成安装拆卸。

　　在实际应用场景中，这类小风扇可覆盖夏季办公桌面局部送风、宿舍床头定点送风、户外露营时配合桌板夹装使用、婴儿车出行时的辅助通风等多种场景，整体结构紧凑，收拢后占用空间极小，重量控制在便携区间内，可随使用场景的变化快速转移安装位置，不需要额外的放置平面，解决了传统桌面风扇需要占用平整台面、无法在非平面结构上固定使用的痛点。设计过程中对各部件的装配公差做了严格控制，万向软管与上下连接座的配合采用过盈压装加胶粘辅助固定，避免长期弯折调整后出现连接松动的问题，夹体的转轴部位添加耐磨衬套，提升反复开合的使用寿命，扇叶与电机输出轴的配合采用D型轴截面设计，防止转动过程中扇叶与轴出现相对滑动，保证运行稳定性。
