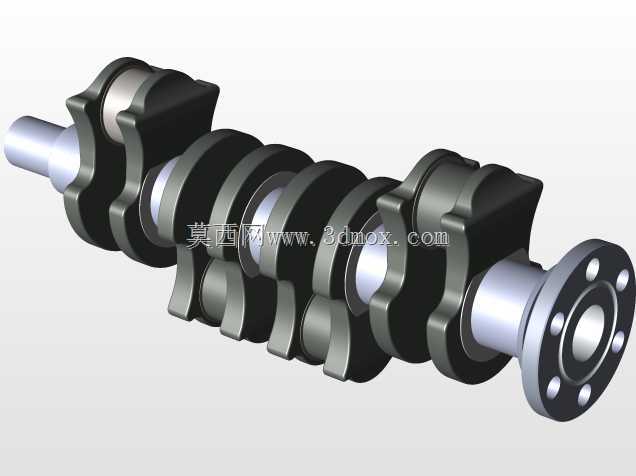

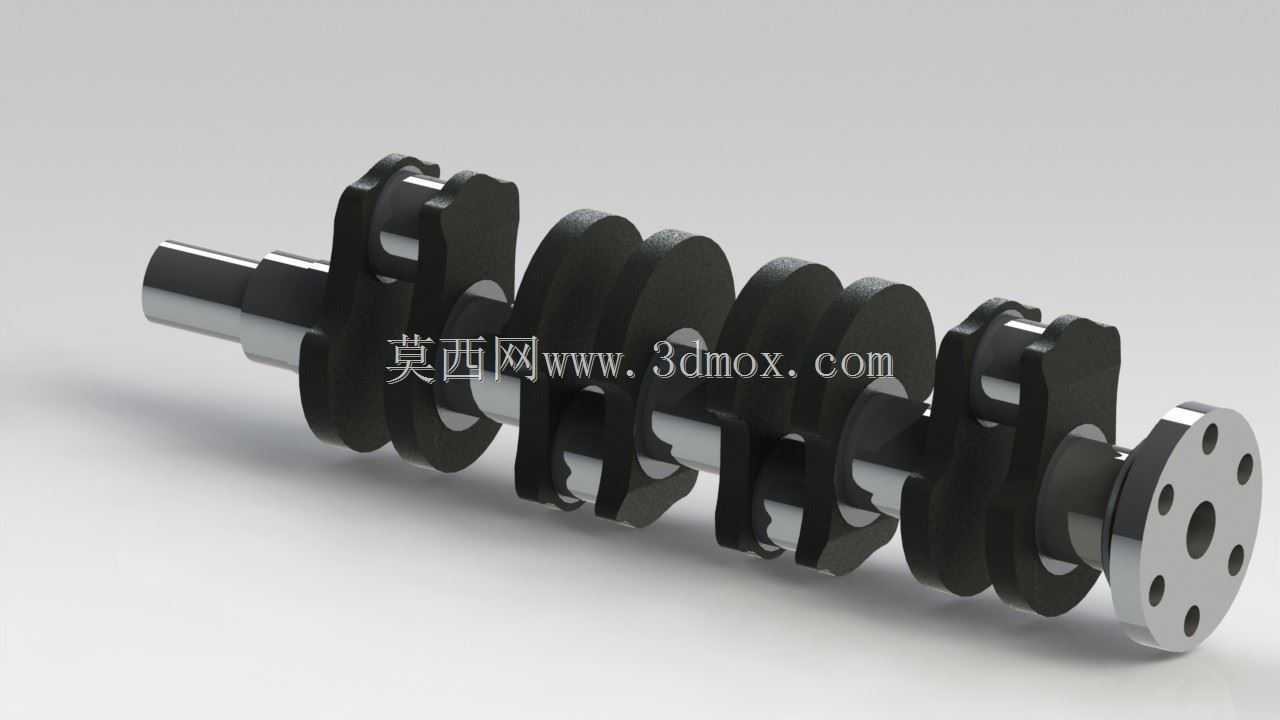

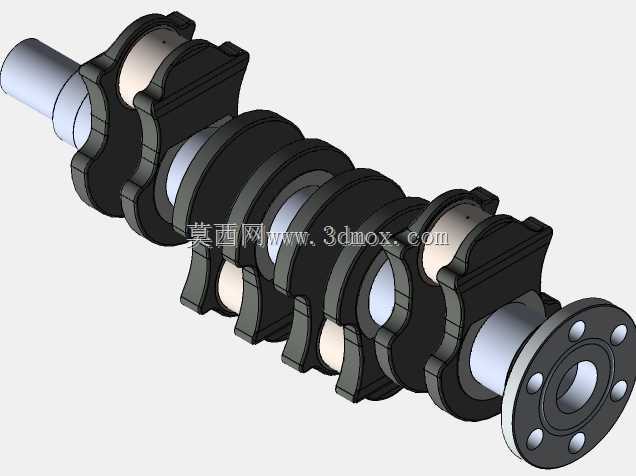

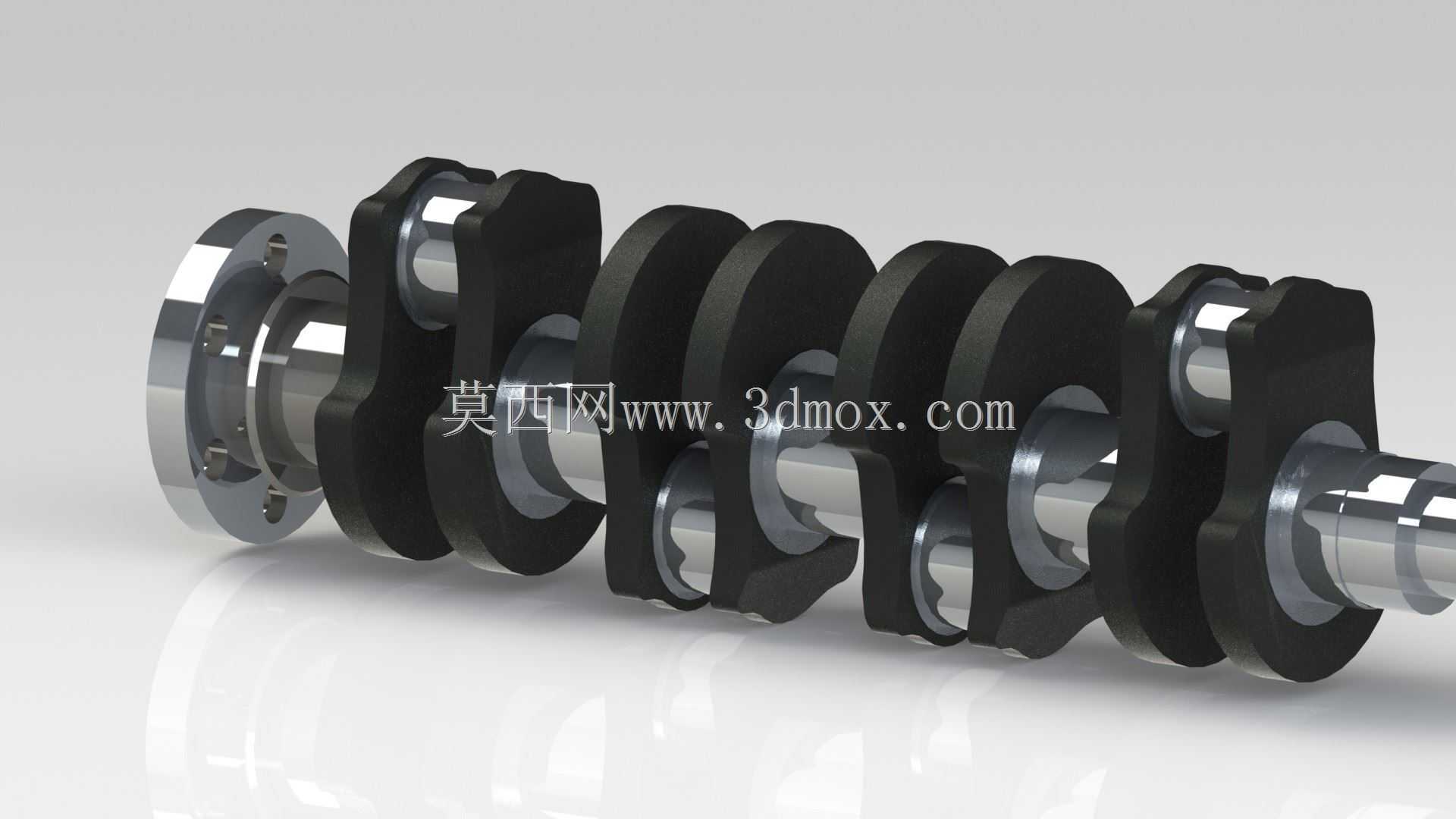

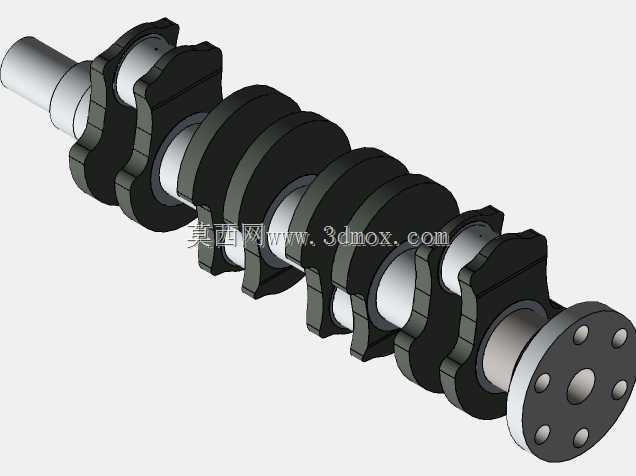

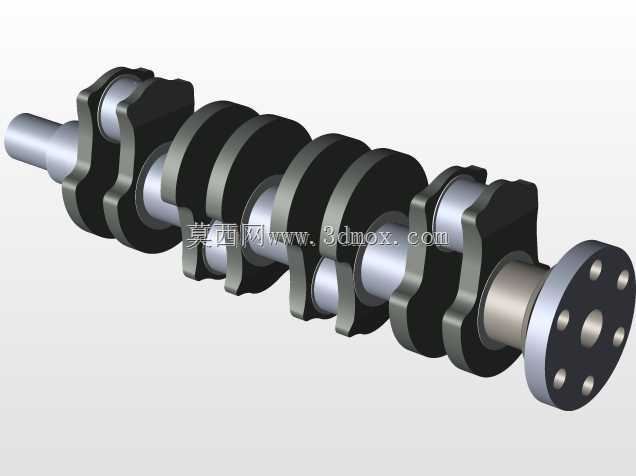

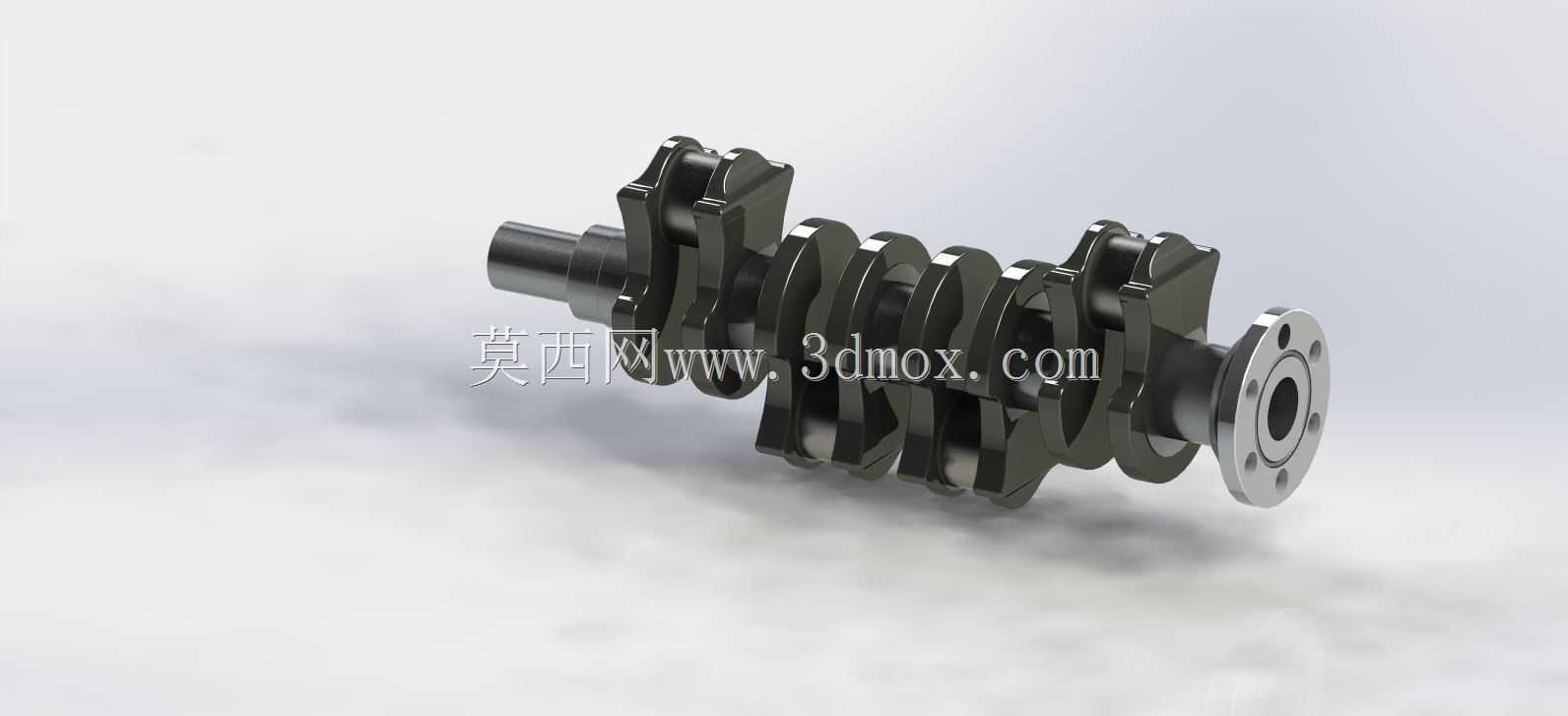

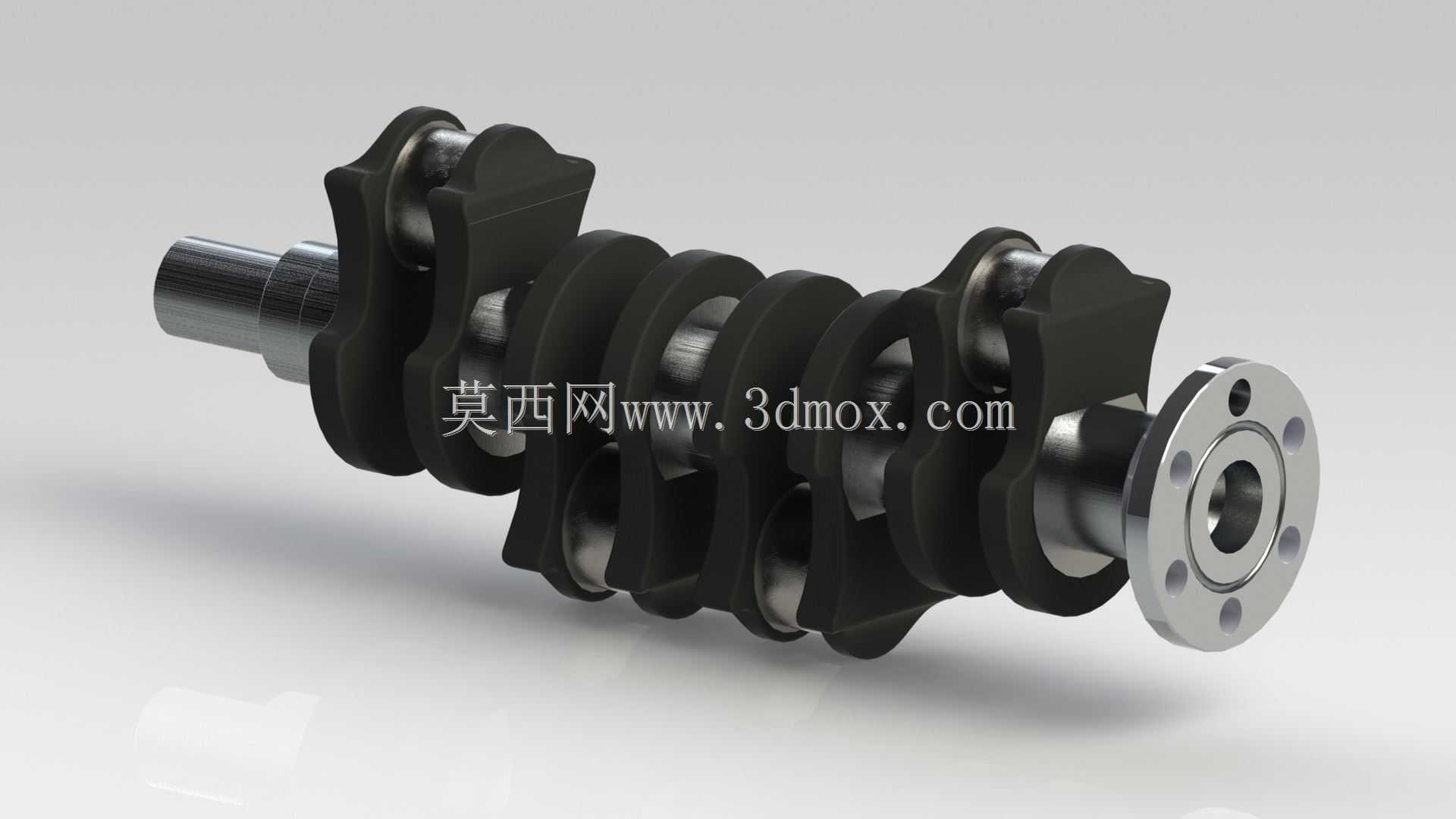

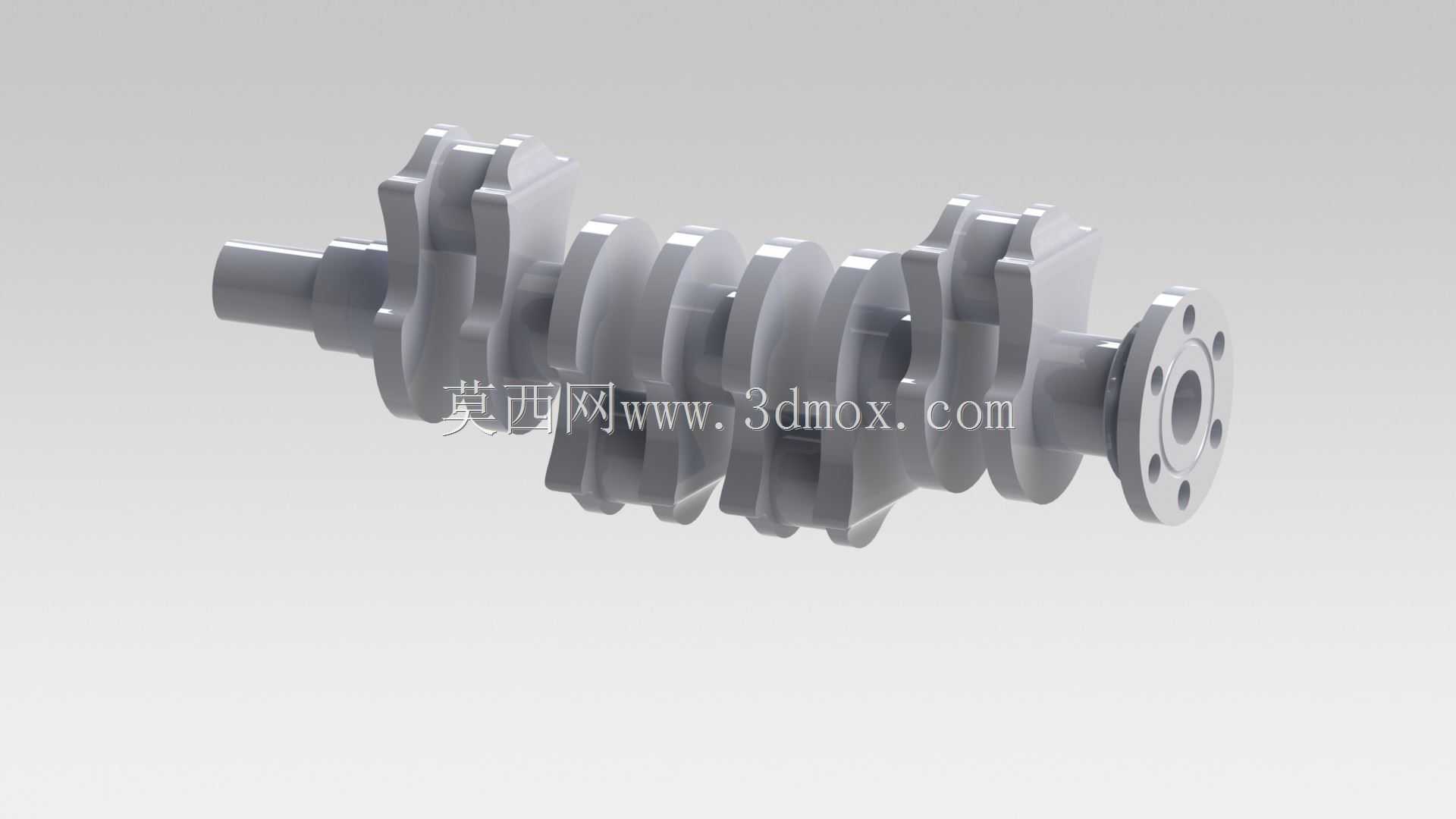

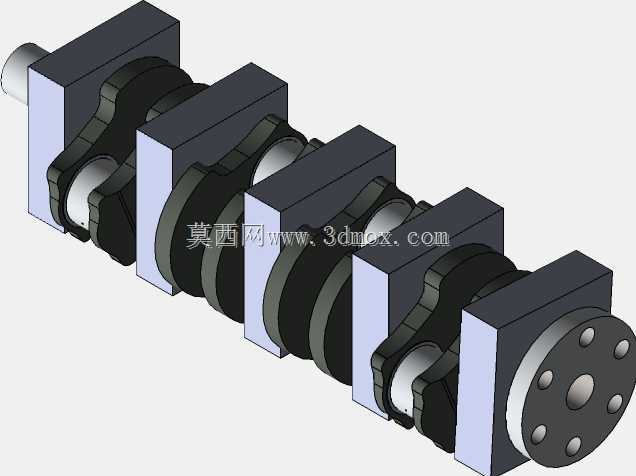

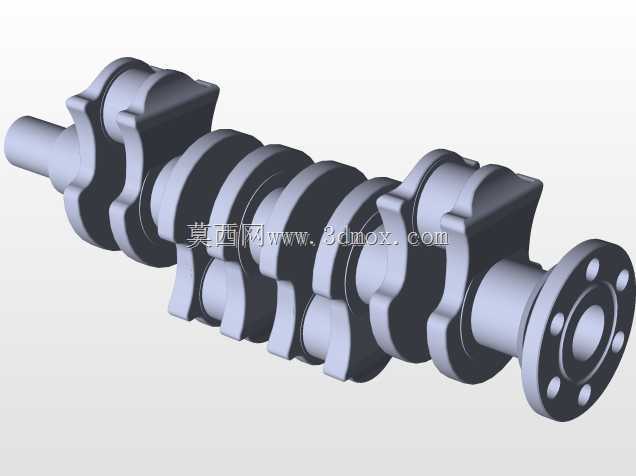

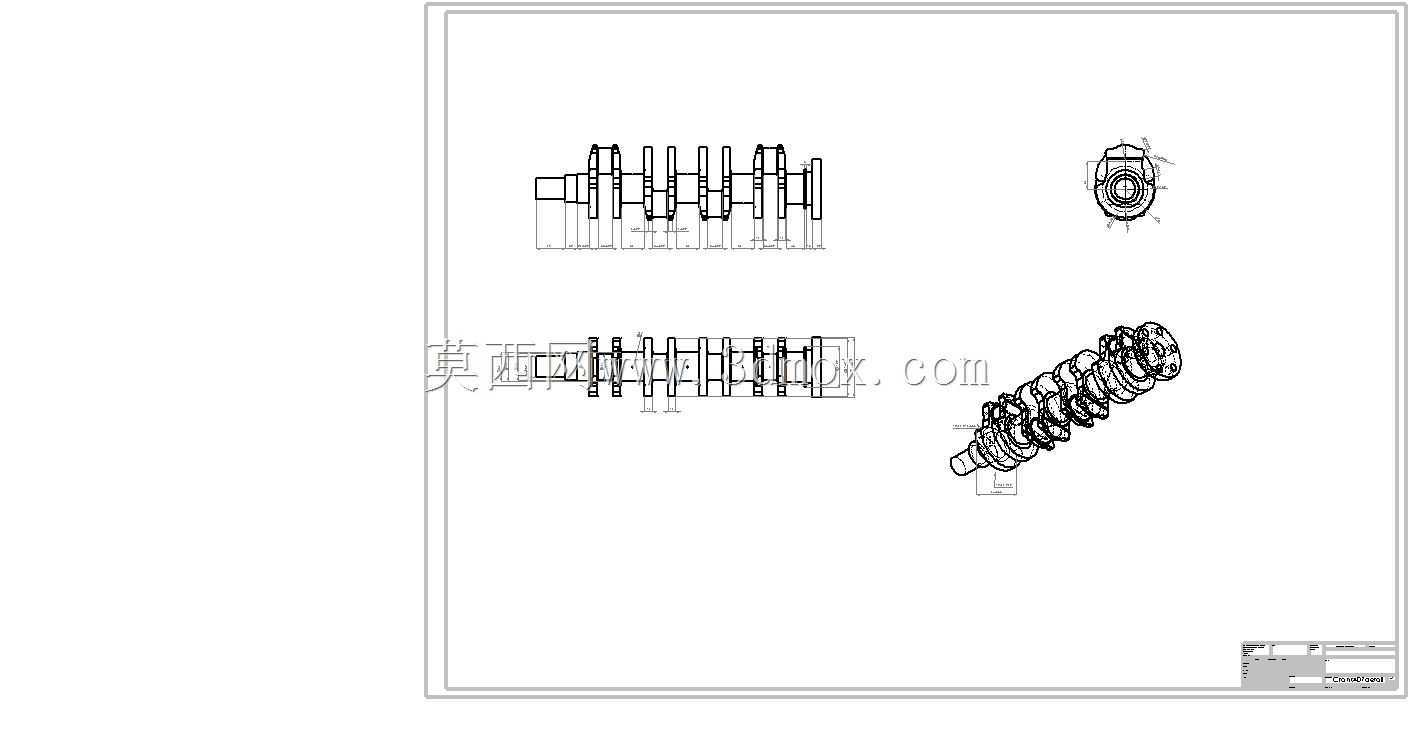

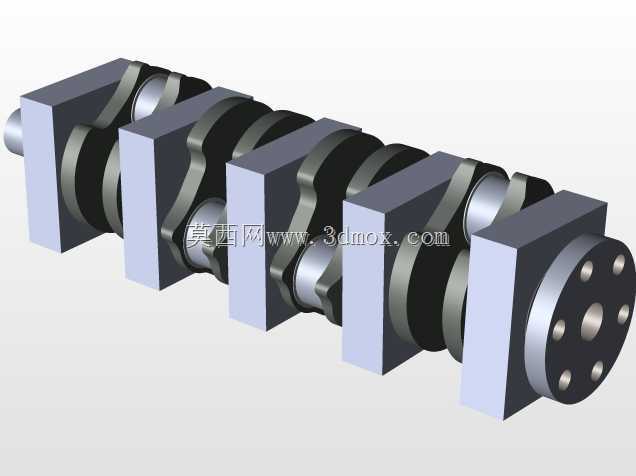

直列四缸发动机曲轴结构三维数模

　　作为发动机动力转换的核心承载部件，这款曲轴的结构设计完全围绕往复式内燃机的做功逻辑展开，在实际装机场景中，它需要承接活塞连杆组传递的爆发压力，将活塞的上下直线往复运动转化为持续的旋转扭矩，最终通过飞轮端输出给整车传动系统，同时还要驱动配气机构、机油泵、水泵等发动机附属组件运转，整个工作周期内要承受交变的弯曲载荷、扭转冲击以及高速运转下的离心力作用，因此结构上的每一处细节都对应着实际工况的受力需求。从结构布局来看，这款曲轴采用全支承设计，每两个相邻的曲柄销之间都设置有主轴颈结构，相邻曲拐的夹角按照四缸机的点火间隔做了均匀排布，能够保证做功行程的交替衔接足够平顺，降低整机运转时的一阶、二阶振动幅度。

　　主轴颈与曲柄销的表面都做了高精度的圆角过渡处理，避免应力集中导致的疲劳断裂风险，油道孔的走向沿着曲柄臂内部斜向贯通，能够在发动机运转时将主油道的压力机油持续输送到连杆轴颈表面，为连杆轴瓦提供持续的润滑与冷却，避免干摩擦导致的轴瓦烧蚀故障。设计阶段首先要确定的是主轴颈与连杆轴颈的重叠度参数，这个数值直接决定了曲轴的整体抗弯扭刚度，重叠量过小会导致高速工况下曲柄臂变形量过大，影响轴瓦的配合间隙，重叠量过大则会增加不必要的回转质量，提升曲轴的转动惯量，反而会影响发动机的响应速度。曲柄臂的外形采用了优化后的扇形配重结构，每一块配重的质心位置都经过动平衡校准，能够抵消曲柄销和连杆大头旋转时产生的离心力，以及活塞连杆组往复运动产生的一阶惯性力，

　　减少发动机运转时的整机振动，降低轴承座的附加载荷。安装边界上，前端轴的轴径尺寸匹配正时齿轮、减振器以及皮带轮的安装定位，设置有对应的键槽和螺纹孔位，保证附件传动的定位精度，后端的法兰盘结构匹配飞轮的安装止口，螺栓孔的位置度公差严格控制，保证飞轮装配后的动平衡精度符合要求，避免动力输出端出现窜动。整个曲轴的轴向定位依靠中间位置的止推片实现，能够控制曲轴运转时的轴向窜动量在合理区间，既避免轴向间隙过大导致的离合器分离不彻底、配气相位偏移问题，也防止间隙过小导致的止推片过热烧蚀。在实际的维修与装配场景中，这款曲轴的尺寸参数完全适配主流的1.6L-2.0L排量直列四缸汽油机的缸体安装位，主轴瓦的配合间隙、

　　连杆轴瓦的配合间隙都可以直接参照同排量机型的装配公差执行，不需要做额外的尺寸适配。建模过程中还原了所有的工艺细节，包括轴颈表面的粗糙度要求对应的结构特征、油道孔的倒角、平衡块的去重凸台结构，能够直接用于教学演示、装配仿真以及结构受力分析的参考，对于刚接触发动机结构设计的从业者来说，可以通过这个数模清晰理解曲轴的受力传递路径、各结构段的功能作用，以及装配时需要匹配的周边部件边界尺寸。
