Tvs exel传动设备端盖外壳结构

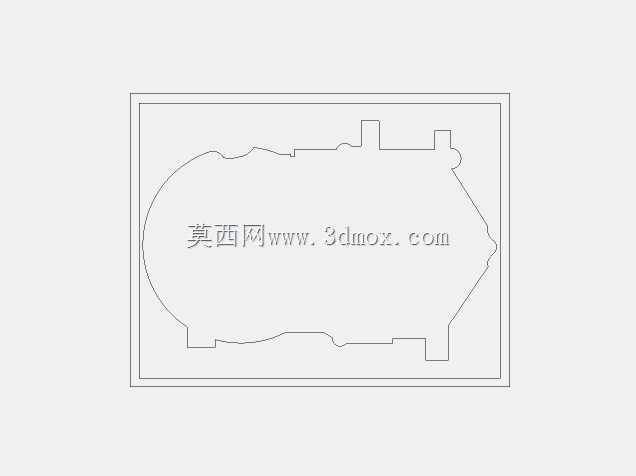

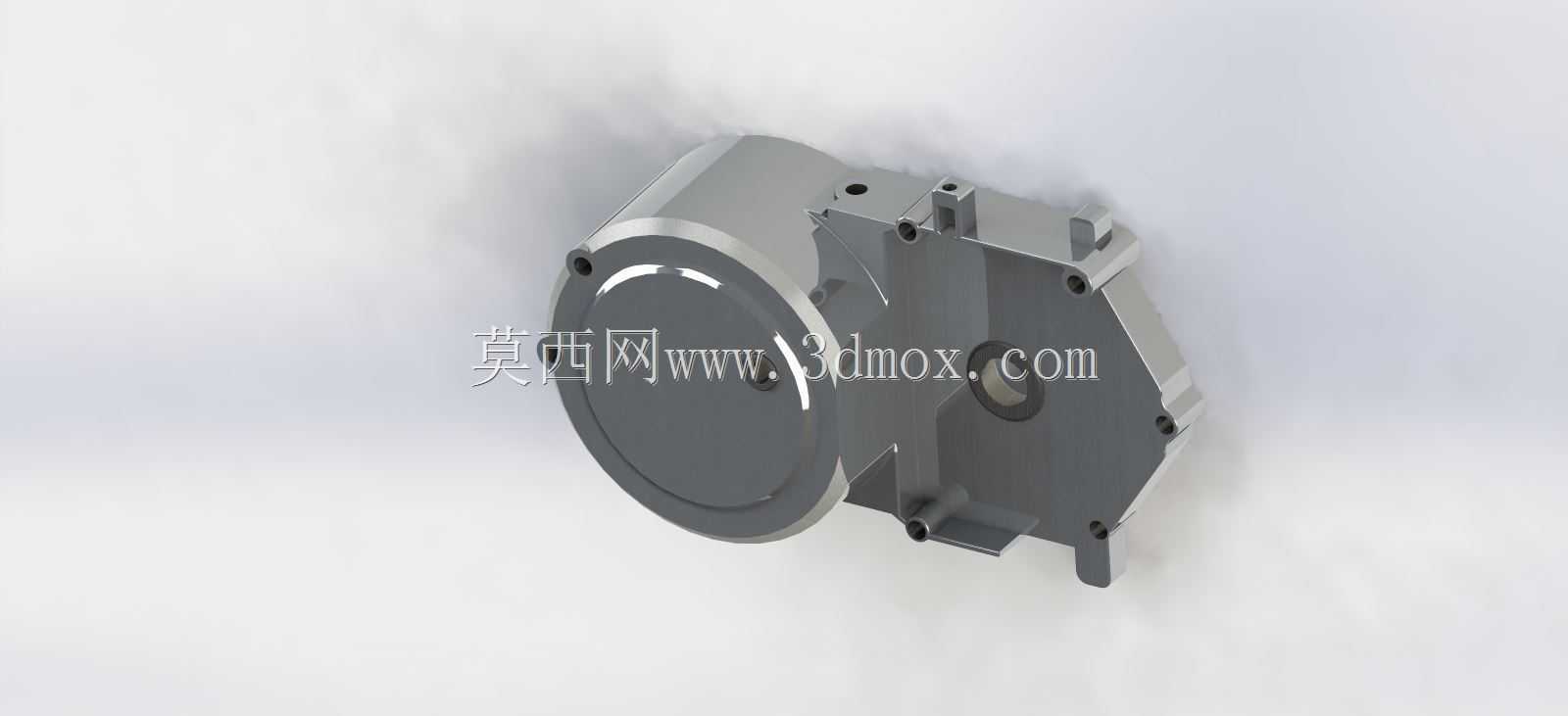

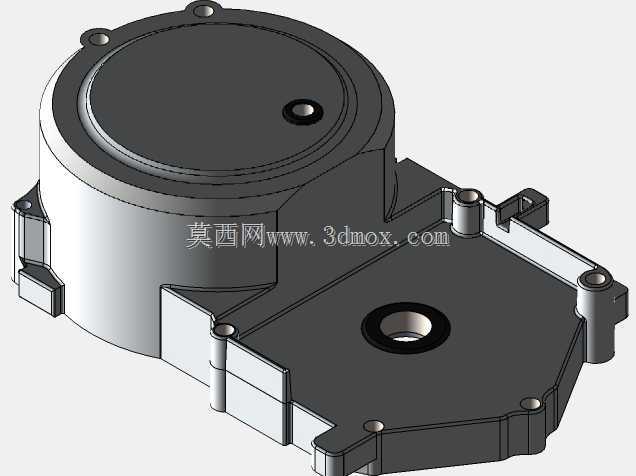

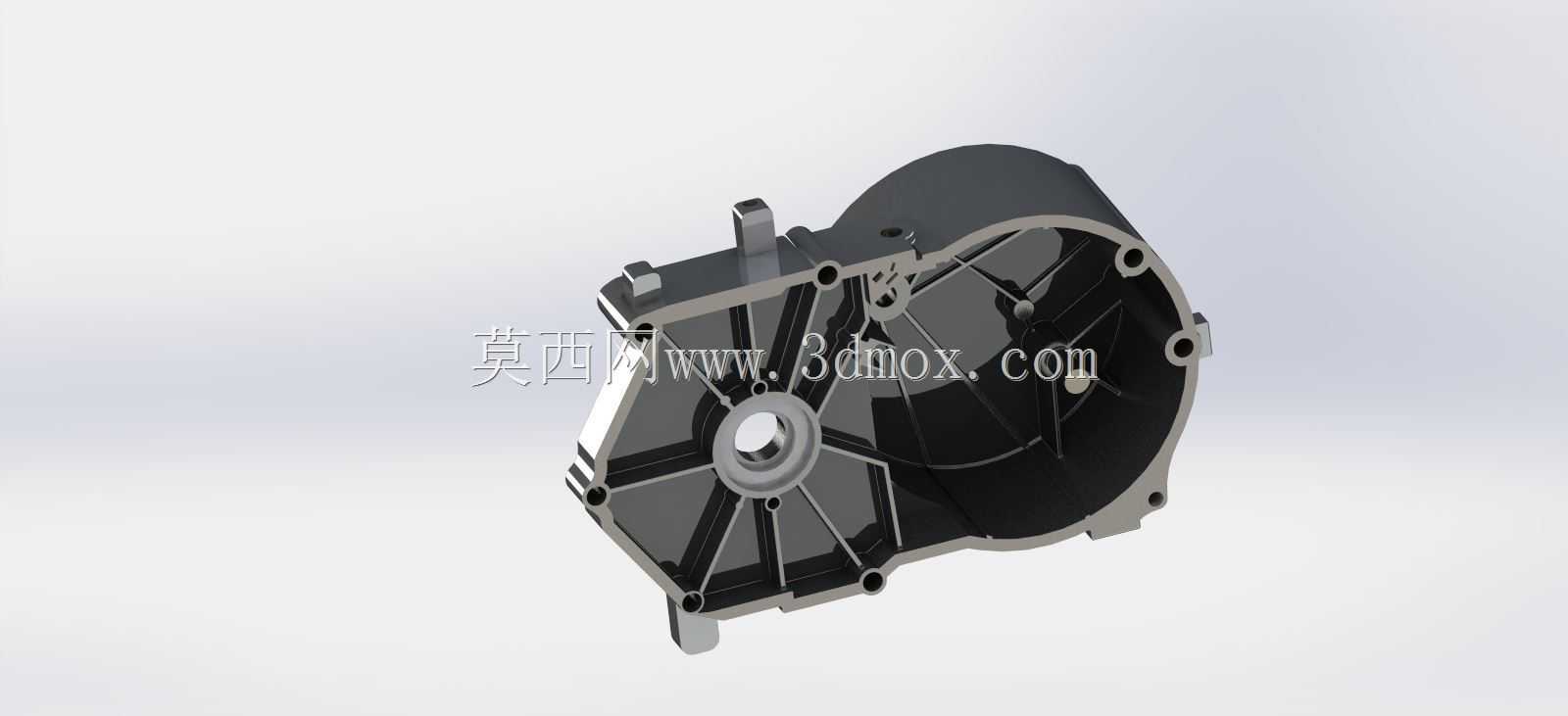

　　这款外壳盖属于传动系统的核心防护承载构件，主要适配轻型动力传输设备的端部封装场景，常见于小型代步车辆、便携动力机具的传动箱外侧，承担内部传动组件的防护、安装定位以及密封隔尘的核心作用。从结构设计来看，整体采用异形轮廓适配传动箱的不规则安装面，一侧为圆形法兰对接面，周向均匀布置多组螺栓过孔，孔位公差匹配传动箱壳体的预装螺纹孔，保证安装后结合面的贴合度，避免运行过程中出现渗油、异物侵入的问题。另一侧为带加强筋的异形支撑结构，筋条沿壳体受力方向辐射布置，在控制整体壁厚、降低构件重量的同时，大幅提升壳体的抗形变能力，应对传动组件运行过程中产生的径向振动与轴向冲击力。中心位置设置有贯通的轴孔，孔位周边做了加厚凸台处理，

　　用于适配轴承外圈的安装定位，凸台端面预留有密封件的安装槽位，可嵌入油封实现转动轴与壳体之间的动密封，阻挡内部润滑油脂泄漏，同时阻隔外部泥水、粉尘进入传动腔内部。壳体边缘设置有多个定位凸耳与卡扣结构，除了螺栓紧固之外，可在装配时快速与箱体实现预定位，降低装配对位的难度，提升产线装配效率。从安装边界来看，圆形对接端的直径适配常规小型传动箱的端部尺寸，整体向外延伸的厚度控制在不超出设备整体外轮廓的范围内，不会与周边的车架、护板等构件产生安装干涉，外侧的平面区域可预留标识粘贴或传感器安装的位置，适配不同的改装与功能拓展需求。设计过程中充分考虑了压铸成型的工艺特性，所有转角位置均做了圆角过渡，避免应力集中的同时，也适配金属压铸的拔模角度要求，

　　减少生产过程中的成型缺陷，筋条与主壳体的连接位置做了加厚过渡，避免受力时出现筋根断裂的问题。实际运行过程中，该外壳盖不仅要承受传动组件传递的振动载荷，还要应对户外使用场景下的温度变化、泥水侵蚀，因此结构上在易积水的位置设置了隐蔽的导流斜面，避免液体长时间附着在壳体表面造成腐蚀，同时所有安装孔位周边都做了凸台凸起，避免螺栓紧固时压力过大造成壳体局部变形。
