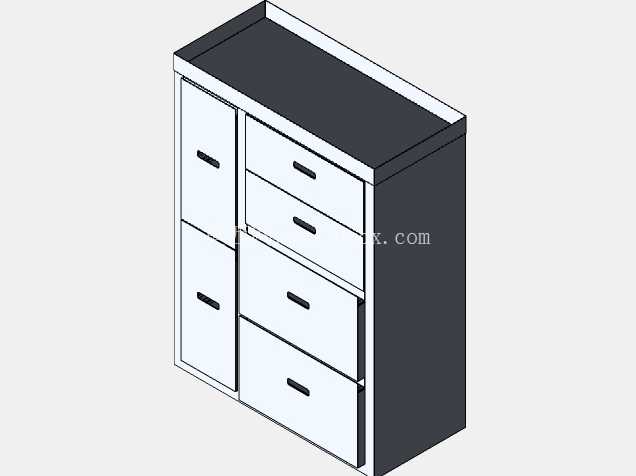

立式多层抽拉式工具存储柜结构设计

　　这款立式多层抽拉式工具存储结构，最初是为铸造车间工位旁的工具定点存取场景开发的，在压铸、精铸生产线上，工人经常需要就近取用清整工具、检测量具、小型工装辅具，普通开放式置物架容易积落铸造型砂、金属粉尘，还会出现工具混放、取用动线交叉的问题，这款封闭抽拉结构刚好能解决这类工位存储痛点。从结构设计逻辑来看，整体采用窄立式布局，占地面积控制在0.2平方米以内，刚好可以嵌入铸造设备旁的立柱间隙、生产线边的预留空位，不会占用主操作通道与物料转运空间，柜体总高度适配成年人站立操作的取放高度，最上层抽格高度控制在肩部平齐位置，最下层抽格距离地面保留120mm的间隙，避免地面清扫、积尘积水侵蚀柜体底部，也方便日常地面清洁作业。

　　抽格采用错位分段式布局，没有采用通长等高的统一抽屉设计，而是根据不同工具的尺寸规格做了内部空间划分：窄格用来存放锉刀、刮刀、冲子这类长条形手持工具，宽格用来存放卡规、塞尺、小型快换夹具这类规整工装，每个抽格正面都开设了嵌入式抠手，没有外凸的拉手结构，避免车间内转运物料、人员走动时发生勾挂碰撞，抽格的滑动配合面预留了0.8mm的间隙，即便有少量型砂、金属碎屑落入配合缝隙，也不会出现抽拉卡滞的问题，不需要频繁拆解清理导轨结构。柜体主体采用薄钢板折弯拼接结构，所有外露棱边都做了R3圆角钝化处理，避免车间作业时尖锐边角剐蹭工作服、划伤操作人员，柜体顶部做了内凹式挡边，临时放置的工具、零件不会因为设备振动滑落坠地。

　　在安装边界上，这款柜体不需要做地面锚固，依靠自身底部的配重结构就能保持稳定，即便抽格完全拉出，整体重心也不会超出柜体底部支撑范围，不会出现前倾倾覆的风险，柜体背部预留了挂装孔位，也可以根据现场需求壁挂安装在车间立柱、设备侧壁上，适配不同的工位布局条件。从实际使用场景延伸来看，除了铸造车间工位存储，这款结构也可以适配机加工车间、装配工位的工具收纳需求，抽格内部可以根据存放工具的类型加装分隔条、防滑垫，进一步细化存储分区，避免工具之间相互磕碰损坏刃口、测量面。

　　设计过程中特意规避了复杂的五金配件，整个抽拉结构依靠板材折弯形成的滑动配合面实现导向，没有额外加装滚珠导轨、塑料滑轮这类易损配件，在铸造车间多粉尘、高温差的环境下，不会因为粉尘卡滞、配件老化出现功能失效，整体结构的维护成本极低，日常只需要定期清理表面积尘就能正常使用。柜体的侧板采用整板折弯结构，没有多余的拼接缝隙，外部的粉尘、切削液飞溅很难进入柜体内部，能有效保护内部存放的精密量具、专用工具不受污染，减少工具的锈蚀、损坏概率。每个抽格的行程都做了限位设计，抽拉到最大开度时不会完全脱出柜体，避免操作人员用力过大把整个抽屉拉落、造成工具掉落砸伤的风险，抽格的闭合位置预留了轻微的阻尼间隙，关闭时不会产生剧烈的碰撞噪音，也不会因为设备运行的振动自行滑出。
