长杆式水力传动执行推杆结构

这款长杆式水力驱动推杆，主要应用在低压流体输送管路的通断控制、小型水利设施的闸门启闭、民用给排水系统的阀板驱动场景中，依靠管路内部的流体压力作为动力源，不需要额外配置电力或者气动驱动单元，在无外接供电的户外管网、井下管路、偏远区域的输水设施中适配性极强。从实际使用场景来看，这类推杆常搭配插板阀、节流闸板使用，相比纯手动的闸阀推杆，它可以借助流体自身压力完成大部分驱动行程，操作人员只需要在行程末端施加很小的锁紧力就能完成阀位固定，大幅降低井下、高空等受限空间内的操作强度。

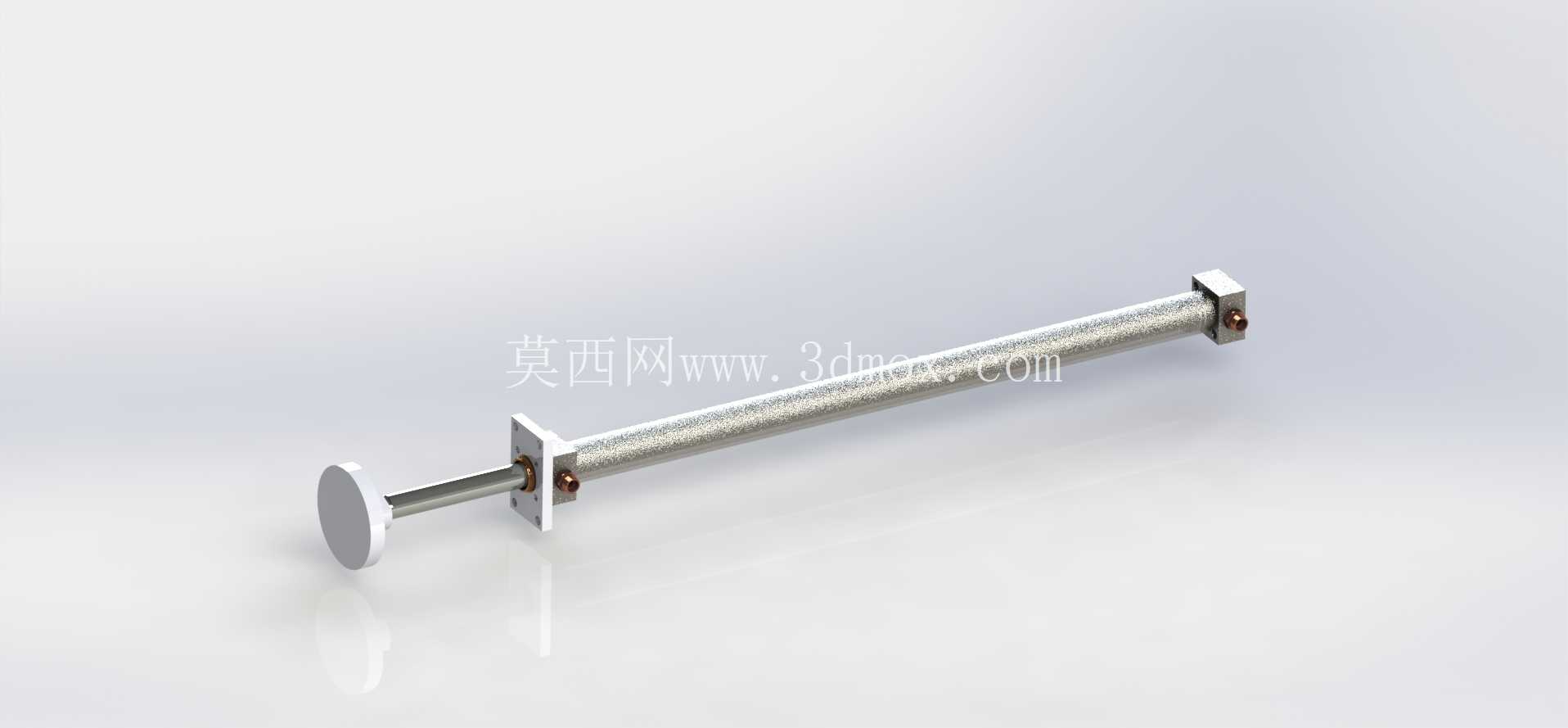

结构设计上，整体采用同轴长杆布局，主体杆身做了表面粗糙化的防滑处理，一方面是提升杆身和密封填料之间的摩擦贴合度，避免长期往复动作后密封件出现打滑移位，另一方面也能减少流体介质中细小杂质在杆身表面的附着堆积，降低动作卡滞的概率。杆身两端的安装法兰采用方形切边结构，相比圆形法兰，方形结构在安装时不需要额外配置止转垫片，法兰上的两个安装孔可以直接和阀座的预留螺柱对位，拧紧螺母后就能限制推杆的周向转动，保证推杆始终沿轴向做直线往复动作，不会因为流体压力的径向分力出现偏磨。

驱动端的圆形端盖是直接和流体腔接触的承压部件，端盖和杆身的连接位置采用了双重密封结构，内侧是贴合流体侧的硬质密封垫，耐受流体里的泥沙、杂质冲刷，外侧是软质的O型圈，负责阻断流体沿杆身间隙的渗漏路径，两层密封之间预留了微小的泄压间隙，哪怕内侧密封出现轻微渗漏，渗出的流体会从间隙排出，不会直接冲击外侧密封，大幅延长密封件的更换周期。杆身尾端的方形连接头是和阀板、闸板直接连接的部位，连接头上面预留了销轴孔，安装时只需要把连接头插入闸板的连接槽，穿入防脱销轴就能完成传动连接，不需要做复杂的对位调整，现场维护更换的时候可以在不拆解整个阀座的情况下直接抽出推杆组件，大幅缩短管网维护的停水时间。

安装边界方面，这款推杆的轴向安装长度需要根据阀腔的实际行程预留余量，一般要比设计的阀板最大行程多留出15%的冗余量，避免流体压力波动出现超程撞击端盖的情况；径向安装尺寸上，两端方形法兰的对角尺寸要和阀座的安装槽匹配，法兰和阀座贴合面的平面度公差控制在0.1mm以内，避免安装后出现偏斜导致杆身动作卡涩。实际选型的时候，要根据管路的实际工作压力匹配端盖的承压厚度，低压给排水场景下常规厚度即可满足使用要求，如果是用在有一定压力的工业输水场景，需要适当加厚端盖的壁厚，同时提升连接销轴的抗剪切强度，避免高压下出现部件变形失效。

从建模细节来看，整个结构的配合公差都按照实际五金加工的常用公差设定，杆身和导向套的配合采用间隙配合，间隙值控制在0.05-0.08mm之间，既保证杆身可以顺畅滑动，又不会因为间隙过大导致密封件被挤入间隙出现磨损；法兰上的安装孔采用通孔设计，孔径比配套的安装螺柱大1mm，抵消安装时的位置度误差，降低现场安装的对位难度。这类结构因为没有复杂的电子元件、精密传动齿轮，整体可靠性很高，在潮湿、多泥沙的恶劣工况下长期使用也不容易出现故障，非常适合作为小型流体控制设备的基础执行部件使用。
