四组集成式热流道温度控制装置结构

在注塑成型、压铸成型的生产现场，热流道系统的温度稳定性直接决定着成型件的外观质量与内部成型应力，这套四回路集成的热流道温控装置，就是为多腔模具、叠层模具的热流道温度管控设计的专用配套设备。从实际产线布局来看，这类温控装置通常放置在注塑机操作侧的工位旁，既可以直接放置在地面，也可以搭配移动小推车实现跨机台的转场使用，适配中小吨位注塑机、压铸机的配套温控需求，单台设备即可覆盖四组热流道加热点位的独立管控，减少多台单回路设备堆叠带来的布线混乱、操作分散问题。

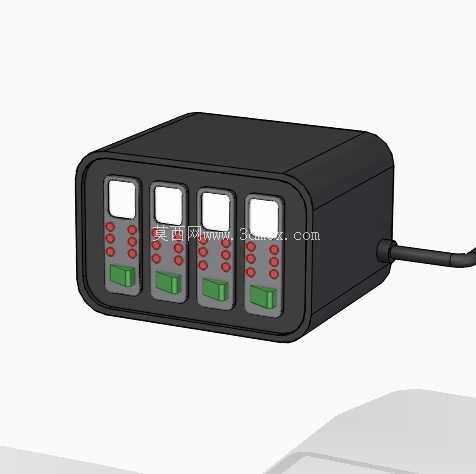

设备整体采用长方体封闭式壳体设计，外壳做了圆角过渡处理，避免车间转运过程中尖锐边角磕碰操作人员或者设备管线，出线端采用侧出式的线缆接口，电源线与热流道加热、热电偶接线从壳体单侧引出，能够顺着设备侧边走线槽规整排布，不会在操作正面形成管线干扰。正面操作区按照四组独立回路做了等距分区排布，每个回路对应独立的参数显示窗口、状态指示灯与操作按键，操作人员在机台旁调整参数时，可以直接对应模具上的热流道点位序号操作，不需要跨区域查找对应控制单元，降低调机过程中的误操作概率。每个回路的状态指示灯采用分色设计，加热状态、超温报警、待机状态可以通过灯色直接区分，不需要进入参数界面就能快速判断各回路运行状态，适配生产现场快速巡检的需求。

从结构设计的角度考量，壳体内部预留了足够的电气元件安装空间，控制板、散热模块、接线端子排采用分层排布的方式，强电接线区与弱电信号区做了物理隔离，避免加热回路的电流干扰温度采样信号，导致温度控制出现偏差。设备底部预留了标准安装孔位，既可以平放使用，也可以通过支架固定在机台侧面或者移动推车上，安装方式灵活，适配不同车间的工位布局需求。设备的外形尺寸为长370mm、宽310mm、高260mm，这个尺寸边界在设计时充分考虑了车间操作位的空间限制，宽度方向控制在320mm以内，不会占用过多的操作通道空间，高度方向适配操作人员站立操作的视线高度，不需要弯腰或者抬手就能完成所有按键操作与参数查看。

在实际功能实现上，每个控制回路都支持独立的温度参数设定、加热功率输出调整，能够匹配不同规格的热流道加热元件，针对不同塑料原料、压铸合金的成型温度需求，单独调整每个浇口位置的温度参数，避免流道内出现温度不均导致的流涎、冷料、浇口堵塞等问题。操作面板的按键采用凸起式的耐磨设计，适配车间环境下带手套操作的场景，按键反馈清晰，不会因为车间油污、粉尘附着导致按键失灵。显示窗口采用高对比度的数码显示，在车间不同光照条件下都能清晰读取当前温度值与设定参数，不需要额外凑近查看。

从建模的细节还原来看，这套模型完整复现了设备的外部结构特征，包括操作面板的分区布局、接口位置、壳体的圆角细节、底部的安装结构，能够直接用于产线布局仿真、设备配套方案的三维展示，也可以作为注塑车间辅机布局设计的参考模型，帮助设计人员在做整线规划时准确预留设备安装空间、布线空间，避免后期设备进场时出现空间干涉、布线长度不足的问题。在进行模具配套方案设计时，也可以通过这个模型直观展示热流道系统的配套温控单元配置，让方案呈现更贴近实际生产场景，减少沟通中的信息偏差。
