手动金属棒料冷弯成型工装结构

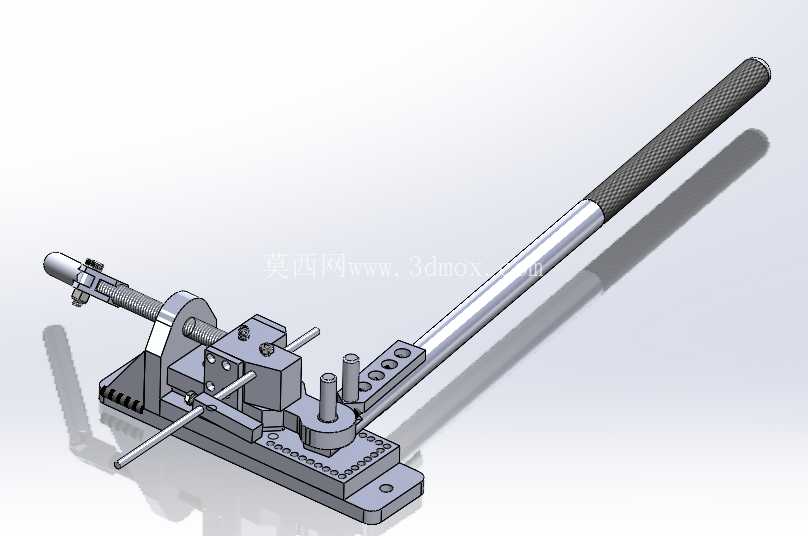

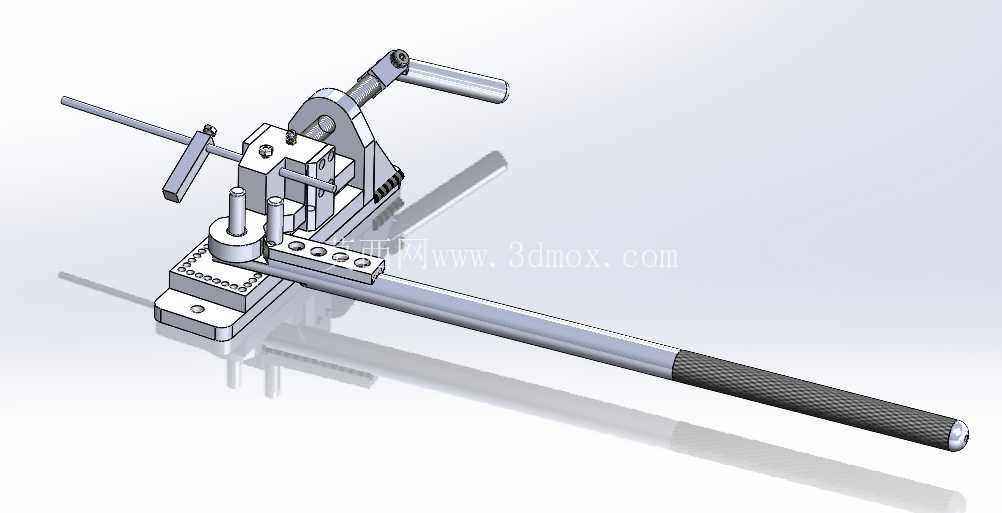

　　这款手动冷弯工装主要面向小批量五金加工、现场维修、非标构件预制场景，针对小直径金属棒料、薄壁管材的小半径弯曲作业设计，无需外接动力源，单人即可完成操作，适合没有配套液压弯管设备的小型加工门店、户外管线铺设现场、教学实训场景使用。从结构布局来看，整套工装以底部安装平板作为承载基准，平板上预留了多组螺栓安装孔，可直接固定在钳工台、钢结构支架或者现场临时搭建的木质工作台面上，安装孔位采用长圆孔与圆孔组合的设计，允许安装时根据工作台的实际孔位偏差调整固定位置，降低现场安装的适配难度。

　　操作端采用加长杠杆手柄，手柄握持段做了滚花防滑处理，金属杆段与握持段采用过盈压装配合，避免长期受力后出现松动脱落，杠杆力臂的长度经过测算，在弯曲直径1/2英寸的普通低碳钢棒料时，单人施加正常握力即可达到弯曲所需的力矩，不需要额外加接延长套管，避免过载导致工装结构变形。弯曲执行端采用定模座加动模顶轮的结构，定模座上设置了不同直径的定位销轴，可适配2英寸以内不同弯曲半径的加工需求，销轴与底座孔采用间隙配合，更换时只需向上拔出即可完成切换，不需要额外拆卸紧固件，切换不同加工规格的时间可控制在1分钟以内。

　　底座上设置了角度刻度盘，刻度盘直接蚀刻在底座平板表面，不会因为长期摩擦出现标识脱落，弯曲作业时可直接参照刻度盘控制弯曲角度，减少反复测量校正的时间，角度刻度覆盖0到180度范围，满足常见的直角、U型弯、钝角弯等常规加工需求。进料定位端采用可调式丝杠锁紧结构，通过转动横向手轮即可调整夹紧块的位置，适配不同直径的待加工棒料或管材，夹紧块的接触端面做了圆弧槽处理，夹紧时不会在工件表面留下明显压痕，针对薄壁管材加工时，可更换配套的尼龙材质夹紧块，进一步避免夹伤管材表面。整套结构的受力部件均采用45号钢调质处理，关键受力销轴做了表面淬火，硬度达到HRC45-50，可承受长期反复弯曲作业的载荷，不会出现销轴变形、底座开裂的问题。从设计逻辑来看，这套工装优先考虑了无动力场景下的操作便利性，所有调节部位都不需要额外使用扳手等工具，手动即可完成规格切换与工件装夹，结构上没有易损的密封件、电子元件，日常维护只需定期在丝杠、转动销轴位置涂抹润滑脂即可，即使在潮湿、多粉尘的户外作业环境下也能稳定工作。安装边界方面，整套工装的底座长宽尺寸控制在可适配常规钳工台的安装范围，固定后手柄的操作回转半径不会超出普通工作台的边缘，操作时人员站在工装正面即可完成装夹、弯曲、卸料的全流程，不需要频繁移动站位。

　　在实际使用中，针对小批量的护栏弯制、铁艺构件加工、小型管线预制作业，这套工装的加工效率远高于手工敲击弯曲的方式，成型后的弯曲部位圆弧过渡均匀，不会出现手工弯曲常见的扁瘪、折角、角度偏差过大的问题，加工完成的工件不需要额外进行校形处理，可直接进入下一工序。针对冷作加工的特性，整套结构的受力路径做了优化，弯曲时的作用力直接通过底座传递到安装工作台，不会在丝杠、手柄连接部位产生额外的侧向弯矩，长期使用后各活动部位的磨损量极小，正常维护下的使用寿命可达到万次以上弯曲作业。
