手动操作式钻孔定位夹紧工装结构

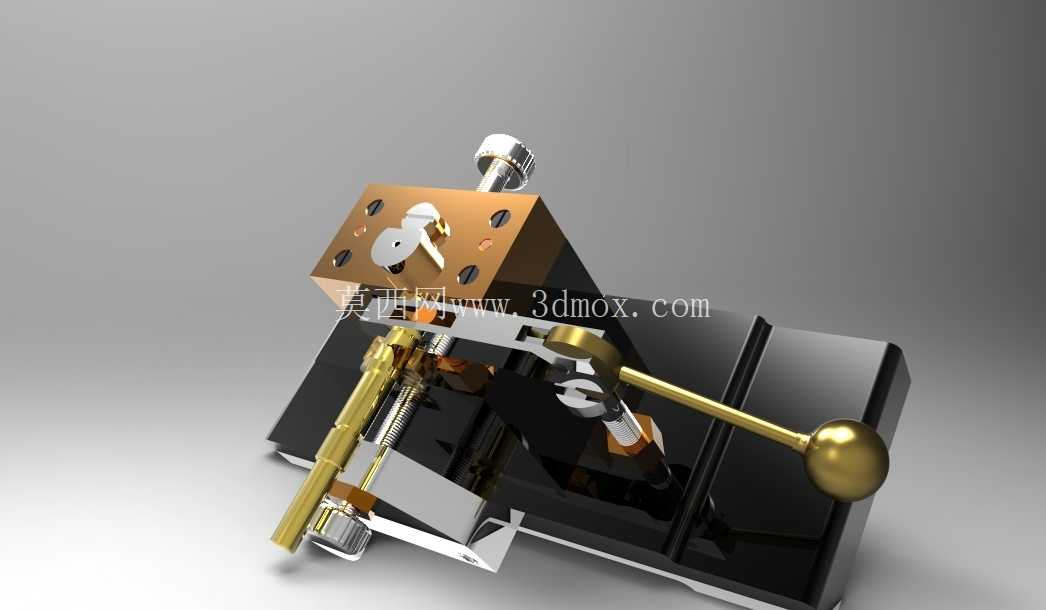

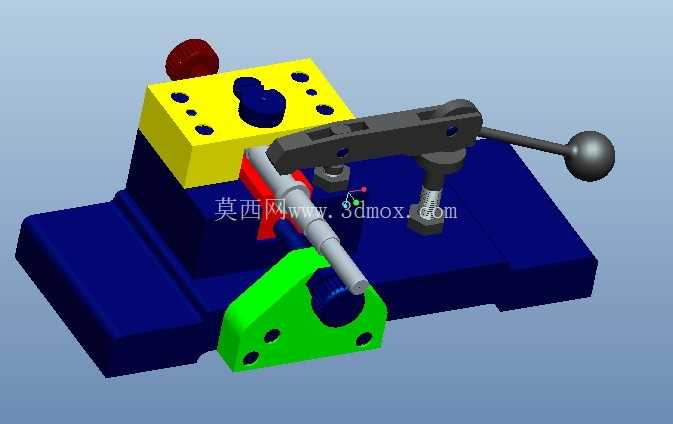

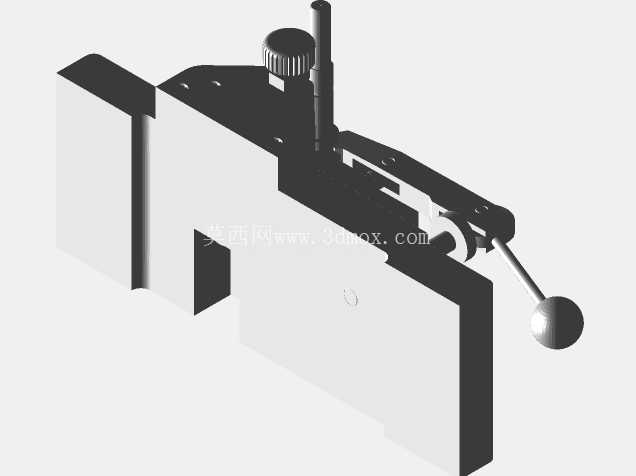

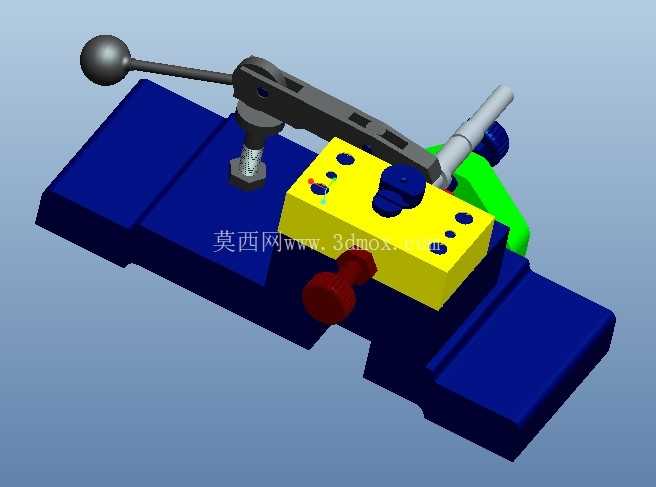

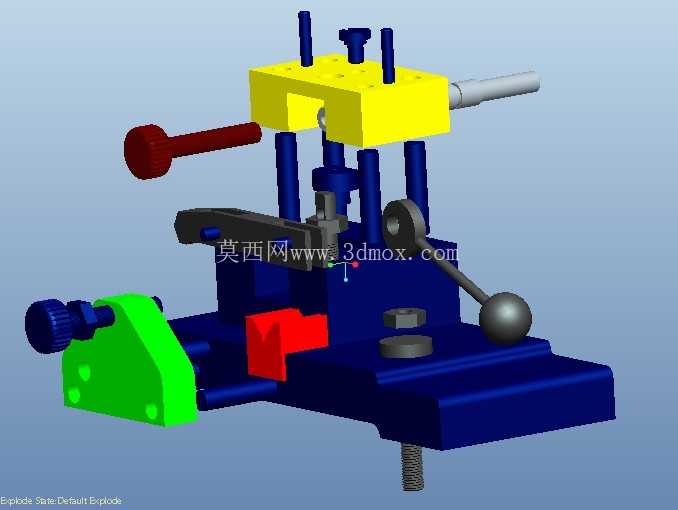

　　这套钻孔定位夹紧结构，主要服务于小型轴类、套类零件的钻孔工序加工场景，在普通台钻、立式钻床的单工序钻孔作业中应用广泛，尤其适配多品种小批量的机加工生产场景，无需配套复杂的液压或气动动力源，依靠手动操作即可完成工件的装夹与定位动作，对于没有集中气源的小型加工车间、维修班组的现场钻孔作业适配性极强。从结构功能逻辑来看，整套装置的核心分为定位基准模块、夹紧执行模块、操作驱动模块三个部分，定位基准模块采用V型块配合轴向定位挡销的结构，能够适配一定直径范围内的回转体零件装夹，工件装入后径向自由度被V型面完全限制，轴向靠端部的可调挡销确定钻孔位置的轴向尺寸，避免钻孔位置出现轴向偏移，定位块的安装面经过磨削加工，与夹具底座的平行度控制在0.02mm以内，保证钻孔轴线与工件基准轴线的垂直度要求。夹紧执行模块采用压板联动结构，操作端的球形手柄通过偏心轮结构传递夹紧力，扳动手柄到锁止位置时，偏心轮带动压块下行，将工件牢牢压在V型定位面上，夹紧力的大小可以通过偏心轮的偏心距调整，既保证钻孔过程中工件不会出现窜动，也不会因为夹紧力过大导致薄壁类工件出现装夹变形。操作驱动模块的手柄做了加长设计，操作力臂经过核算，操作人员仅需施加很小的扳动力即可达到足够的夹紧力，手柄端部的球形握套贴合手部操作轮廓，长时间重复装夹操作也不易产生手部疲劳。

　　从设计思路层面，这套结构优先考虑了装夹效率与定位精度的平衡，没有采用复杂的快换结构，而是通过可调式的定位挡销实现不同长度工件的快速适配，调整挡销位置时仅需松开侧面的锁紧螺钉，滑动到对应刻度位置后锁紧即可，无需每次装夹都重新找正钻孔位置。夹具底座采用标准化的T型槽安装接口，能够直接固定在标准钻床工作台上，安装边界尺寸控制在300mm*200mm以内，占用工作台面积小，不会干涉钻床的其他作业空间，整体高度控制在180mm左右，适配普通台钻的主轴行程范围，无需额外加高垫块即可完成钻孔作业。

　　结构上的钻套模块采用快换式钻套设计，根据不同的钻孔直径可以快速更换对应内径的钻套，钻套与钻模板的配合采用H7/h6的间隙配合，更换时无需拆卸其他部件，钻套的导向长度根据钻孔直径做了匹配，能够有效引导钻头切入工件，避免钻头刚接触工件时出现滑移偏斜，提升钻孔的位置精度。整套结构的运动部件都做了防松处理，偏心轮的转轴处加装了止动垫圈，避免频繁操作后转轴出现松动导致夹紧力不足，所有滑动配合面都预留了润滑脂注油孔，日常维护时仅需定期注入润滑脂即可保证操作顺畅，不会出现卡滞问题。

　　在实际加工场景中，这套工装可以完成径向孔、斜向油孔等多种类型的钻孔作业，针对不同材质的工件，只需要调整夹紧力的大小和更换对应材质的钻套即可，比如加工铜、铝等软质工件时，可以在压块与工件接触的位置加装铜质防护垫，避免装夹夹伤工件表面；加工钢件时则可以直接使用硬质压块，保证夹紧刚性。整套结构没有复杂的传动部件，加工制造难度低，普通的铣、磨、钻工序即可完成所有零件的加工，制造成本低廉，同时维护简单，没有易损的电子或气动元件，长期使用的故障率极低，非常适合小型加工单位作为通用钻孔工装使用，也可以作为自动化钻孔单元的手动上料工位工装使用，适配多品种柔性生产的需求。
