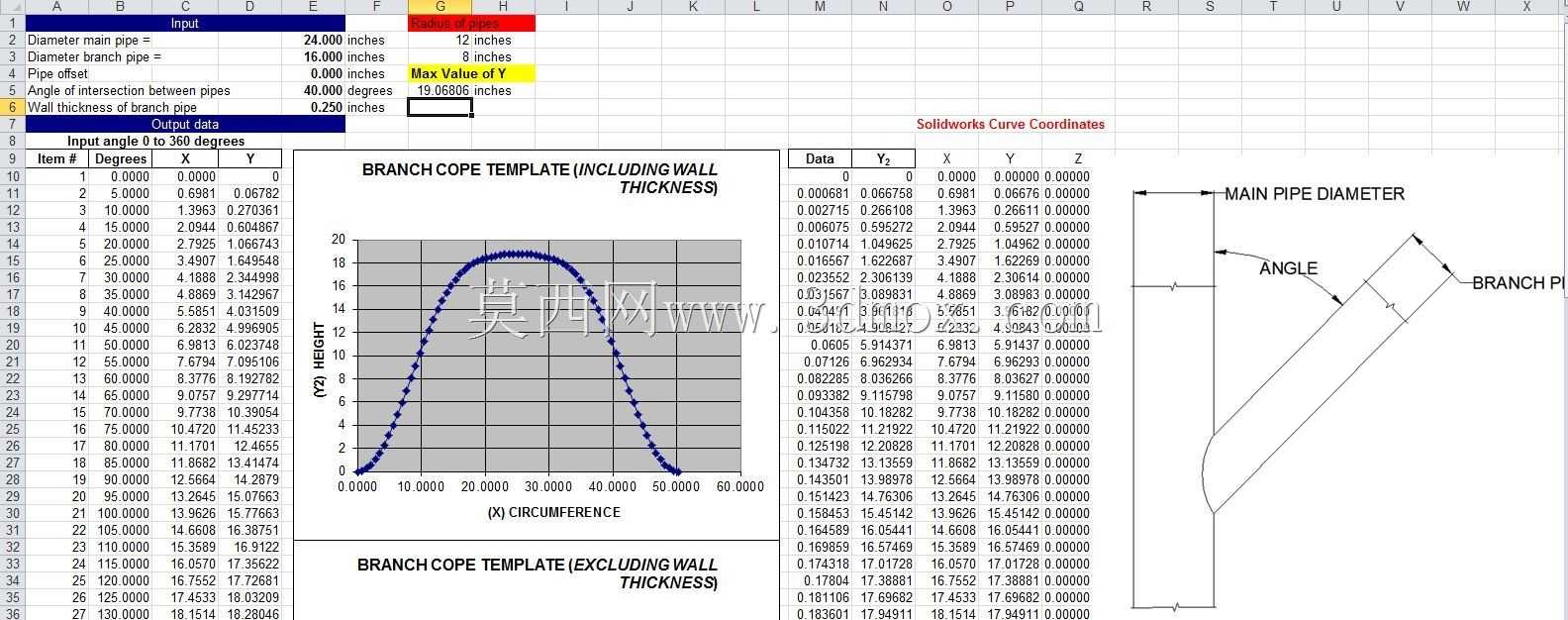

在现场管道预制、非标压力管路施工、化工管线改扩建这类场景里,斜交、正交、异径穿插的管道相贯口切割一直是一线加工的痛点,以往靠放样工手工画展开线,不仅对工人经验要求极高,遇到壁厚较大、相交角度非标准值的工况,很容易出现坡口间隙不均、组对错边量超差的问题,后续焊接时要么焊肉填充量超标产生应力集中,要么接口密封性达不到压力试验要求。这套计算工具的核心逻辑,就是把相贯线的空间坐标解算过程完全参数化,不需要操作人员掌握复杂的空间解析几何推导,只要把主管、支管的外径、壁厚数值,以及两根管道的空间相交角度输入对应单元格,就能自动输出全周等分角度对应的相贯点高度值,同时生成包含壁厚补偿的展开轮廓曲线,不管是做等离子数控切割的轨迹导入,还是手工放样的划线参考,都能直接取用坐标数据。
从功能覆盖来看,它既支持等径正交三通的展开计算,也能适配异径斜交、支管贯穿主管这类常见的管路节点,甚至可以处理支管偏心相交的特殊工况,计算过程中自动区分带壁厚的实际切割轮廓和剔除壁厚的内壁贴合轮廓,避免以往手工放样时忽略壁厚导致的支管端部与主管外壁贴合不严的问题。配套的坐标输出模块直接按三维曲线导入的格式排布数据,不需要二次整理坐标列,就能把离散点导入三维建模环境生成精确的相贯曲面,做管路干涉检查、焊接坡口预留的时候,不用再反复修正曲面偏差。

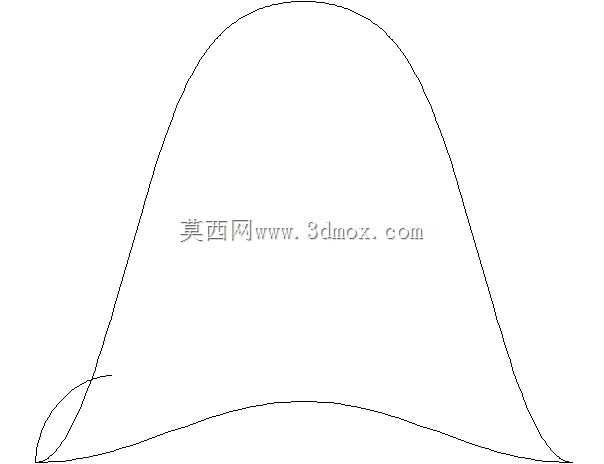

设计思路上完全贴合一线加工的实际流程,没有冗余的参数项,所有输入项都是管道下料时能直接拿到的实测参数,不需要额外换算公称直径、壁厚等级这类中间值。生成的展开曲线按圆周36等分输出点位,这个等分密度刚好匹配手工放样的划线精度,也能满足数控切割的轨迹插值要求,不会因为点位过疏导致轮廓折线化,也不会因为点位过密增加现场划线的工作量。考虑到现场加工时经常遇到不同壁厚的管道组对,计算逻辑里单独加入了壁厚偏移补偿,输出的两个展开模板分别对应支管外壁与主管贴合的切割线、支管内壁与主管贴合的切割线,加工带坡口的相贯口时,可以直接参考两个轮廓线的差值确定坡口角度的变化范围,不用再现场逐点测量修磨。
从安装和使用的边界来看,它不需要复杂的软件环境支撑,日常办公用的表格软件就能直接运行,不需要安装额外的插件或专业计算程序,现场技术人员在施工驻地的普通办公电脑上就能完成计算,甚至可以把计算好的坐标表打印出来带到下料现场直接使用。输出的坐标数据没有加密限制,可以直接复制到文本文件中,作为三维建模的曲线点输入,也能导入数控切割设备的控制系统生成切割轨迹,不需要做格式转换。对于做管路三维布置的设计人员来说,在方案阶段遇到特殊角度的相交节点时,可以快速算出相贯线的实际轮廓,提前判断支管和主管的位置是否存在碰撞,预留的操作空间是否满足焊接、保温的施工要求,不用等到详细建模阶段才发现节点布置不合理,减少方案反复调整的工作量。
在实际使用场景中,不管是厂区循环水管道的现场改造,还是工艺管线的预制厂批量下料,这套计算逻辑都能把相贯口的放样准备时间压缩到原来的五分之一以内,而且计算结果不受人工放样经验差异的影响,不同操作人员输入相同参数得到的展开轮廓完全一致,能有效保证批量加工的三通、斜接节点的尺寸一致性,减少现场组对时的修磨工作量,降低焊材的不必要消耗。对于小口径薄壁管道的加工,甚至可以直接把生成的展开轮廓打印出来贴在管壁上划线,省去了传统放样时做展开样板的材料和时间成本,遇到临时变更管道角度、管径的现场签证工况,能在几分钟内重新算出新的切割尺寸,不会耽误现场施工进度。
