多色办公布告栏工字图钉结构设计

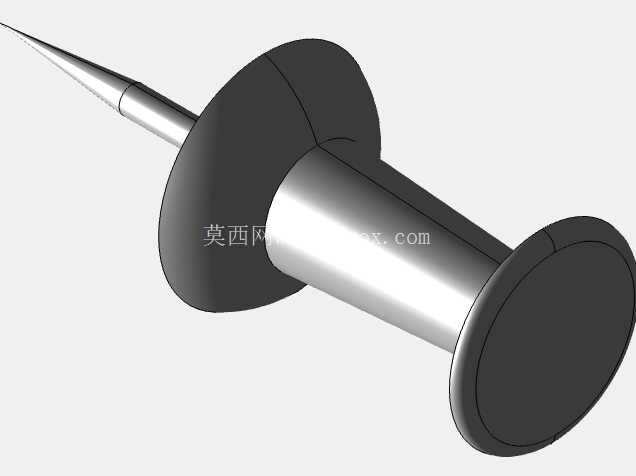

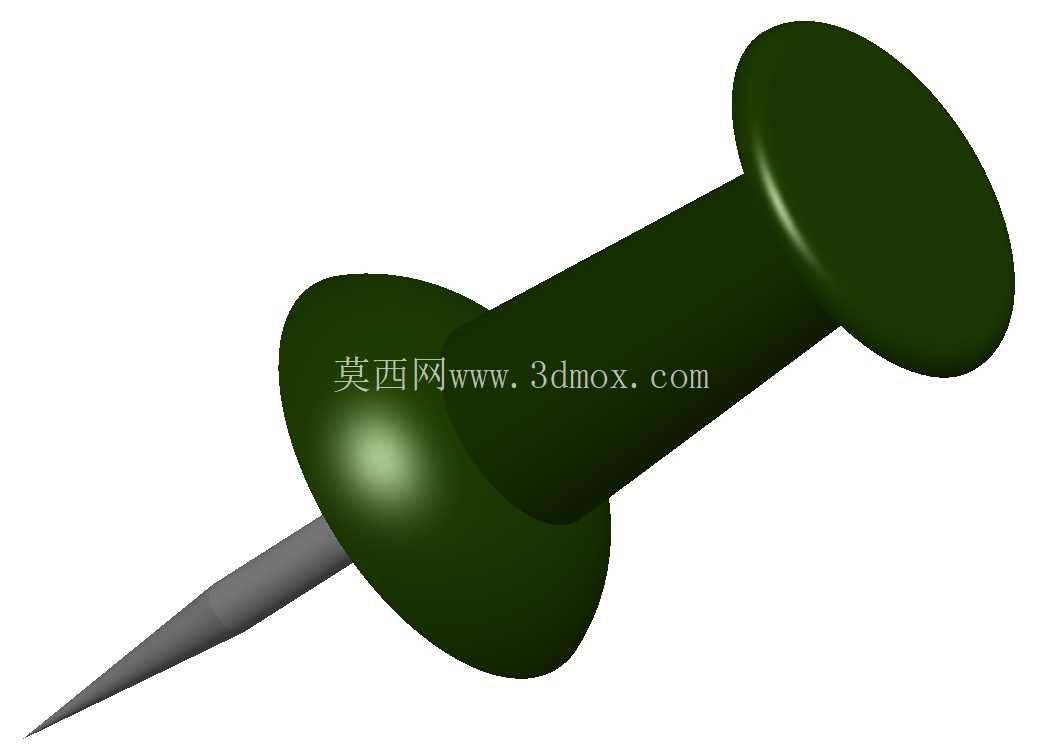

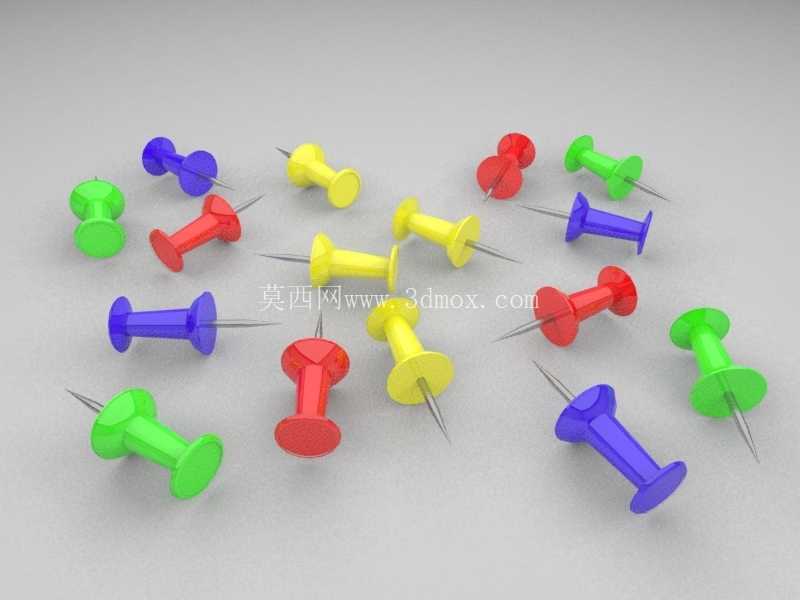

　　日常办公场景中，布告栏图钉是信息张贴固定的高频使用小件，这类产品看似结构简单，实则在细节设计上需要兼顾使用手感、固定可靠性与安全属性，才能适配不同场景的使用需求。从结构拆分来看，这类图钉分为塑料按压帽与金属针体两个核心部分，塑料帽采用圆盘加中心凸台的结构，凸台部分用于包裹金属针的尾端，既避免金属尾端外露划伤使用者，也能在按压时让手指的受力更均匀，不会因为局部压强过大产生按压痛感；圆盘部分的直径通常控制在10-12mm区间，这个尺寸既不会因为帽体过大占用布告栏过多张贴面积，也不会因为帽体过小导致按压时手指打滑，同时多色的帽体设计可以帮助使用者对张贴的信息做分类标记，比如红色标记紧急通知、绿色标记常规公示、蓝色标记待办事项、黄色标记备忘提醒，无需额外做标识就能快速区分信息类型，适配办公区公告栏、车间生产看板、教学展示板等多场景的信息分类需求。

　　金属针体采用直径0.8-1mm的镀锌钢丝制作，针尖做磨尖处理，穿刺阻力小，能够轻松穿透80gA4打印纸、铜版纸、薄卡纸等常见张贴材质，针体长度控制在10-11mm，刺入软木板、毛毡板等常规布告栏基材后，刺入深度保持在6-8mm，既能够保证纸张固定后不会因为轻微拉扯脱落，也不会因为针体过长穿透布告栏背板，避免布告栏背面露出针尖造成划伤风险。针体与塑料帽的连接采用过盈压装工艺，在塑料帽的凸台内部预留与针体直径过盈0.1mm的安装孔，压装时通过工装保证针体与塑料帽的同轴度，同轴度公差控制在0.1mm以内，避免针体歪斜导致穿刺时受力偏移，出现针体弯折或者固定不牢的问题。

　　塑料帽的材质选用ABS工程塑料，表面做哑光磨砂处理，既具备足够的结构强度，按压时不会出现帽体开裂的问题，也能避免光面塑料容易残留指纹、沾染污渍的问题，不同颜色的帽体采用色母粒直接注塑成型，长期使用不会出现掉色、染色的情况，即便在车间有少量油污、粉尘的环境下，用抹布擦拭即可清洁，不会残留顽固污渍。从安装使用的边界条件来看，这类图钉适配的布告栏基材硬度需要控制在邵氏硬度30-50A区间，也就是常规的软木、毛毡、EVA泡棉等公告栏材质，如果基材硬度过高，比如实木板、金属板，针体无法刺入就会出现针尖弯折、帽体开裂的问题；如果基材过软，比如厚度不足5mm的薄海绵板，针体刺入后握持力不足，容易出现图钉脱落、纸张下坠的情况。

　　在实际使用场景中，除了常规的纸张固定，这类图钉也可以用于固定轻质的装饰物件、线材走线临时固定、手工制作的临时定位等场景，针体的镀锌层能够满足常规室内环境的防锈需求，在相对湿度低于70%的室内环境下长期使用不会出现锈迹污染纸张或者布告栏的问题。设计过程中需要重点做针尖的锐度与强度平衡，针尖磨尖的角度控制在18-22度，这个角度下穿刺纸张的阻力最小，同时针尖不会因为过于尖锐而容易弯折，也能降低误触时的划伤风险；塑料帽的边缘做R0.5mm的圆角处理，没有尖锐的棱角，拿取时不会划伤手指。另外，针体与塑料帽的拉脱力需要控制在15N以上，避免拔取图钉的时候出现针体留在布告栏内、塑料帽被拔脱的情况，拔取时只需要捏住塑料帽的圆盘部分垂直向外施力即可轻松拔出，不需要撬动，不会对布告栏基材造成过大的损伤，长期反复使用也不会让布告栏的插孔过大导致固定力下降。从批量生产的角度来看，塑料帽采用一模多腔的注塑工艺生产，成型周期短，尺寸一致性好，金属针体采用标准钢丝切断磨尖后镀锌，供应链成熟，成本可控，组装工艺简单，只需要简单的压装工装即可完成组装，适合大批量生产供应办公文具市场。
