三坐标测量仪整机布局结构三维设计

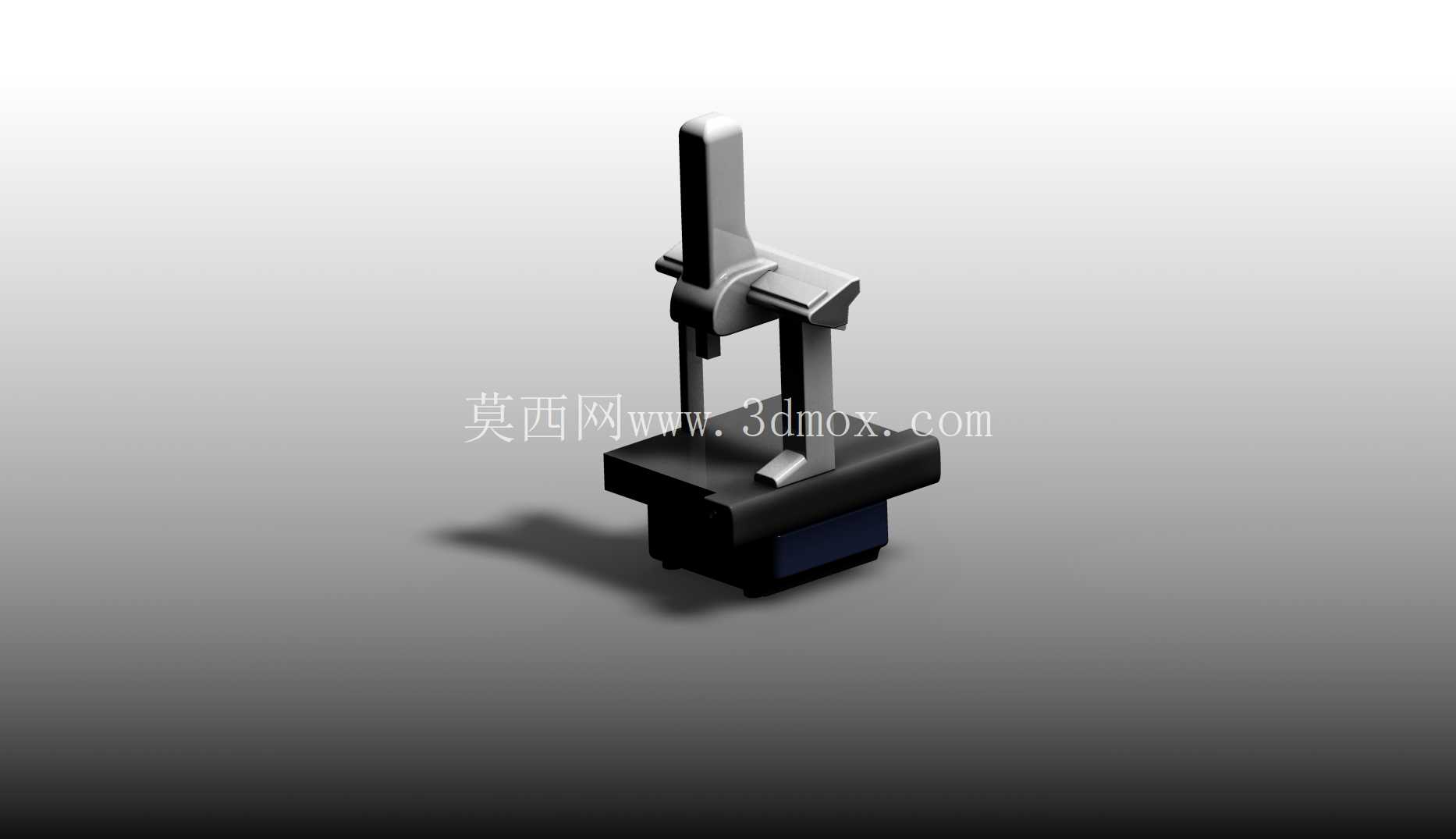

　　从结构设计逻辑来看，模型采用了经典的移动桥式布局，底部为整块花岗岩工作台作为测量基准面，这类材质的热膨胀系数极低，能在车间常规温变环境下保持基准面的平面度稳定，避免温度波动带来的测量基准偏移；Z轴采用垂直滑枕结构搭配双侧气浮导轨支撑，滑枕的运动直线度经过结构优化，在全行程移动过程中不会出现偏摆，保证测头接触工件时的位置精度；X向横梁采用轻量化高刚性截面设计，既降低移动部件的整体重量提升运动响应速度，又能避免横梁自身挠度变形带来的Y向测量误差，Y向导轨直接集成在工作台两侧的基座上，运动路径与工作台基准面平行，从结构根源上消除阿贝误差带来的测量偏差。这款三坐标测量设备的布局模型，核心围绕中小尺寸精密零部件的形位公差检测场景搭建，在机加工车间计量室、精密零部件入厂检验工位、模具修配现场的适配性极强，日常可覆盖冲压件尺寸轮廓检测、注塑件形位公差复核、机加工零件孔位同轴度验证、小型模具型腔尺寸校验等多类检测需求，能替代传统卡尺、千分尺、高度规等多类量具的组合测量工作，大幅降低复杂尺寸的人工测量误差。

　　设备的测量行程覆盖X向700mm、Y向700mm、Z向500mm，这个行程区间刚好适配绝大多数中小型工业零部件的检测需求，不管是小型汽车零部件、精密传动零件还是中小型模具模仁，都能直接放置在工作台上完成全尺寸检测，不需要多次挪动工件调整装夹位置；安装边界上，设备整体占地尺寸在行程基础上预留了两侧操作维护空间与后侧电气柜安装位，不需要额外做特殊地基处理，只要放置在水平度满足要求的硬化地面上就能完成调平投入使用，对车间安装环境的适配性较强。

　　从功能特性来看，这套结构预留了测头自动更换接口，后续可根据检测需求搭配接触式触发测头、扫描测头甚至非接触光学测头，完成不同类型工件的检测任务；三轴的传动结构采用同步带搭配精密直线导轨的组合，运动过程平稳无卡顿，低速测量时不会出现爬行现象，能保证测头接触工件瞬间的采样精度；设备的操作侧预留了足够的工件装夹操作空间，操作人员站在设备正面就能完成工件装夹、测头校准、测量程序调用的全流程操作，不需要绕设备走动，日常检测的操作效率较高。

　　在建模过程中，所有运动部件的行程限位位置都做了明确的结构标识，导轨的安装基准面、滑枕的配合公差带都按照实际设备的装配要求做了结构还原，不管是用于计量室设备布局规划、新员工的设备结构培训，还是测量工装的适配设计，都能直接作为结构参考使用；模型中各运动部件的装配关系完全按照实际设备的装配逻辑搭建，没有出现运动干涉的结构问题，Z轴的平衡配重结构也做了还原，能直观看到设备垂直轴的重力补偿设计逻辑，帮助结构设计人员理解三坐标设备的刚性匹配设计思路。针对车间现场的使用场景，这套结构的外部防护预留了光栅尺安装位与防尘罩安装槽，能适配车间多粉尘的使用环境，避免粉尘进入导轨面影响运动精度；工作台面预留了标准螺纹孔阵列，可直接搭配通用夹具完成不同形状工件的装夹固定，不需要额外制作专用装夹底板，降低日常检测的工装成本。
