EQ5设备安装用燕尾导向连接板结构

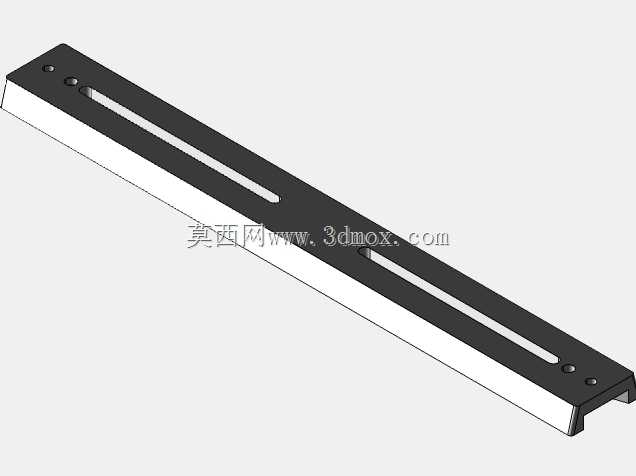

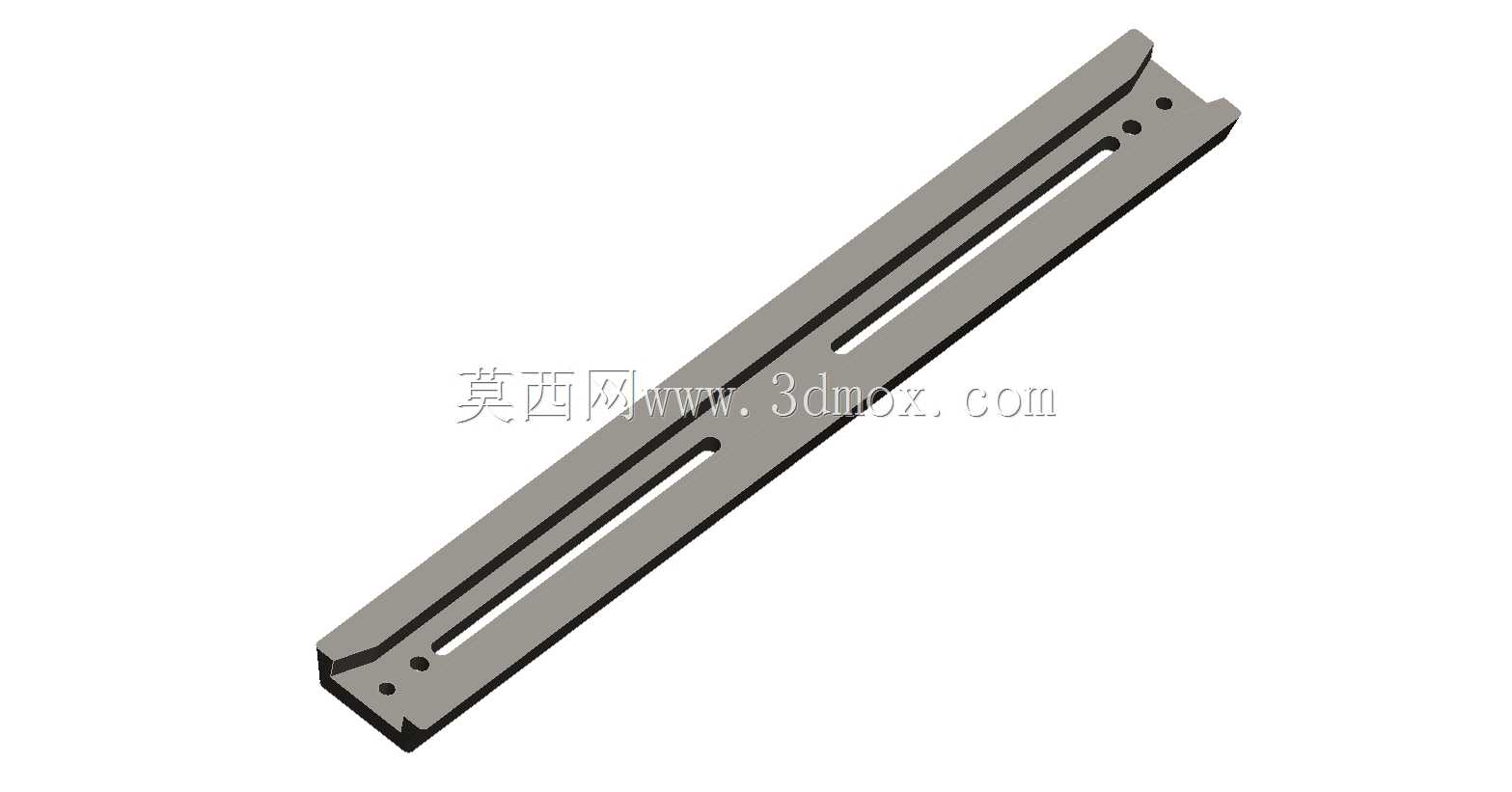

　　在自动化装配、检测类EQ5系列设备的工位搭建过程中，这类燕尾结构安装板是工位模组快速换型、位置微调的核心承载构件，日常产线换产时，操作工人无需完全拆解工位固定结构，仅需松开侧边锁紧顶丝，即可顺着燕尾导向方向调整对应功能模组的安装位置，大幅压缩换产调试的停机时长，在3C电子小零件装配、小型五金件尺寸分选这类需要频繁切换工装的产线场景中，这类构件的使用频率极高。从结构设计逻辑来看，该构件整体采用长条形等截面设计，主体沿长度方向加工通长的燕尾导向槽，槽体两侧的配合面经过精密铣削加工，表面粗糙度控制在合理区间，既能保证滑动配合时的顺畅度，又能避免间隙过大导致的模组安装晃动，构件两端设计有定位止口，当滑动模组调整到极限行程位置时，

　　止口可以起到硬限位作用，防止调整过程中模组从导向槽中滑脱，避免产线调试时的零件坠落损坏风险。构件本体上沿长度方向排布的多组安装孔，分为两类功能：一类是沿导向槽平行方向排布的长条形腰型孔，用于安装固定待调整的功能模组，腰型孔的长度覆盖了该构件允许的模组调整行程范围，锁紧螺丝可在腰型孔内自由滑动到目标位置后锁紧，无需在构件上额外加工密集的定位孔，既简化了零件加工工序，也让位置调整的精度不受孔位间距的限制；另一类是分布在构件两端的圆形沉头孔，用于将燕尾板整体固定在设备的主体机架上，沉头孔设计可以让锁紧螺丝的头部完全埋入构件本体表面，不会突出平面干涉滑动模组的移动路径。从安装边界维度考量，

　　该构件的宽度方向尺寸与EQ5系列标准型材的安装面宽度完全匹配，安装时无需额外加工转接板，可直接通过端面沉头孔锁附在标准铝型材机架的对应槽位上，构件的整体厚度经过受力校核，在承载常规小型检测传感器、气动夹爪这类轻载模组时，不会出现受力弯曲变形的情况，导向槽的燕尾角度采用行业通用的55度标准角度，可与市面上同规格的燕尾滑块直接互换，无需单独定制配套滑动件，降低设备的后期维护备件成本。在实际设计建模过程中，这类构件需要重点关注导向面的形位公差控制，两侧燕尾配合面的平行度公差需要控制在0.02mm以内，否则滑动过程中会出现卡滞、松紧不一的问题，腰型孔的中心线需要与导向槽的滑动方向保持严格平行，否则锁紧螺丝在腰型孔内滑动时会出现别劲的情况，

　　影响调整的顺畅度。构件的边角位置全部做了小尺寸倒角处理，既可以去除加工过程中产生的毛刺锐边，避免装配工人操作时被划伤，也能在安装滑块时起到导向引入的作用，让滑块可以更顺畅地推入燕尾槽内，无需反复对位调整。不同于普通的平板安装件，这类带燕尾导向的安装板将承载功能与导向功能整合为一体，不需要额外搭配线性导轨即可实现小行程的位置调整功能，在轻载、短行程调整的工位场景中，相比单独采购导轨加安装板的方案，能节省近六成的构件成本，同时整体结构更紧凑，占用的安装空间更小，适合在设备内部空间局促的位置使用。在实际产线应用中，这类燕尾板还可以根据工位需求多根平行排布，用于安装跨度较大的工装板，多根燕尾板的导向面需要保持在同一水平面上，平行度误差控制在允许范围内，避免工装板滑动时出现卡阻，构件的材质一般选用45号钢经调质处理，表面做发黑防锈处理，兼顾结构强度与使用耐久性，在有轻量化需求的特殊场景中，也可以选用6061铝合金材质加工，通过硬质阳极氧化处理提升导向面的耐磨性能，适配不同的设备载荷与使用环境要求。
