双耳式铰接连接构件结构设计

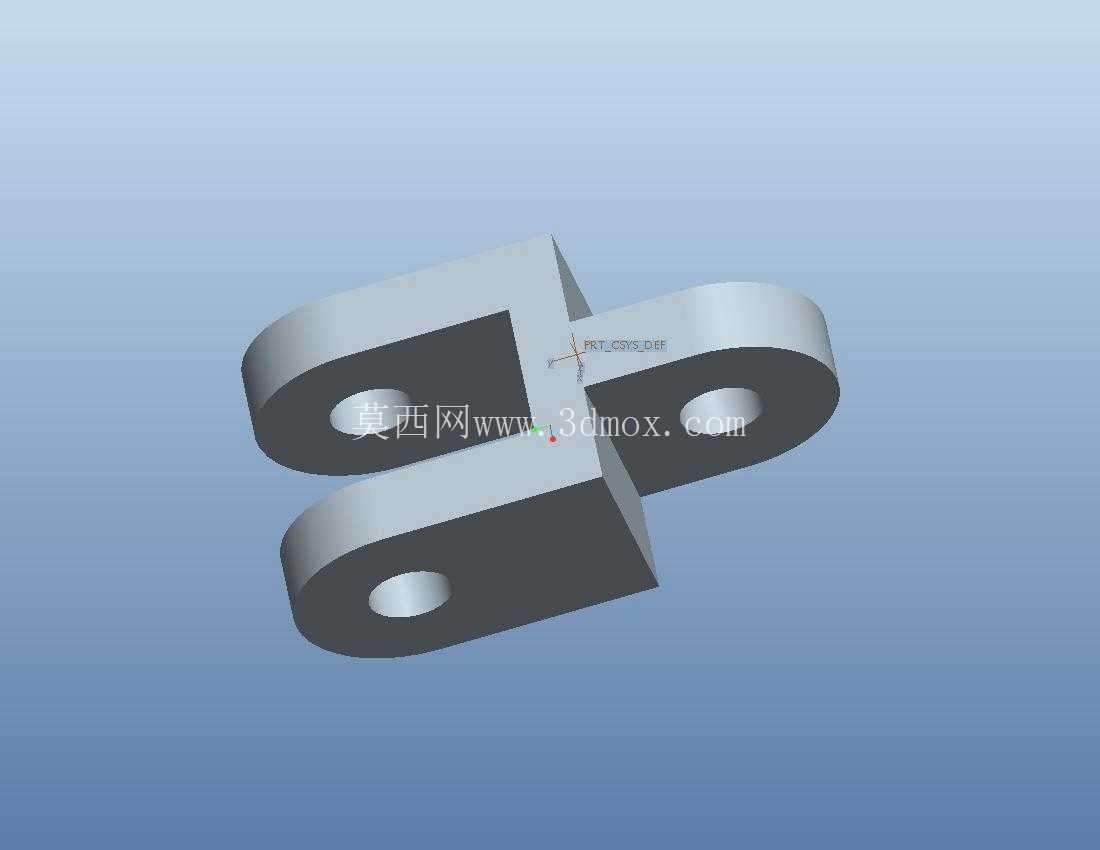

　　该铰接连接构件主要应用于需要实现相对转动的机械传动链路中，常见于工程机械的连杆机构、自动化生产线的摆臂连接部位、物流设备的活动关节处，作为两个刚性部件之间的活动衔接载体，能够在传递既定载荷的同时，允许连接双方围绕销轴轴线完成设定角度范围内的往复摆动，避免刚性连接在设备运行过程中因形变错位产生的应力集中问题。从功能特性来看，构件采用一体化铣削成型的双耳式结构，主体为块状基座，上下平行延伸出两个带同轴通孔的耳板，单耳板的通孔与基座侧面垂直，两个耳板的通孔同轴度公差控制在0.02mm以内，确保销轴穿入后不会出现卡滞、偏磨的情况；基座另一侧延伸出单耳板结构，同样开设同轴通孔，用于与另一侧的部件完成铰接，整体结构的载荷传递路径经过优化，耳板与基座衔接处做了大圆角过渡处理，能够有效分散交变载荷作用下的应力峰值，避免长期往复运动过程中出现疲劳断裂的问题。

　　设计过程中首先明确了构件的受力边界，按照额定径向载荷12kN、摆动频率每分钟15次的工况要求，先确定了耳板的厚度与通孔直径的匹配关系，通孔直径选取适配标准圆柱销轴的尺寸，耳板厚度按照剪切强度校核结果预留1.5倍安全系数，基座的整体宽度与两个平行耳板的间距匹配常规单耳铰接端的厚度尺寸，安装时仅需将对接部件的单耳端插入两个平行耳板的间隙中，对齐通孔后穿入销轴加装轴向限位卡簧即可完成装配，不需要额外加工适配结构。

　　外形尺寸方面，构件整体长度控制在适配常规连杆机构的安装空间范围内，两个平行耳板的外端面间距小于基座主体宽度，单耳延伸端的厚度与平行耳板的单块厚度保持一致，所有通孔的端面都做了0.5mm的倒角处理，既方便销轴装配时的导入，也能去除机加工产生的毛刺，避免装配过程中划伤操作人员或对接部件表面。从安装边界来看，构件摆动过程中，双耳端的最大转动半径不会超出基座外侧轮廓，单耳端的摆动范围也经过干涉校验，在设定的±30°摆动角度内，不会与相邻的连杆、机架部件产生运动干涉，基座的底面为平整加工面，若需要做固定端使用时，可直接通过压板压紧在安装基准面上，不需要额外加工定位槽。

　　结构细节上，耳板的通孔内壁粗糙度达到Ra1.6，能够减少销轴转动过程中的磨损，延长铰接副的使用寿命，构件整体没有冗余的减重孔设计，在满足强度要求的前提下尽可能简化了外形轮廓，降低机加工的工序复杂度，适合采用常规的铣削、钻削工艺完成批量加工，不需要特殊的定制刀具或加工设备。实际应用中，这类铰接构件可以替换同尺寸规格的标准铰接支座，也可以根据具体设备的安装空间调整耳板的长度与通孔的位置，适配不同摆角、不同载荷的传动场景，在装配时需要注意保证两个对接部件的铰接端面贴合间隙控制在0.1mm以内，避免运行过程中出现轴向窜动，销轴装配完成后需要在通孔端部加注润滑脂，降低转动副的摩擦阻力，减少长期运行的磨损量。
