铸造工装用L型铰接定位夹紧构件

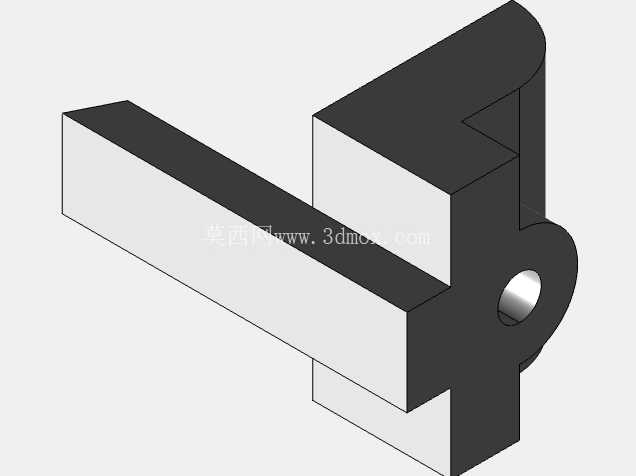

　　该构件主要应用于中小型铸件造型生产线的工装夹具单元，适配垂直分型无箱射压造型线的模具侧装夹紧工位，也可用于手工造型工位的活块定位锁紧环节，在砂芯组芯工序中承担侧压定位的功能，避免合模过程中砂芯偏移导致的铸件错箱、壁厚不均缺陷。从结构功能来看，构件分为长条形压接臂与带铰接孔的基座两部分，长压接臂的平直端面为压合工作面，加工时需保证平面度不低于0.05mm，与砂芯或活块的接触面贴合率达到85%以上，才能保证压紧力均匀分布，不会压损砂型棱角。基座部分的铰接孔为核心安装基准，孔内设计有衬套安装位，可配套自润滑铜衬套降低铰接转动时的磨损，铰接孔的轴线与压接臂工作面的平行度公差控制在0.03mm以内，保证夹紧动作时压接面不会出现偏斜。

　　设计阶段优先考虑了工装的受力特性，压接臂采用变截面结构，靠近基座的位置厚度逐步增加，抵消夹紧力作用下的悬臂弯矩，避免长期反复受力出现臂体变形；基座与压接臂的过渡位置设计有R3的圆角过渡，减少应力集中，提升构件的疲劳寿命，适配铸造车间多班次连续生产的高频次动作需求。外形尺寸方面，压接臂的有效工作长度为120mm，可覆盖最大100mm宽度的砂芯或活块压接需求，基座总高度为85mm，铰接孔中心距离基座底面的高度为40mm，安装时可通过基座底面的两个M6螺纹孔固定在夹具安装板上，安装边界需保证构件转动时周边预留至少15mm的安全间隙，避免与模具的导向销、顶杆等部件发生运动干涉。

　　铰接孔的内径为12mm，适配标准直径12mm的铰接销轴，销轴与孔的配合公差选用H8/f7，既保证转动灵活，又不会出现过大的旷量影响定位精度。构件的非工作面做了发黑防锈处理，适应铸造车间多粉尘、高湿度的工作环境，压接工作面则做了淬火处理，表面硬度达到HRC45-50，避免长期与砂型摩擦出现工作面凹陷，延长工装的维护周期。实际使用中，该构件配套气缸或手动凸轮锁紧机构使用，当夹紧动作触发时，构件绕铰接销轴转动，压接臂平压在砂芯的定位台阶上，锁紧后可承受最大150N的侧向推力，足以抵抗射砂过程中砂流对砂芯的冲击，不会出现砂芯移位问题。设计时也考虑了构件的互换性，所有安装尺寸、配合尺寸均按照工装夹具通用标准设计，损坏后可直接替换同规格构件，不需要对夹具本体进行二次加工，降低生产线的停机维护时间。
