乘用车双色运动款铝合金轮毂结构设计

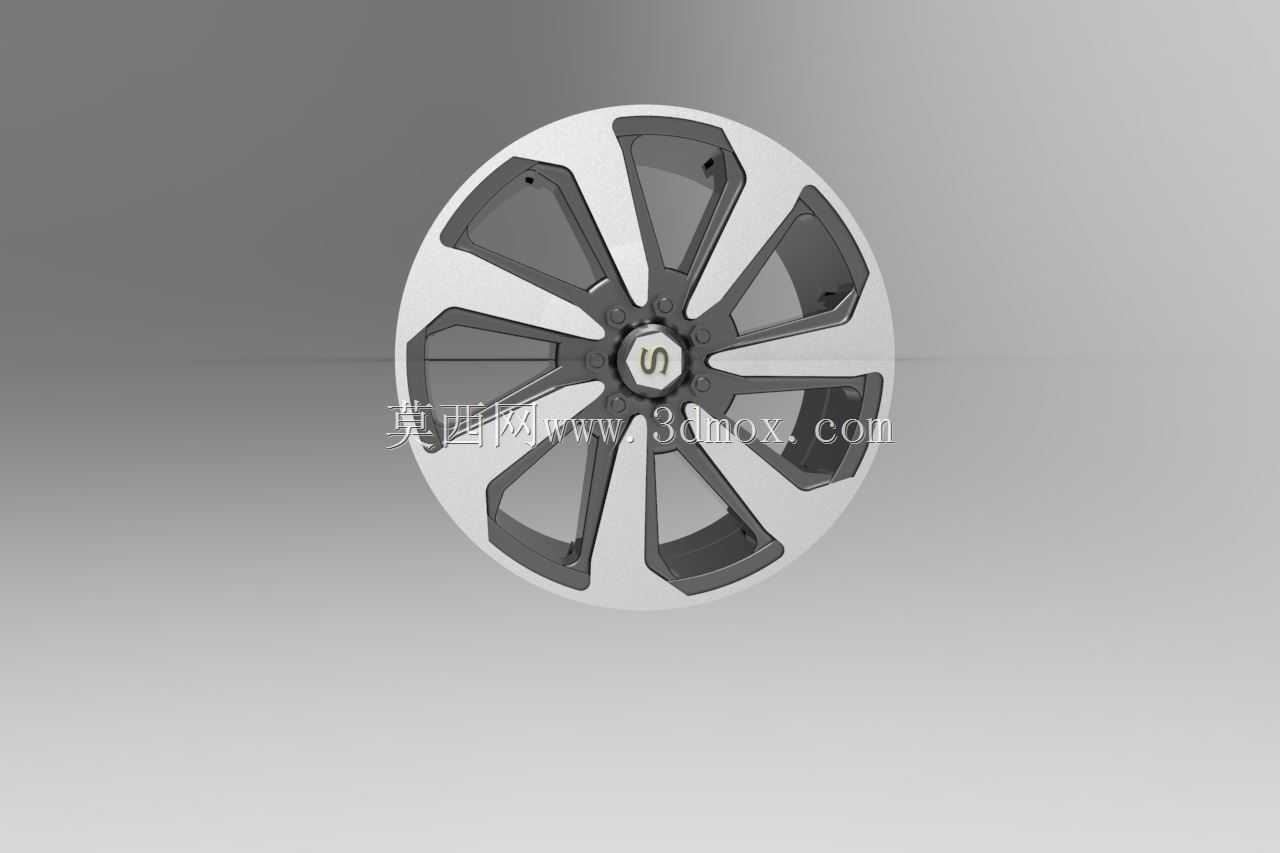

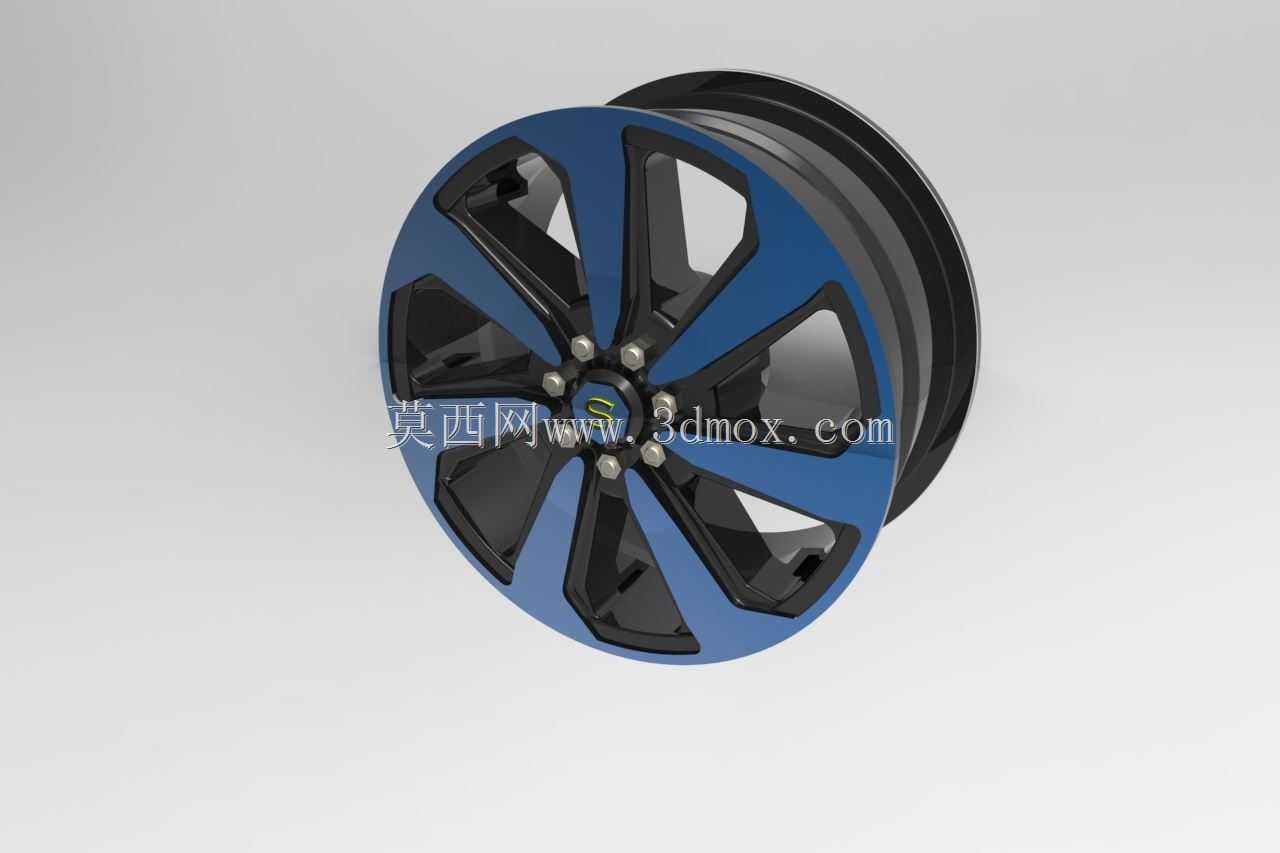

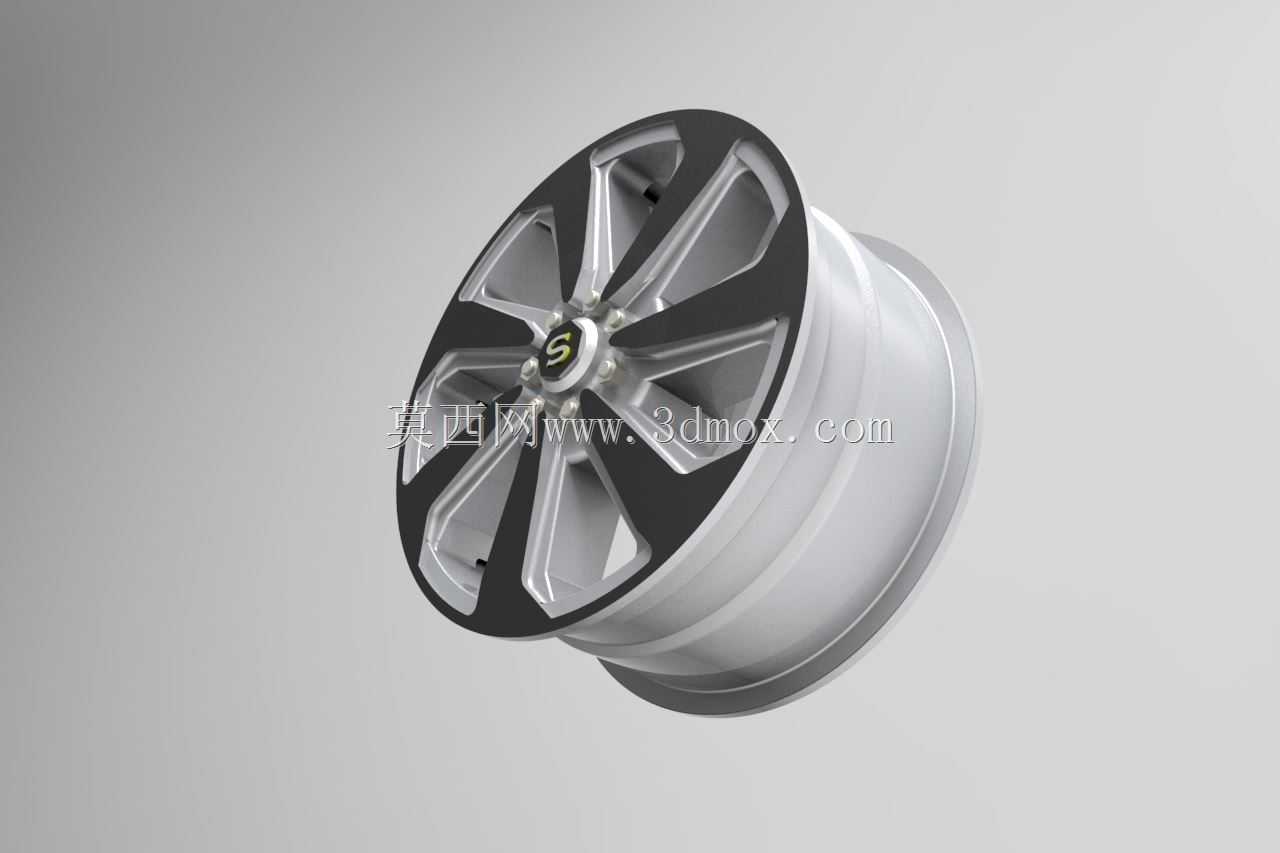

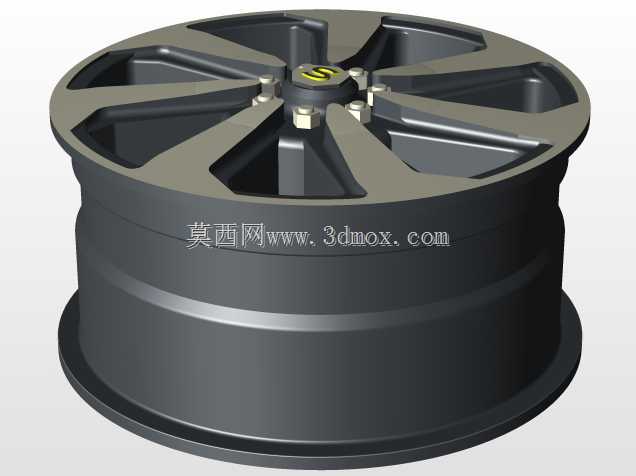

这款铝合金轮毂主要面向民用乘用车改装与配套场景，适配常规紧凑级家用轿车的安装需求，日常行驶中承担承载车身重量、传递制动与驱动力矩的核心作用，同时兼顾散热与外观装饰属性。建模初期先确定安装边界参数，匹配主流车型5孔螺栓孔分布规格，中心孔直径、轮辋偏距都严格遵循对应车型的装配公差要求，轮辋宽度适配常规17英寸民用轮胎，轮缘处做了加厚处理，应对日常行驶中磕碰路肩的冲击载荷。设计思路上采用双色撞色的运动风格，辐条做了内凹的立体切削造型，既降低辐条区域的视觉厚重感，也能在车辆行驶时引导气流穿过辐条间隙，带走制动片工作产生的热量，降低制动系统热衰减风险。建模时先绘制轮辋的旋转截面草图，通过旋转特征生成轮辋基体，再单独绘制单根辐条的轮廓，通过阵列特征完成整圈辐条的布局，之后对辐条与轮辋、辐条与中心安装盘的衔接位置做圆角过渡处理，避免应力集中，中心安装台预留了气门嘴安装孔、螺栓孔的安装位置，每个孔位周边都做了凸台加强结构，保证安装点的结构强度。表面处理上区分了亮面切削区域与哑光喷涂区域，建模时通过不同的曲面分层来区分两种表面的边界，保证后期渲染或加工时的边界精度。轮辋的胎圈座位置严格遵循轮胎安装的标准尺寸，保证轮胎安装后的密封性与同轴度，辐条背面做了偷胶减重设计，在不降低结构强度的前提下降低轮毂整体重量，减少簧下质量，提升车辆的操控响应性。建模过程中需要反复校验辐条的受力路径，确保车辆过弯、经过颠簸路面时，载荷能均匀从中心安装盘传递到轮辋再到轮胎，避免局部应力过大导致的轮毂开裂问题，同时轮辐的间隙尺寸也需要考虑制动卡钳的避让空间，避免安装后出现卡钳蹭辐条的问题。
