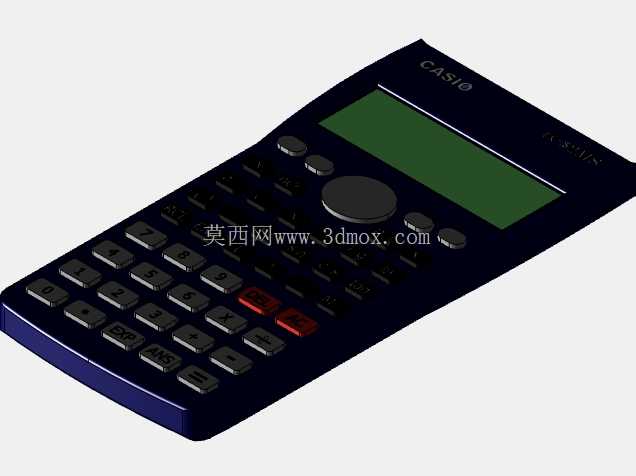

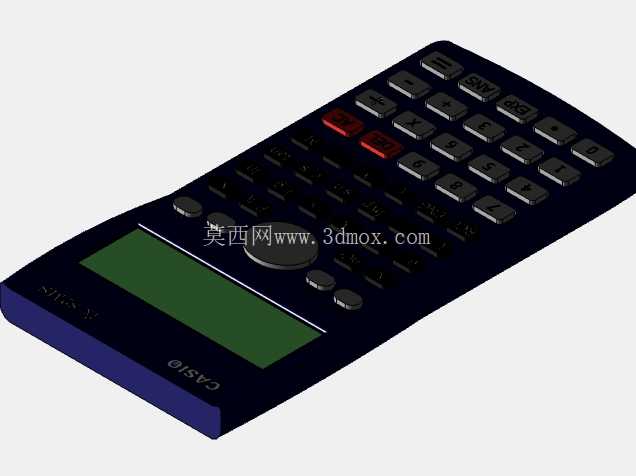

卡西欧fx-82MS科学计算器外观结构建模

　　日常教学、工程测算场景里，手持科学计算器是普及率极高的便携计算工具，卡西欧fx-82MS作为覆盖中小学数理计算、普通工程现场快速验算的经典机型，其结构建模需要兼顾手持握持的人机工程逻辑、按键操作的行程合理性、屏幕显示区域的防护设计，才能还原实物的使用质感。从实际使用场景出发，这类计算器常被放置在课桌、工程绘图桌面、工装工具包内，外壳需要具备一定的抗刮擦、抗轻微跌落的结构强度，建模时外壳的圆角过渡不能仅做外观美化处理，上壳与下壳的扣合位置需要预留0.15mm的装配间隙，同时在边角位置做加厚的筋位设计，模拟实物跌落时的应力分散结构，避免日常使用中边角开裂的问题。

　　按键区域的布局完全遵循实物的操作逻辑，数字按键、功能运算按键、第二功能切换按键的高度差做了区分，常用的数字按键凸起高度为1.2mm，功能按键凸起高度为1.0mm，红色标识的清零、模式切换按键凸起高度为1.5mm，不同高度的按键设计能让使用者在盲操作时通过触感快速区分按键功能，减少误触概率；每个按键的底部都预留了0.8mm的按压行程空间，对应实物硅胶按键的形变范围，建模时按键与面板开孔的单边间隙控制在0.1mm，既不会出现按键卡滞，也不会因间隙过大导致灰尘进入机身内部。

　　屏幕区域采用下沉式设计，屏幕表面比上壳平面低0.3mm，形成一圈天然的防护边框，当计算器屏幕朝下放置在桌面时，屏幕表面不会直接接触桌面，避免屏幕被硬物刮花；屏幕周边的黑色遮光边框建模时做了细微的斜度处理，模拟实物的遮光结构，减少环境光线在屏幕边缘的反光，提升显示内容的辨识度。机身整体的外形尺寸遵循手持设备的人机尺寸，宽度控制在78mm，长度控制在155mm，机身最厚位置为13.5mm，这个尺寸刚好适配成年男性单手握持的掌宽范围，拇指可以轻松覆盖所有数字按键区域，不需要频繁挪动持握位置就能完成大部分计算操作；机身背面的电池仓位置做了内凹设计，仓盖与机身背面齐平，不会出现凸起硌手的问题，仓盖的卡扣位置做了隐藏式处理，保证机身背面的平整性，放在光滑桌面上时不会出现晃动。

　　从设计思路上看，这款机型的结构没有多余的装饰性设计，所有外观曲面都服务于实际使用需求：机身两侧的细微收腰弧度，是为了提升握持时的贴合度，减少长时间持握的硌手感；按键表面的内凹弧度，刚好匹配指尖的接触轮廓，按压时受力更均匀；上壳表面的细磨砂纹理建模时通过细微的面偏移做了模拟，还原实物防滑不留指纹的表面质感。在安装边界的考量上，这款计算器的内部PCB板、按键导电胶、屏幕模组、电池仓的堆叠空间都做了1:1的还原，PCB板与上下壳的定位柱位置完全对应，导电胶层的厚度为2mm，刚好填充按键底部与PCB板触点之间的空间，屏幕模组的FPC排线预留了弯折空间，电池仓的尺寸适配两节7号电池的安装尺寸，仓内的弹簧触点位置做了凸起定位，模拟实物电池安装时的导电接触结构。对于结构设计从业者来说，这类手持消费电子设备的建模，核心不是还原外观相似度，而是通过结构细节的还原，理解便携设备在人机工程、装配间隙、结构强度之间的平衡逻辑，比如看似简单的外壳圆角，实际是结合了模具脱模斜度、跌落应力分散、握持触感三个维度的需求设计的，按键的高度差、间隙大小，也是经过大量用户操作测试后确定的最优参数，这些细节都能为同类手持设备的结构设计提供参考。
