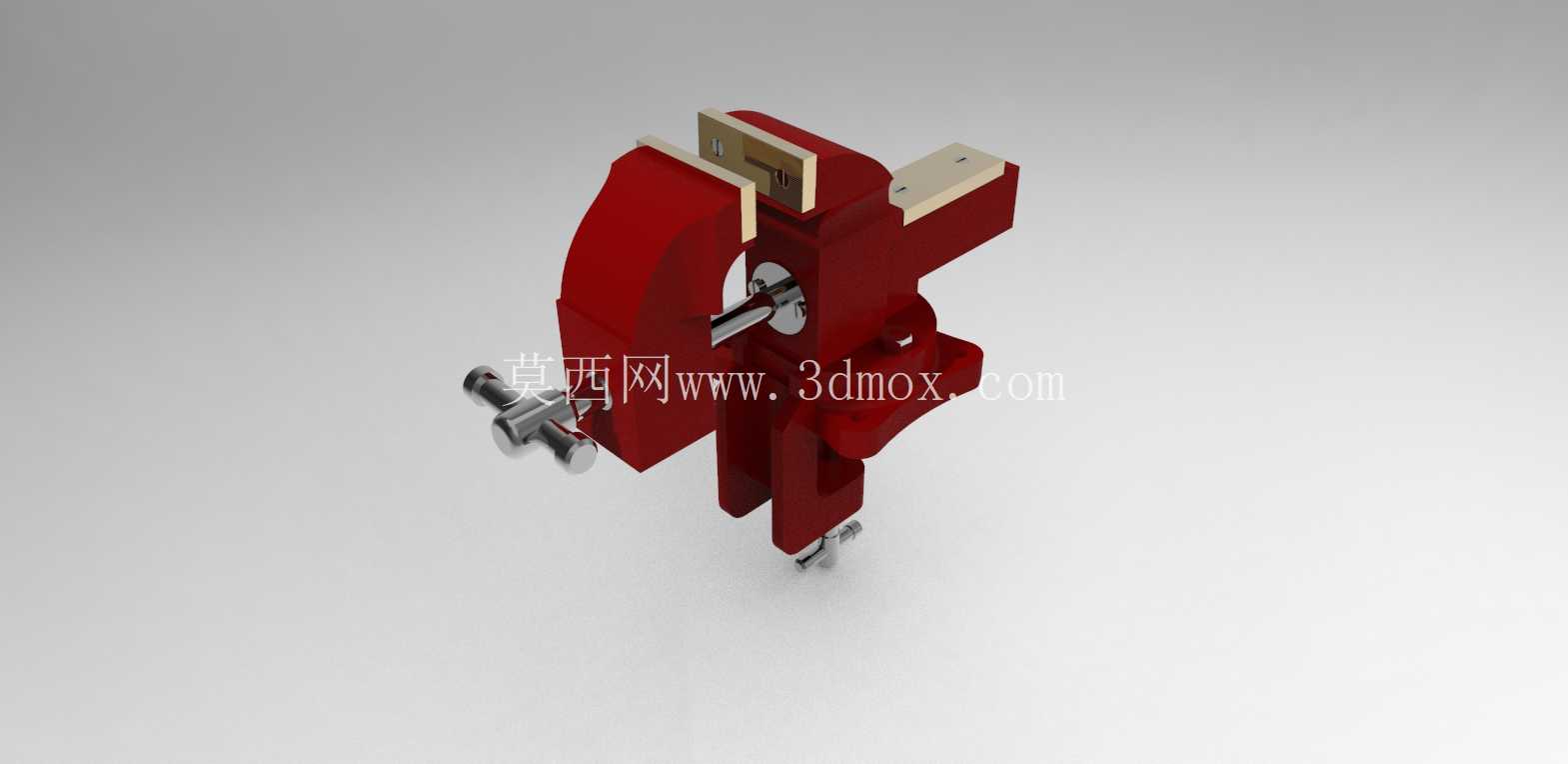

机加工夹持用台虎钳装配结构设计

在常规机加工、钳工装配、小型工件维修的作业场景里，台虎钳是工位上不可或缺的基础夹持工装，不管是台式钻床的进给钻孔、锉削修形、套丝攻牙，还是小零件的铆接、打磨、部件组装，都需要依靠台虎钳提供稳定的夹持力，避免工件在受力过程中出现位移、翘曲，保障加工精度与操作安全。这套台虎钳装配结构，核心围绕稳定夹持、操作便捷、装调余量充足几个核心需求展开设计，没有冗余的花哨结构，所有部件都服务于实际夹持作业的功能落地。

从功能特性来看，整套结构拆分下来包含杆、螺母、手柄、金属板、固定钳身右部、活动钳身左部、主体基座几个核心模块，各部件之间的配合公差经过合理预留，既保证活动钳身的进给顺畅无卡滞，又能避免配合间隙过大导致的夹持晃动。传动部分采用丝杆螺母副结构，转动手柄时，丝杆带动活动钳身沿主体导轨做直线进给，螺母与活动钳身的连接位置预留了磨损补偿间隙，长期使用出现磨损后可以通过调整紧固件消除空程，不需要整体更换核心传动件，降低日常维护成本。钳身的夹持面做了平行度设计基准，当钳口完全闭合时，两个夹持面的平面度、平行度控制在机加工装夹允许的公差范围内，装夹规则矩形工件时不会出现受力倾斜，保障加工基准的一致性。

设计过程中优先考虑了实际工位的安装边界，主体基座底部预留了标准的工作台安装螺栓孔位，可以直接固定在常规钳工台、机床辅助工作台的台面上，安装孔的跨距适配市面上多数通用工作台的T型槽间距，不需要额外加工过渡连接板就能完成固定。整体外形尺寸控制在合理范围内，不会占用过多工位操作空间，同时钳口的最大张开行程可以覆盖常规小型机械零件、五金工件的夹持需求，不管是几毫米厚的金属板材，还是直径几十毫米的轴类零件，都能找到合适的夹持位置。钳身主体采用铸铁类结构的设计思路，保证整体刚性，夹持过程中承受较大的夹紧力时不会出现形变，金属板类部件作为钳口的安装基板，表面做了平整处理，可以根据作业需求更换带防滑齿的硬钳口、或者保护软质工件的铜质、尼龙钳口，拓展不同场景的使用范围。

从实际使用的细节设计来看，手柄的长度经过力学优化，操作人员不需要借助加力杆，仅靠手部力量转动手柄就能提供足够的夹持力，避免过度施力导致丝杆变形或者工件夹伤。活动钳身与主体导轨的配合面设计了储油槽，日常维护时只需要在槽内加注少量润滑脂，就能长期保证进给顺畅，减少导轨面的磨损。固定钳身与主体基座为一体化结构设计，从根源上消除了连接松动的隐患，承受敲击、钻削振动时不会出现位置偏移。整套装配结构的各部件连接逻辑清晰，拆解组装不需要特殊工具，日常清理钳身内的铁屑、杂物时可以快速拆分活动部分，清理完成后即可快速复位，不会因为维护繁琐影响工位作业效率。

在不同的作业场景下，这套台虎钳结构都能适配对应的使用需求：做精密零件修配时，可以通过微调手柄进给量实现小力度的精准夹持，避免夹伤精加工表面；做粗加工、敲击作业时，加大手柄锁紧力度后，整体结构的刚性足以承受锤击的冲击力，不会出现钳身移位、夹持松脱的问题。钳身的夹持面高度设计符合人体工程学要求，操作人员站在工位前作业时，手臂自然弯曲即可接触到工件，不需要过度弯腰或者抬臂，长时间作业也能降低操作疲劳感。各传动部件的受力路径经过合理规划，夹紧力从手柄传递到丝杆，再通过螺母传导到活动钳身，最终均匀作用在被夹持工件上，所有受力部件的截面尺寸都经过强度校核，满负载夹持时不会出现部件断裂、形变的问题，长期重复使用也能保持结构精度稳定。
