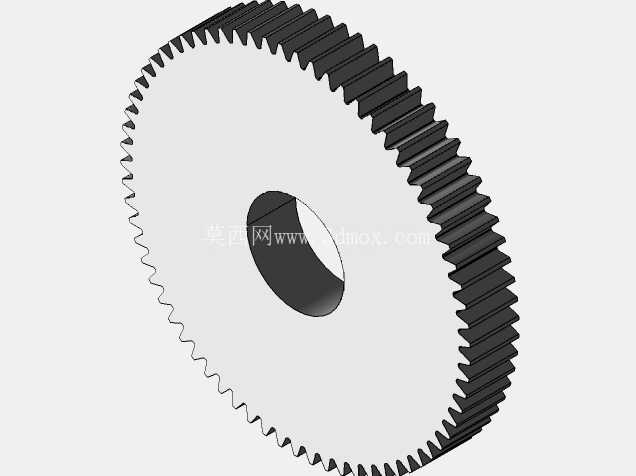

这款70齿的直齿圆柱齿轮,在常规的工业传动场景里适配性极强,不管是普通的机床进给箱、轻工包装设备的传动链,还是小型输送线的动力分配单元,都能见到这类参数齿轮的应用场景。直齿圆柱齿轮本身的传动特性就是啮合过程无轴向力,对支撑轴承的选型要求更宽松,不需要额外配置承受轴向载荷的角接触轴承或者推力轴承,用普通的深沟球轴承就能满足支撑需求,能有效降低整套传动机构的装配成本与后期维护难度。
从设计逻辑来看,这款齿轮采用标准渐开线齿形设计,齿形角取通用的20度压力角,齿顶高系数取1,顶隙系数取0.25,完全符合通用直齿轮的啮合标准,能和同模数的任意齿数标准直齿轮实现正确啮合,不需要做定制化的齿形修形就能满足常规转速下的传动需求,适配性覆盖绝大多数中低速、载荷平稳的传动工况。齿轮中心的安装孔采用通孔设计,孔壁预留了键槽加工余量,实际装配时可以根据对接轴的直径、所选平键的规格做最终的精加工,既可以采用普通平键实现周向固定,也可以根据重载需求设计为花键连接结构,适配不同的扭矩传输要求。
在安装边界方面,齿轮的齿顶圆直径根据模数3、齿数70的参数计算为216mm,齿根圆直径为198.75mm,齿宽方向的尺寸根据常规传动的齿宽系数设计,既保证啮合过程中足够的接触面积,避免齿面接触应力过大导致过早磨损,也不会因为齿宽过大造成载荷沿齿向分布不均的问题。齿轮的轮毂部分厚度根据安装孔的常规适配范围设计,能保证和对接轴有足够的配合长度,避免运转过程中出现齿轮偏摆、轴孔配合松动的问题。
实际应用中,这类齿轮常作为减速传动的从动轮使用,和小齿数的主动齿轮搭配组成减速副,能实现稳定的减速比输出,70齿的齿数选择可以搭配14齿主动轮实现5:1的减速比,搭配10齿主动轮实现7:1的减速比,覆盖常规小型减速机构的常用减速比区间。齿面的加工精度可以根据实际工况需求选择,普通载荷工况下采用滚齿加工达到8级精度即可满足使用要求,高速重载工况下可以后续做剃齿、磨齿加工提升精度等级,降低传动过程中的噪音与振动。齿轮的基体材料可以根据载荷情况选择45号钢调质处理,或者40Cr调质后齿面高频淬火,冲击载荷较大的工况也可以选择20CrMnTi做渗碳淬火处理,不同的热处理工艺能匹配不同的齿面硬度要求,适配从轻型输送到重型机床进给的不同载荷场景。
建模过程中严格遵循渐开线齿形的生成逻辑,齿廓曲线通过渐开线方程精准生成,齿根过渡圆角按照标准参数设计,避免齿根应力集中导致的轮齿断裂问题,轮齿的阵列完全按照圆周等分角度计算,保证每个轮齿的位置精度,装配对接时不会出现卡滞、啮合间隙不均的问题。齿轮端面没有额外的减重孔设计,既保证了轮体的整体刚性,也方便后续根据实际动平衡需求做去重处理,适配更高转速的传动场景。这类直齿轮的传动效率在润滑良好的情况下可以达到98%以上,动力传输过程中的能量损耗极低,长期运转的经济性表现优异,同时因为直齿结构的加工工艺成熟,不管是滚齿、插齿还是铣齿都能快速完成加工,生产制造的周期短、成本低,是机械传动领域应用最广泛的基础零件之一。在装配调试时,只需要保证两啮合齿轮的中心距符合标准安装距,控制好齿侧间隙在合理范围,就能实现平稳的动力传输,日常维护只需要定期检查齿面磨损情况、补充润滑脂即可,不需要复杂的维护操作,对运维人员的技术要求较低,适合在各类通用机械设备中批量使用。
- 上一篇:实心直齿传动齿轮结构设计
- 下一篇:蜗杆蜗轮啮合传动副结构设计
- 全部评论(0)
- 模板大小: 694.63 KB
- 售价:5金币
- 下载次数: 86
- 系统要求: PTC Creo Elements
- 软件分类: 齿轮
