三升容量PET饮用水瓶及配套铸造模具结构

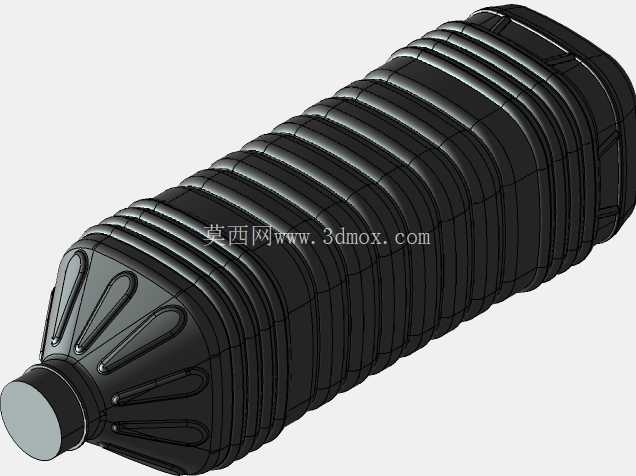

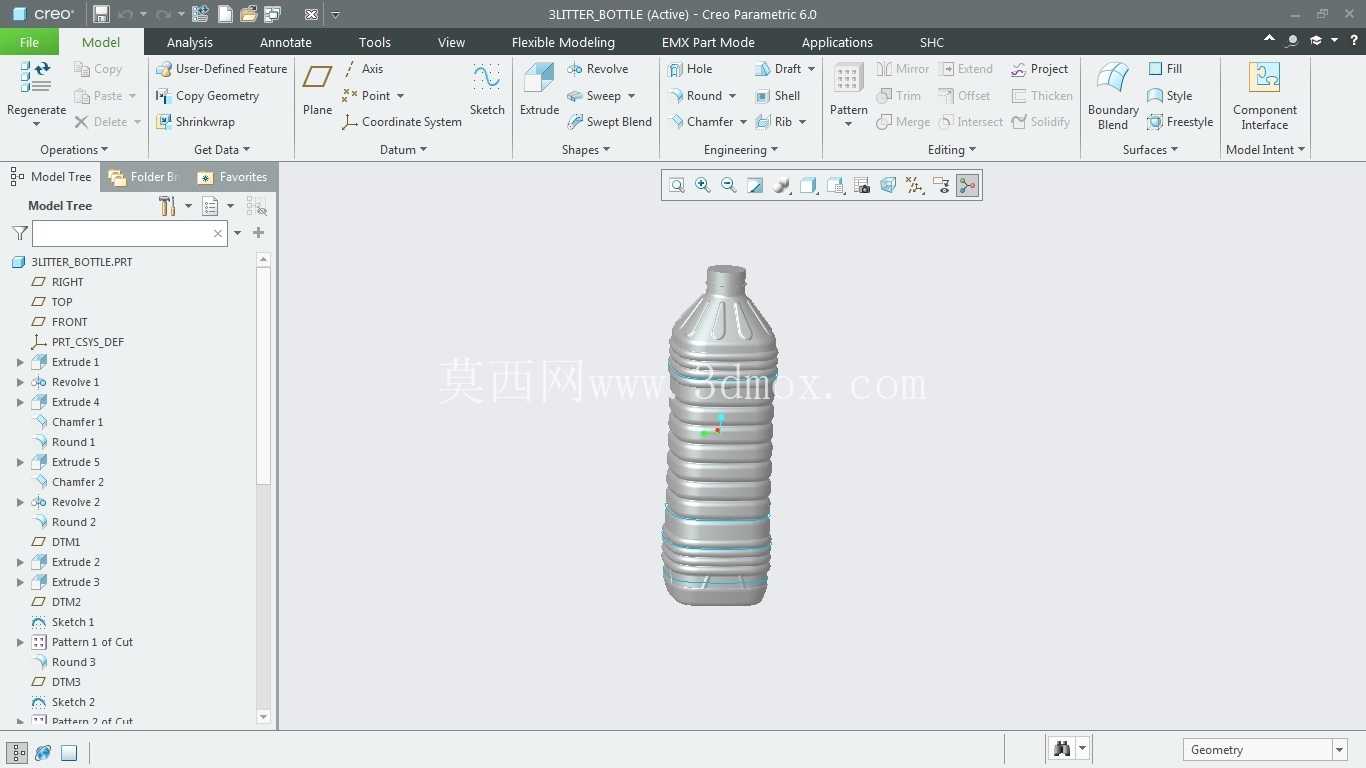

　　日常流通的大容量饮用水瓶，多数采用PET材质吹塑成型，对应的瓶体结构设计直接关联后续灌装、运输、终端使用全流程的可靠性，这套结构同时覆盖成品瓶体与配套铸造加工的模具零件，可直接对接量产前的工艺验证环节。从终端应用场景来看，三升容量的瓶装水主要面向家庭短时储备、户外多人出行、办公场所公共饮水补充等场景，瓶体需要兼顾堆码承重、手持握持防滑、倾倒时的水流控制等实际使用需求，设计阶段需要把这些使用端的诉求拆解到每一处结构细节里。瓶身的环形加强筋并非随意排布，每一圈凹槽的深度、凸起的圆弧半径都经过受力测算：满液状态下整瓶重量接近3.2公斤，堆码三层时底层瓶体需要承受上方近10公斤的静压力，环形筋的存在可以将垂直方向的压力均匀分散到瓶壁各个区域，避免瓶身出现局部凹陷变形；同时这些环形凹凸结构刚好适配人手握持时的指腹贴合弧度，即使瓶身外壁凝结冷凝水，凹凸结构也能增加接触面摩擦力，减少湿滑脱手的概率。

　　瓶口部分采用标准的大口径螺纹设计，匹配通用的旋盖密封结构，螺纹的导程、牙型角度都和现有灌装线的旋盖头参数完全适配，不需要对现有量产灌装设备做额外改造就能直接上线生产，瓶口的密封端面预留了0.3毫米的密封压合余量，配合瓶盖内的铝箔垫片可以实现完全密封，避免运输过程中出现漏液问题。瓶底的内凹花瓣式结构，是针对吹塑成型后的冷却收缩变形做的补偿设计，PET材质吹塑后冷却过程中会出现不同程度的收缩，内凹结构可以将收缩产生的内应力引导到预设的形变区域，保证瓶底始终保持平整，不会因为收缩导致瓶底凸起放置不稳，同时花瓣式的支撑筋也能提升瓶底的抗冲击性能，灌装后从一米高度自由跌落至水泥地面时，瓶底不会出现开裂漏液的情况。

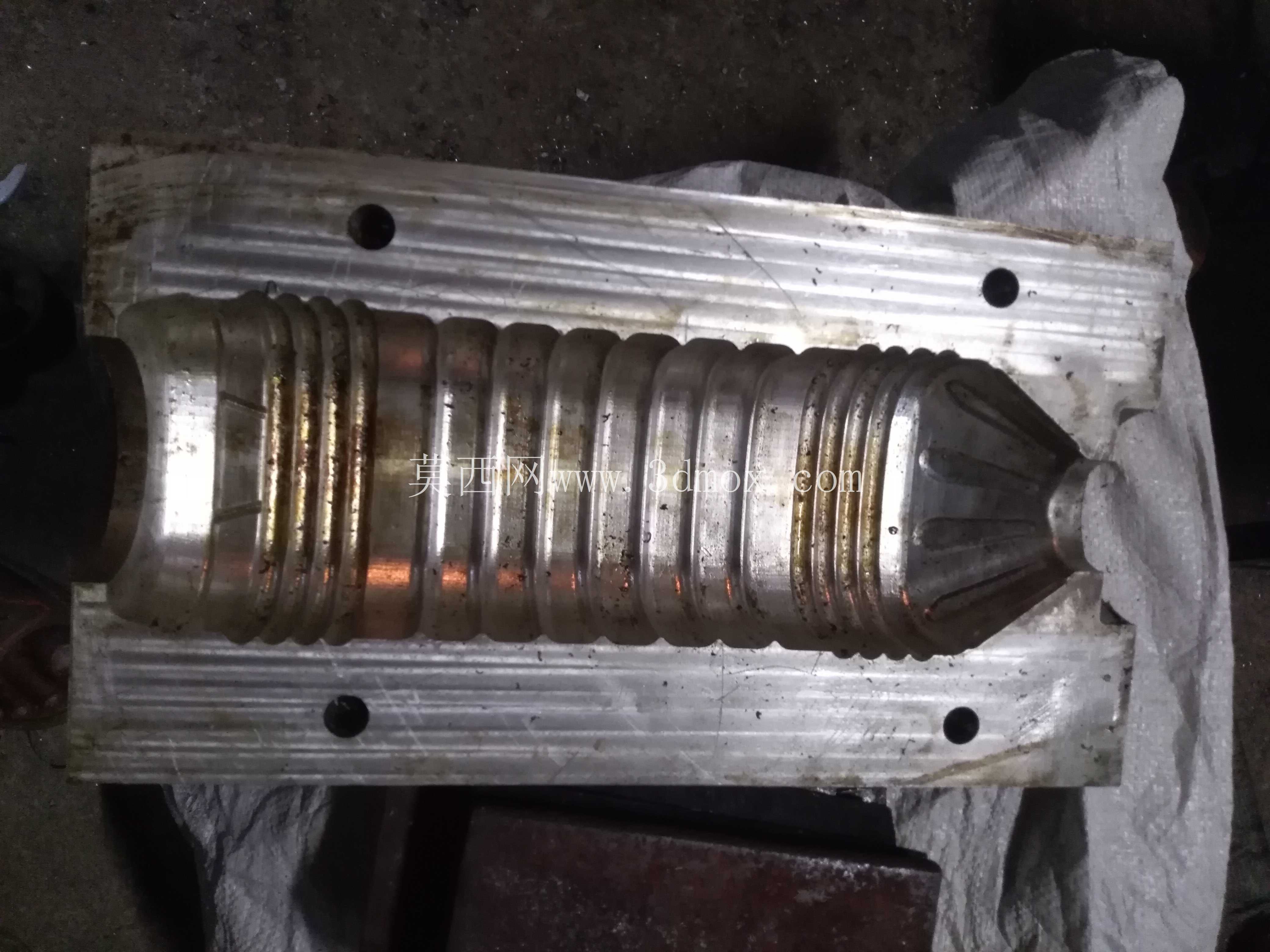

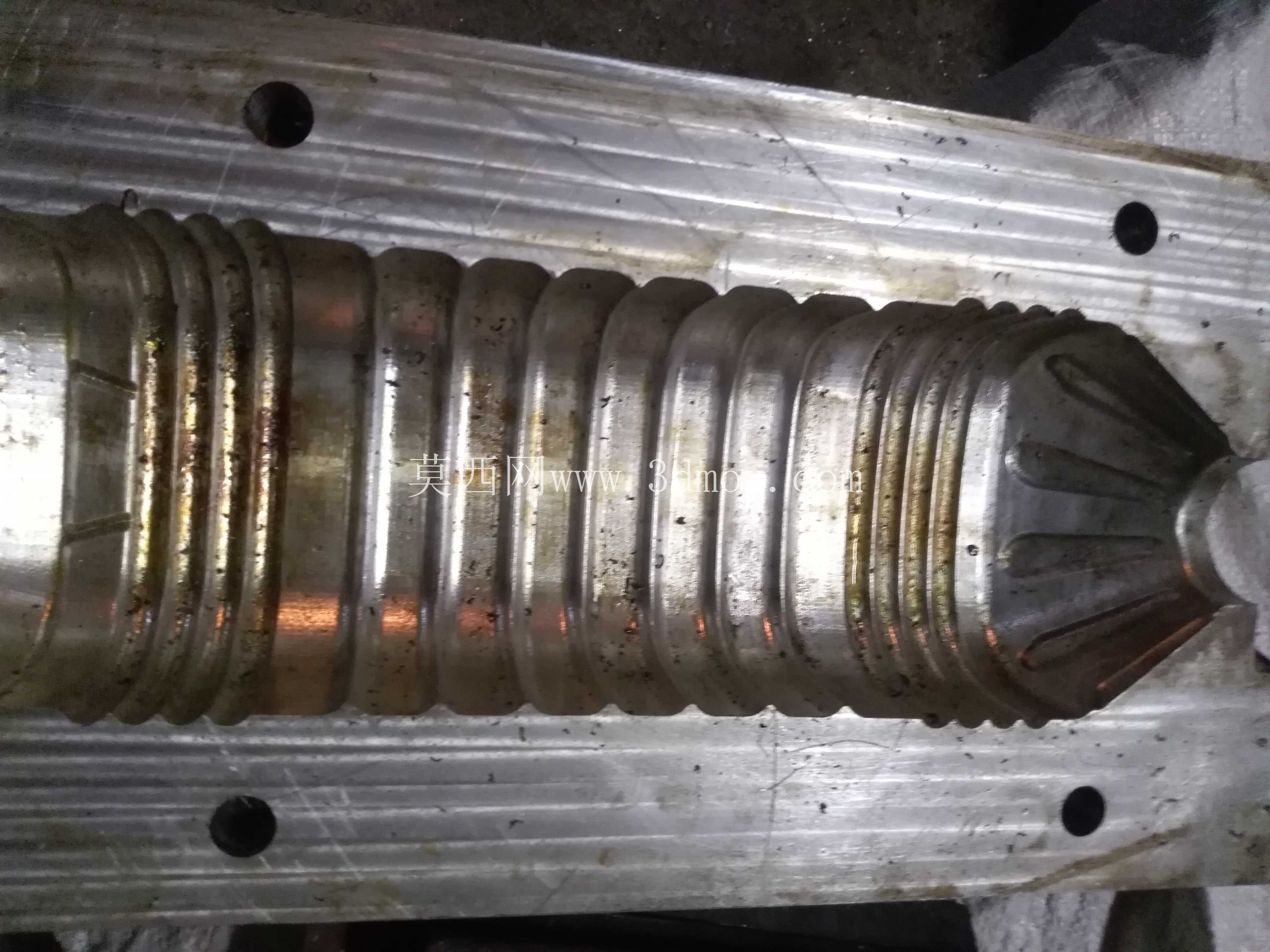

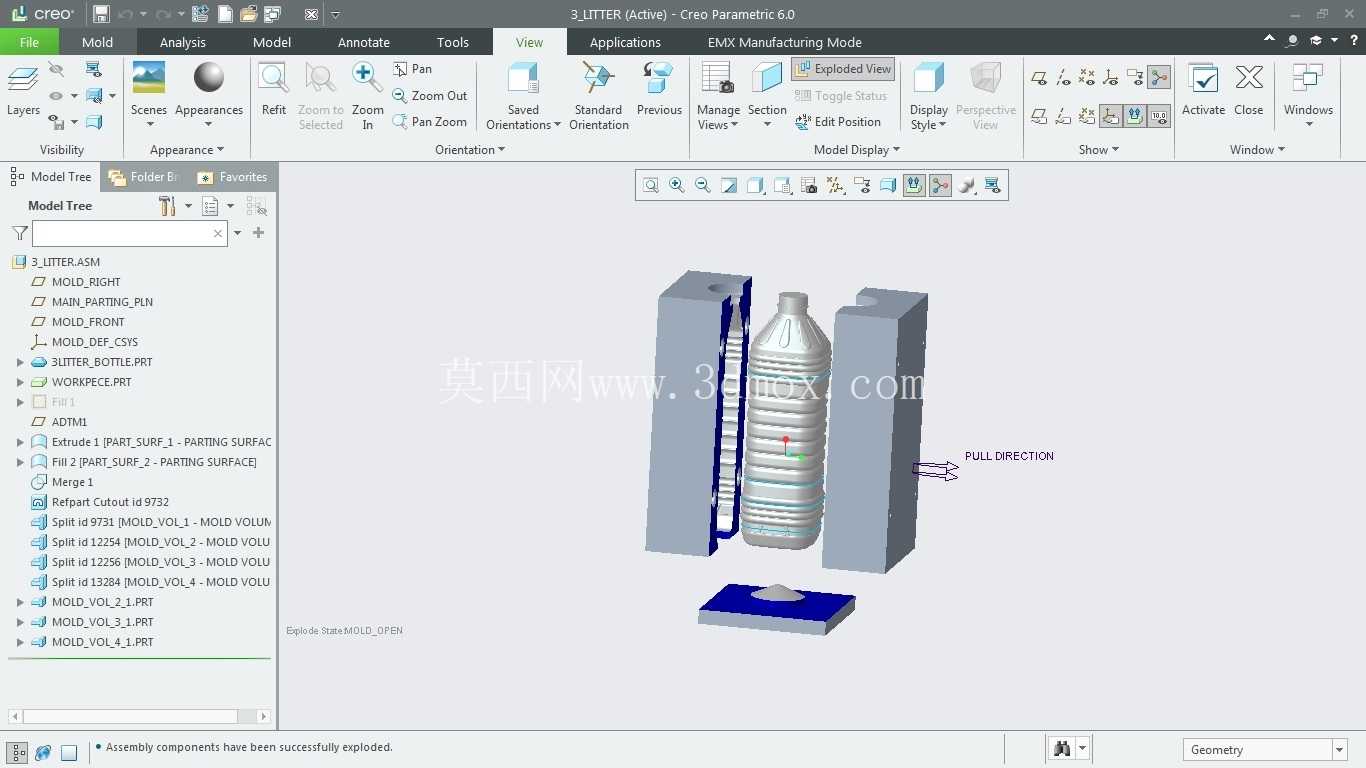

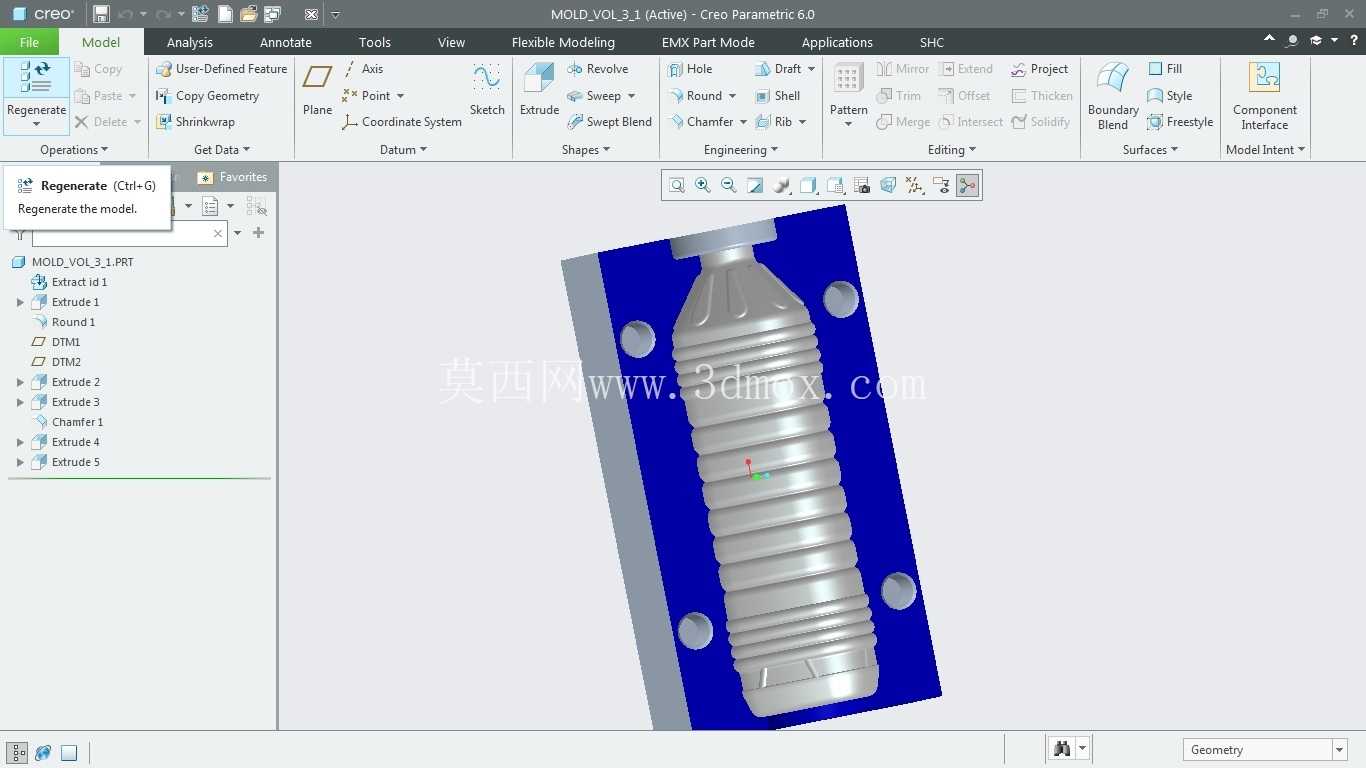

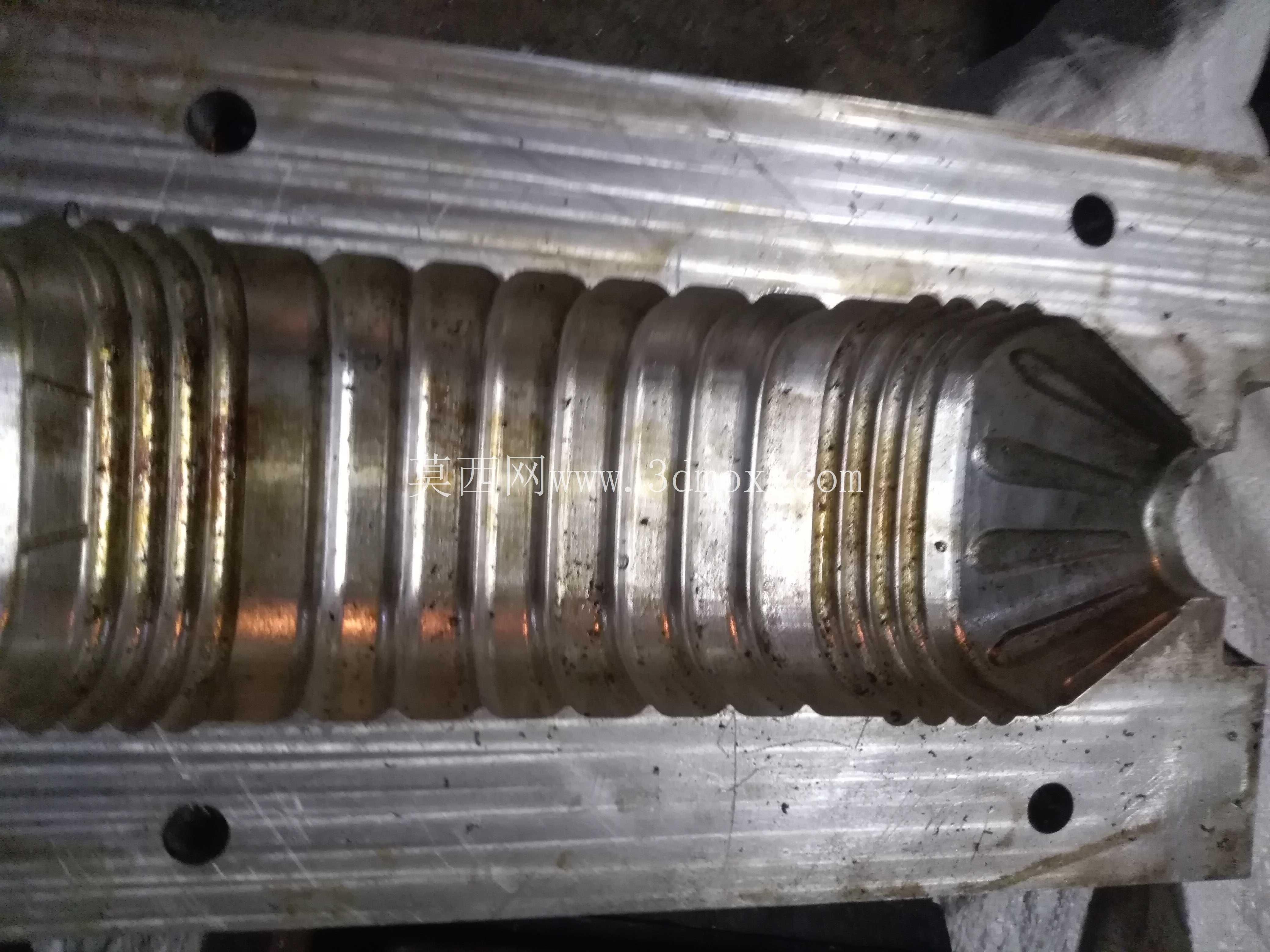

　　配套的铸造模具零件，是针对瓶体吹塑模具的模仁部分做的铸造成型毛坯结构，模仁的型腔曲面完全和瓶体外表面匹配，铸造时预留了0.8毫米的后续精加工余量，模具的冷却水道布局沿着瓶身的环形筋走向排布，可以保证吹塑过程中型腔各个区域的温度均匀一致，避免出现瓶壁厚度不均、局部透明度差的问题。模具的分型面设置在瓶体的中心对称面上，合模时的定位销孔位置做了加厚处理，承受合模压力时不会出现形变错位，避免瓶身出现合模线飞边超差的问题。

　　从安装边界来看，这套模仁结构可以直接适配常规的往复式吹塑机模架，模仁的安装基准面、锁紧螺丝孔位都和行业通用的模架安装尺寸一致，不需要额外做转接板就能完成装配，模仁的总厚度、开合模行程预留量也符合常规吹塑设备的参数范围，上线调试时只需要调整吹塑压力、冷却时间这几个常规工艺参数就能产出合格的瓶体成品。实际结构验证阶段，还针对瓶体的垂直载压、密封性能、跌落性能做了对应模拟：垂直载压达到15公斤时瓶身不会出现结构性变形，密封测试在0.2兆帕的内压下保持30秒无泄漏，-20℃到60℃的环境温度区间内瓶体材质不会出现脆裂或者软化变形的问题，完全满足流通环节的各种工况要求。瓶身的重量控制在38克左右，在保证结构强度的前提下尽可能压缩材料用量，兼顾成本控制与环保要求，瓶壁的厚度分布从瓶口到瓶底呈现梯度变化，瓶口部分厚度最大保证螺纹连接强度，瓶身中间部分厚度适中保证透光性与弹性，瓶底部分厚度稍大提升抗冲击性能，整个厚度分布是通过吹塑工艺的型坯壁厚控制实现的，对应的模具型腔排气槽位置也对应壁厚较薄的区域设置，避免吹塑时出现憋气导致的局部表面缺陷。
