带安装基座的同轴导流管口结构

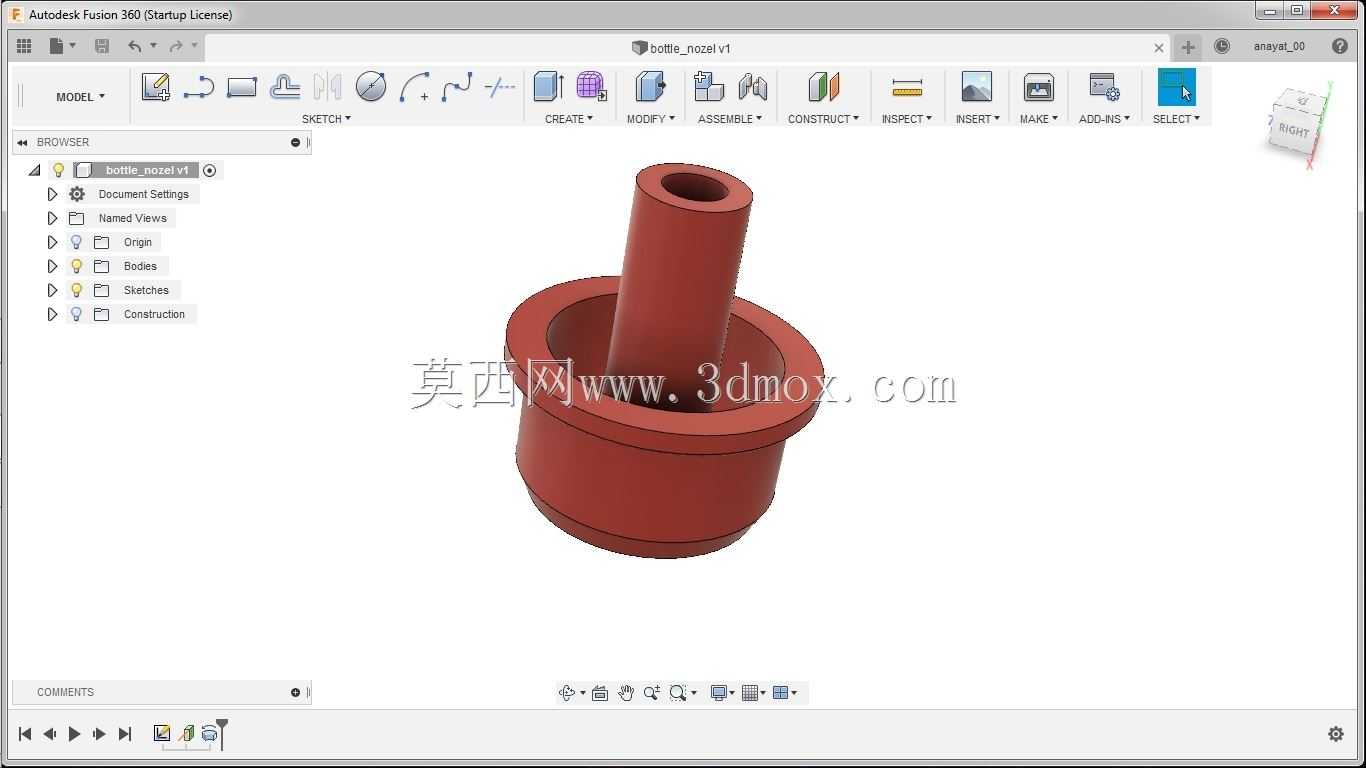

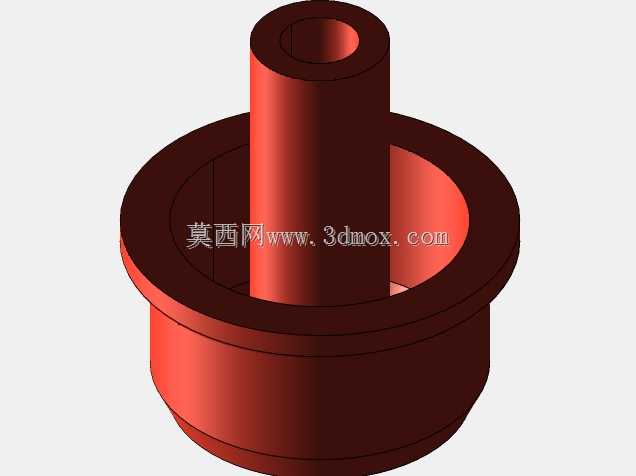

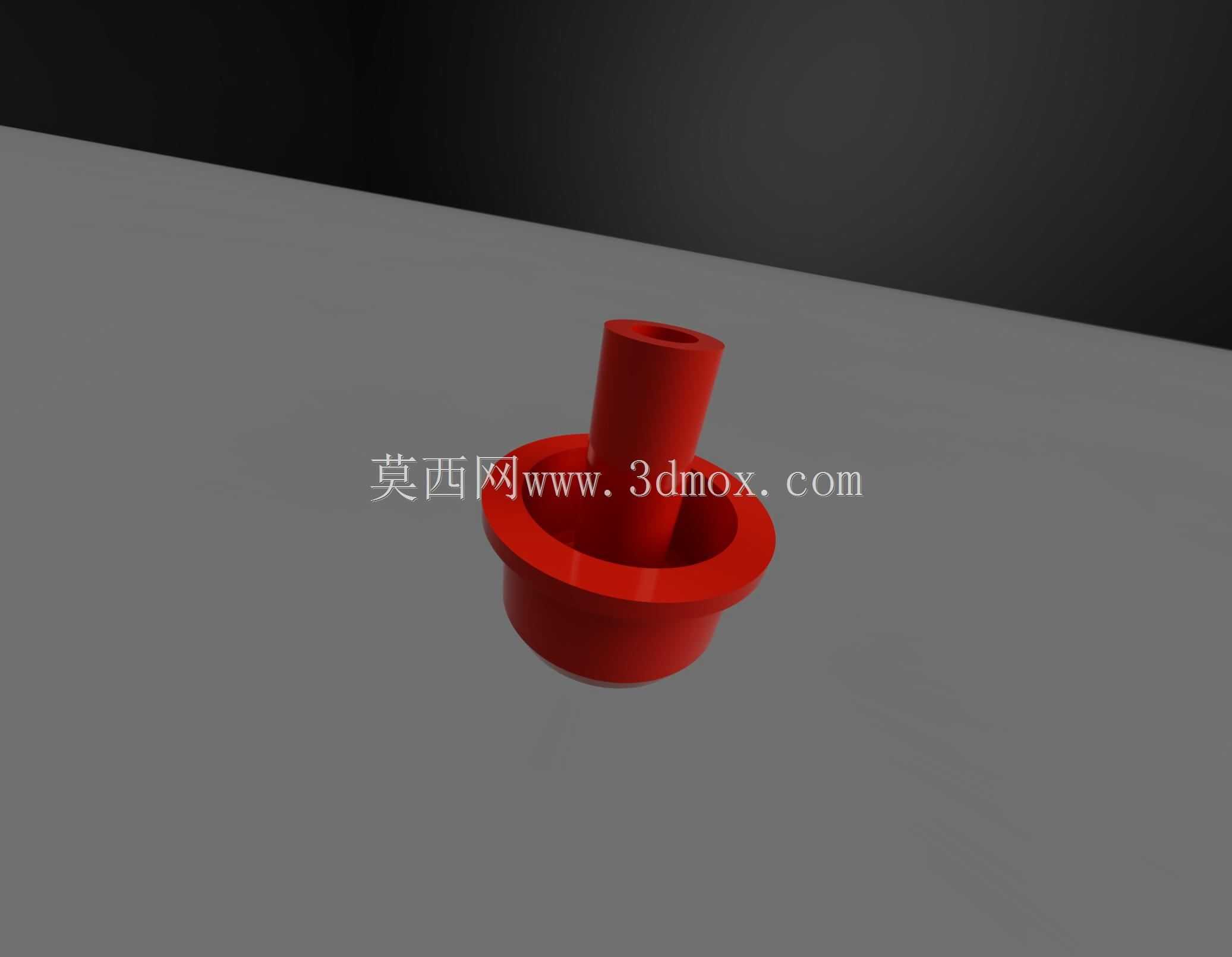

　　这类带安装基座的同轴导流管口，常应用在小型流体输送终端、实验室试剂加注设备、小型灌装装置的出料端，也可作为气动系统的定向喷气嘴使用，核心作用是约束流体流向，保证介质从管路末端以稳定的流态、精准的方向输出，避免出口处出现紊流喷溅、流向偏移的问题。从结构设计来看，整体采用同轴阶梯式布局，下部是带凸缘的圆筒形安装基座，基座外壁设置的环形凸台主要用于安装时的轴向定位，装配时可直接嵌入对应设备的安装孔位，凸缘端面贴合安装面完成密封承压，不需要额外设计复杂的定位结构，能大幅降低终端装配的加工与装配成本。上部伸出的细长导流管与下部基座内腔完全同轴，内腔采用等径直孔设计，流道全程无突变截面，能最大程度减少流体经过时的局部阻力损失，

　　避免介质在腔体内滞留残留，对于有洁净要求的试剂输送场景，这种无死角的流道设计也能降低清洁难度，减少介质残留带来的交叉污染风险。设计过程中需要重点控制几个尺寸边界：下部基座的外径要匹配常规的安装开孔尺寸，凸缘的厚度要满足安装压紧后的强度要求，避免长期受流体压力冲击出现变形渗漏；上部导流管的伸出长度要根据实际使用的喷射距离要求确定，过长会增加管段的振动风险，过短则无法达到定向导流的效果，导流管的内径要根据设计流量与出口流速要求计算确定，内壁粗糙度要控制在合理范围，减少沿程阻力对出口流速的影响。实际应用中，这类结构可根据输送介质的特性选择不同的加工材质，输送普通水性介质可采用常规工程塑料注塑成型，

　　输送有腐蚀性的介质则可更换为不锈钢或氟塑料材质，基座与导流管采用一体化结构设计，没有拼接焊缝，整体结构强度更高，承压能力更强，能适应0-0.6MPa区间的常规流体输送压力工况。在装配适配性上，下部基座的内腔可直接对接标准外径的输送管路，采用粘接、卡接或者热熔的方式即可完成管路连接，不需要额外配置过渡接头，能简化整个流体管路的连接结构，减少管路系统的泄漏点。
