婴儿三轮车车轮轮圈模具结构设计

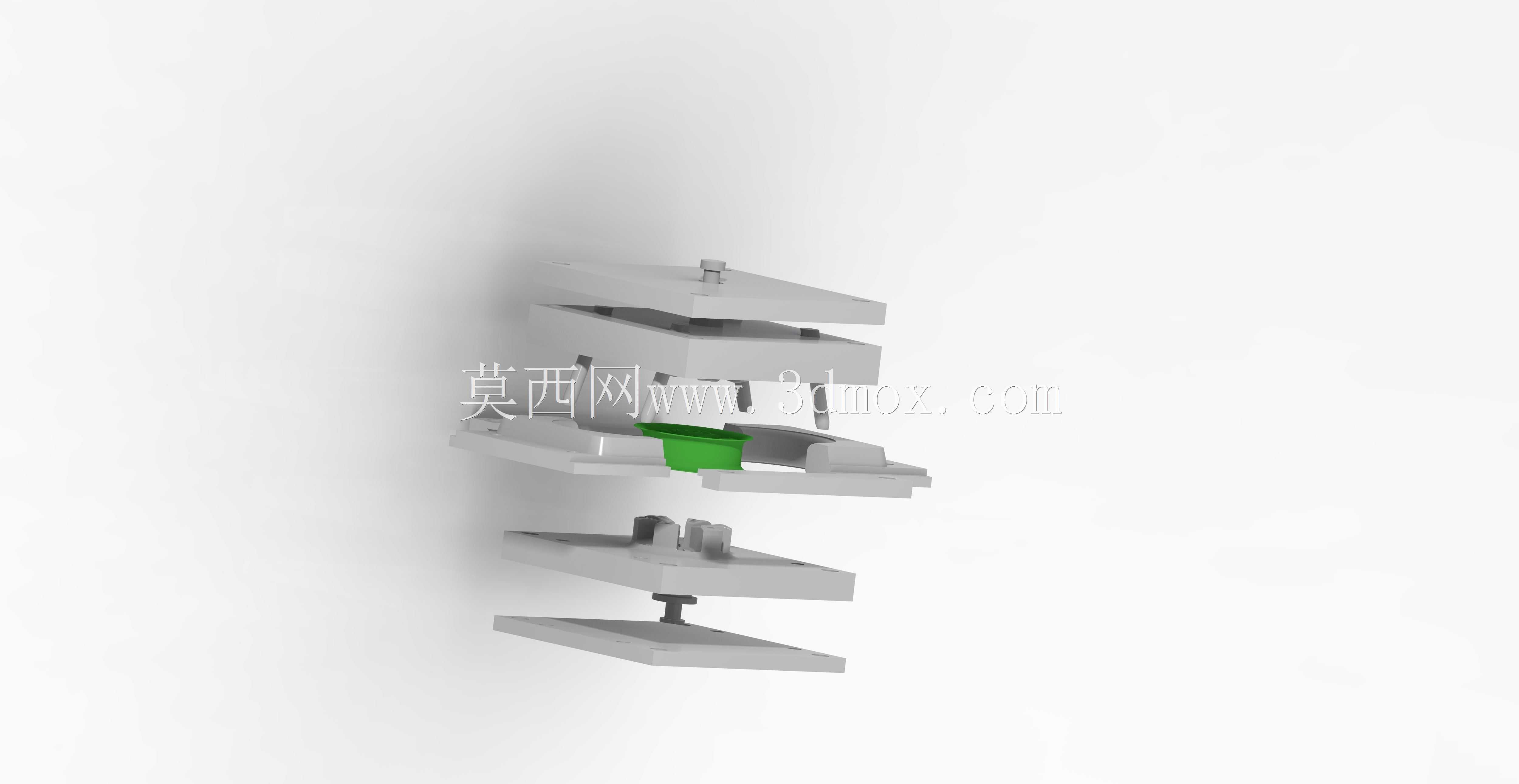

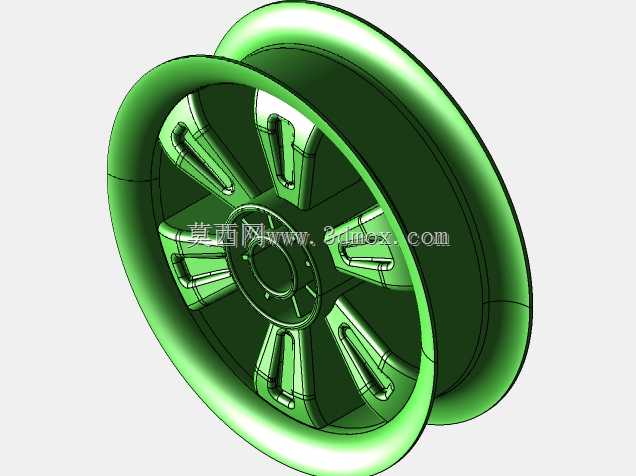

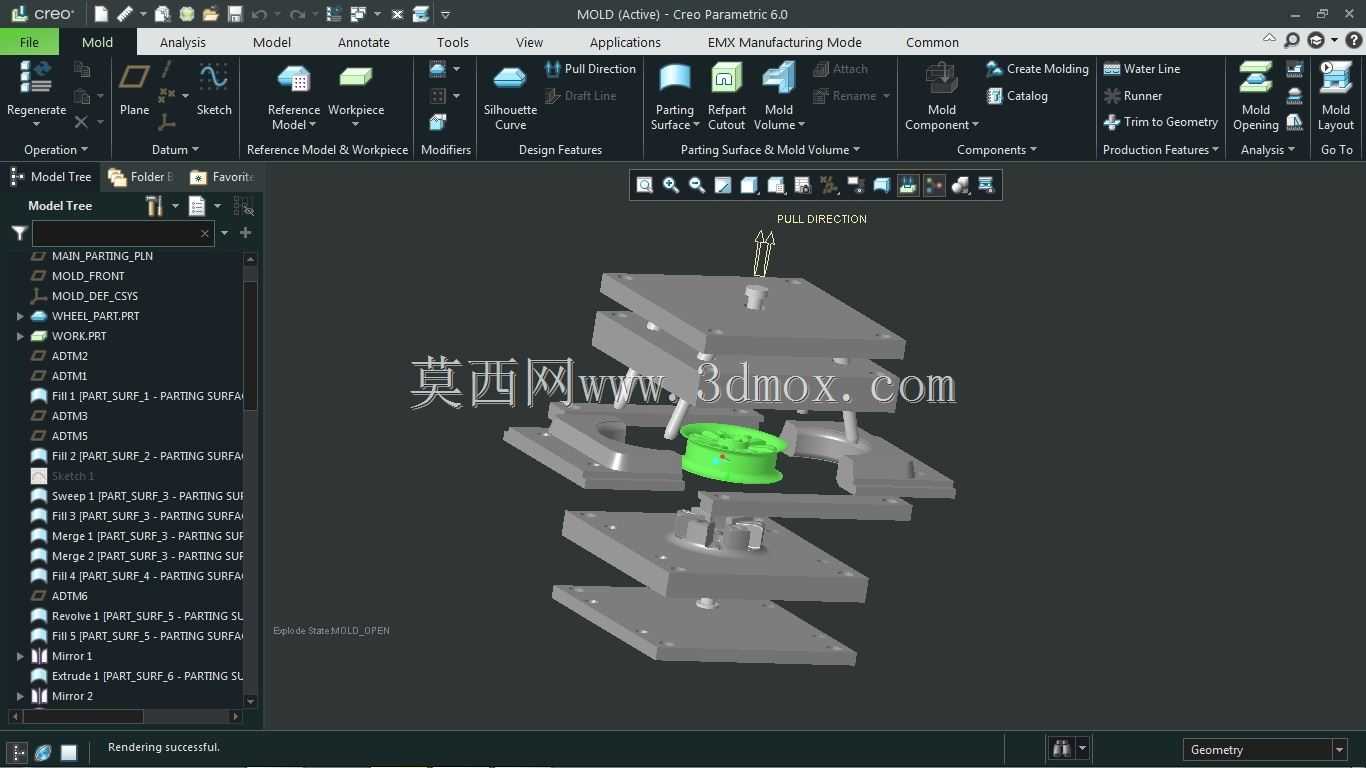

　　这套轮圈模具主要面向童车制造领域的注塑生产环节，适配婴儿三轮车前轮轮圈的批量成型作业，日常生产中可直接安装在对应吨位的卧式注塑机上，完成PP、改性ABS等常用童车塑料材质的轮圈坯件成型。从实际生产适配性来看，这套模具的分型面设置贴合轮圈的环形结构特征，避开了轮圈外侧的装配卡扣位置，能最大程度减少成型后飞边的修整工作量，降低后续工序的人工成本。模具的型腔采用镶拼式结构，针对轮圈上的辐条安装位、轴承嵌件预装位做了单独的镶块设计，日常生产中如果出现局部磨损，不需要更换整套型腔，只需拆卸对应镶块进行修模或者更换，能大幅缩短停机维护的时间。在浇注系统设计上，采用了环形浇口进料的方式，熔融塑料从轮圈内侧的环形位置均匀注入型腔，

　　能避免轮圈外侧出现明显的浇口痕迹，保证成型后轮圈的外观质量，同时让整个型腔的充模压力分布更均匀，减少轮圈成型后出现椭圆变形、内应力集中的问题，成型后的轮圈圆度公差可以控制在童车配件要求的合理范围内，不需要额外做校形处理。冷却水路的排布沿着轮圈的环形走向做了环绕式布置，在镶块位置也单独设置了隔水片式的冷却回路，能保证整个型腔各个位置的冷却速率一致，避免轮圈因冷却不均出现局部收缩凹陷，尤其是轮圈与轮胎配合的外圈位置，冷却均匀性直接影响后续外胎装配的过盈量稳定性，这套水路设计能将成型周期控制在合理区间，兼顾生产效率和成型质量。顶出机构采用了多顶杆均匀分布的设计，顶杆位置避开了轮圈的装配受力面，顶出时整个轮圈受力均匀，不会出现顶白、

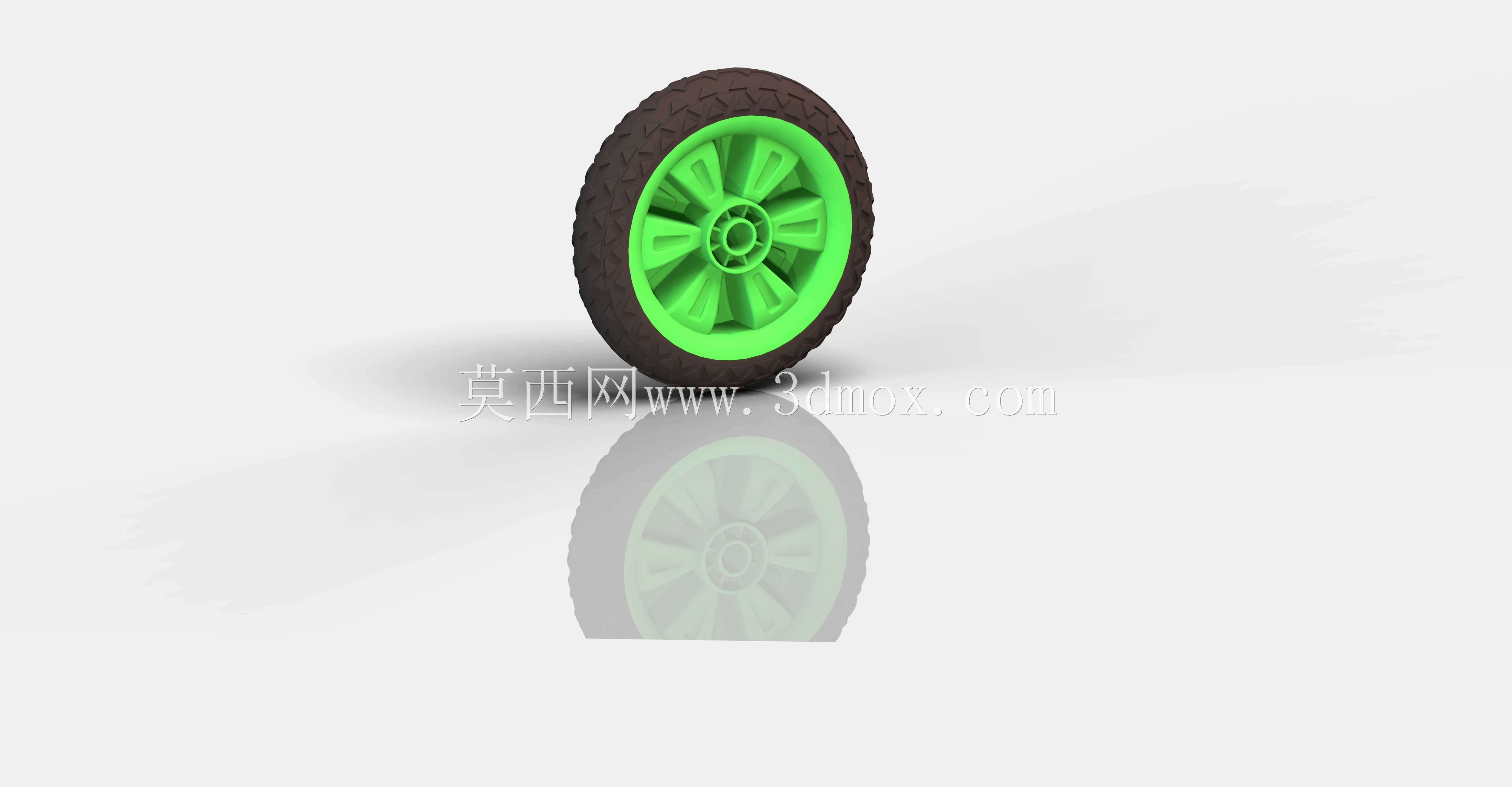

　　顶变形的问题，针对轮圈上的细小加强筋位置，还配套设置了顶块辅助顶出，避免筋位粘定模导致的工件损坏。从安装边界来看，这套模具的模架尺寸适配常规160吨级注塑机的拉杆间距，定位圈、浇口套尺寸符合通用注塑机的安装标准，不需要额外做改装就能直接上机，模具的开模行程设置预留了足够的取件空间，配合机械手取件也能完全适配自动化生产的需求。轮圈成型后可以直接和配套的轮毂嵌件、轴承、外胎完成装配，不需要额外做二次加工，尺寸精度完全满足婴儿三轮车的行驶承重要求，轮圈的壁厚设计做了均匀过渡，避免注塑成型时出现缩痕，同时在受力集中的辐条连接位置做了局部加厚，保证轮圈在承受儿童体重、路面颠簸冲击时不会出现开裂失效的问题。
