多板组合式瓶盖注塑成型模具结构

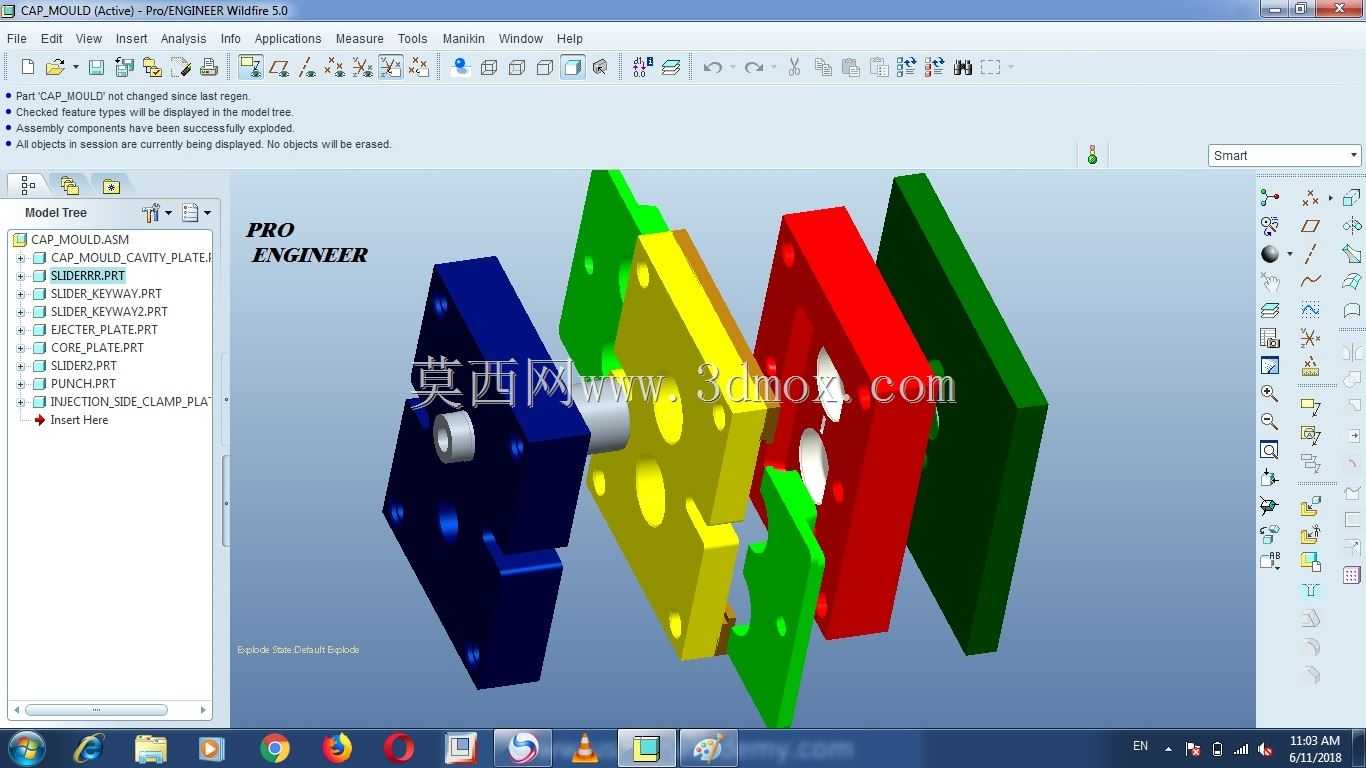

　　这套多板组合式模具主要面向小尺寸带卡扣结构的塑料瓶盖量产场景，适配卧式注塑机的安装接口，整体模架采用标准侧浇口三板式布局，安装时需匹配设备拉杆间距、定位环尺寸与顶出杆排布位置，确保合模过程中动定模的同轴度偏差控制在0.02mm以内，避免飞边、偏心等成型缺陷。从结构拆分来看，整套模具分为定模固定板、型腔板、脱料板、动模型芯板、动模固定板、顶出推板几个核心层级，不同板件通过导柱导套实现滑动导向，导柱配合段采用H7/f6间隙配合，表面做渗氮硬化处理，长期开合模作业下不会出现拉毛、卡滞问题。型腔部分直接加工在定模板侧，对应瓶盖外轮廓的防滑纹理与卡扣让位结构，加工时采用高速铣削配合电火花精修，确保表面粗糙度达到Ra0.8以下，

　　成型后瓶盖外表面无需额外抛光处理即可满足外观要求；型芯部分固定在动模侧，对应瓶盖内螺纹与密封环结构，采用镶拼式设计，磨损后可单独更换镶件，无需整体报废模架，大幅降低后期维护成本。设计时重点考虑了浇注系统的排布，浇口设置在瓶盖顶面中心位置，开模过程中脱料板会自动切断浇口凝料，无需人工修剪，适配自动化流水线的取件作业需求；冷却回路采用环绕式布局，在型腔与型芯内部均开设等距分布的冷却水孔，进出水口设置在模具非操作侧，避免与注塑机管路、机械手取件路径产生干涉，冷却水流速控制在1.2m/s以上，确保成型周期内模温均匀稳定，将瓶盖成型后的收缩率偏差控制在0.3%以内，满足批量生产的尺寸一致性要求。顶出结构采用均匀分布的顶杆布局，

　　顶杆位置避开瓶盖的外观面与配合密封面，顶出行程预留15mm的安全余量，顶出时受力均匀，不会出现顶白、顶穿塑件的问题；合模时各板件之间设置精定位块，抵消注塑过程中产生的侧向胀型力，避免长期生产后模架出现偏移错位。整套结构的安装边界充分考虑了常规120吨级注塑机的开模行程、最大模厚参数，无需对设备做额外改造即可直接上机使用，适配日常日化类瓶盖、小型塑料封盖的批量注塑生产需求，结构拆分逻辑清晰，各部件的加工工艺性良好，没有出现无法加工的倒扣、尖角结构，板件之间的连接螺丝、定位销均采用标准件，采购替换十分便捷。
