带输出齿轮的旋转编码器结构设计

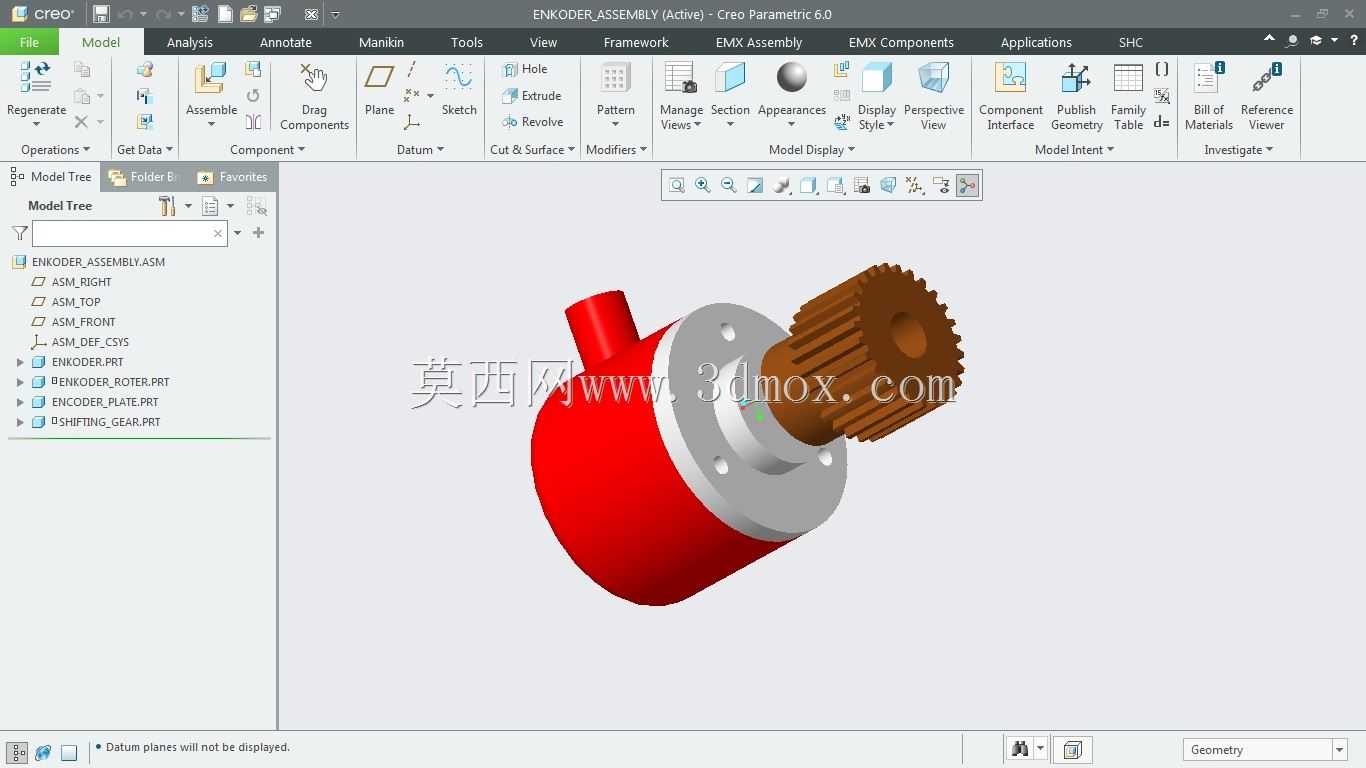

　　这款带输出齿轮的旋转检测部件，常被集成在各类需要转速、转角反馈的传动链路中，比如小型自动化生产线的输送辊驱动端、包装设备的送膜辊组、小型机床的进给轴端，依靠端部啮合的齿轮与被测转轴同步转动，将机械转角量转化为可被控制系统识别的信号，为设备的位置闭环、转速调控提供实时反馈。从结构设计来看，主体采用圆柱型壳体布局，红色的防护壳体承担内部核心传感元件的防护作用，可隔绝车间内的切削粉尘、少量切削液飞溅，适配多数工业现场的常规工况；端部的银灰色安装法兰盘预留了均匀分布的安装孔位，安装时可直接通过螺栓固定在设备的安装立板上，不需要额外设计复杂的转接支架，法兰与壳体的同轴度在建模时做了严格约束，避免安装后出现偏心导致齿轮啮合卡滞。

　　输出端采用直齿圆柱齿轮结构，齿形参数按照通用模数设计，可与同模数的标准齿轮直接啮合，不需要定制配对齿件，齿轮中心设置了带键槽的安装孔，与内部转轴通过平键传递扭矩，可避免高速转动时出现轴与齿轮的相对滑动，保证转角检测的精度。设计过程中优先考虑了安装边界的适配性，壳体外径控制在常规传感部件的通用尺寸区间，轴向长度预留了接线端的操作空间，安装法兰的孔位分布符合行业通用的安装孔距标准，可直接替换同规格的老旧检测部件，不需要对原有设备的安装面做二次加工。内部的传感元件与转轴之间做了密封隔离，可避免外部杂质进入核心检测区域，延长部件的使用寿命；侧部预留的接线接头采用凸起式结构，方便现场布线时快速插拔线缆，同时接头的朝向与壳体轴向垂直，可减少轴向的安装空间占用，适配安装空间局促的设备内部布局。齿轮部分的建模严格按照渐开线齿形生成，齿根圆角、齿顶倒角都做了工艺性处理，可避免加工时出现应力集中，也能减少啮合过程中的齿面磨损，保证长期运行的传动稳定性。
