机械连接用锚支架结构设计

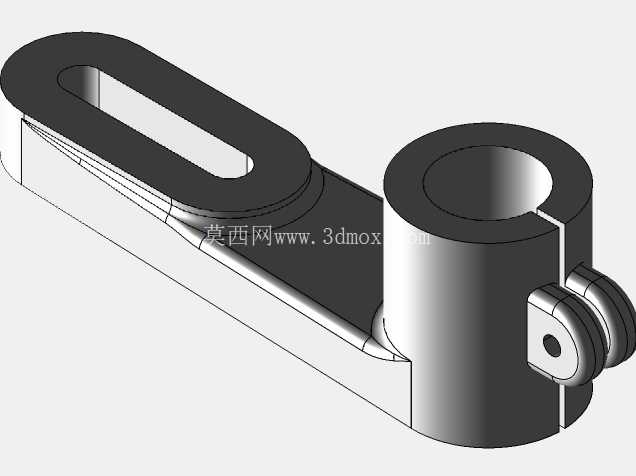

　　在工业设备的连接固定场景中，锚支架是承担载荷传递、位置约束的核心结构件，常见于需要实现长距离牵拉、铰接定位的设备装配环节，比如工程机械的附属构件挂载、输送设备的张紧端固定、工装夹具的限位支撑等场景，都需要这类兼具刚性连接与铰接适配能力的构件来完成力的传导与位置保持。从结构形态来看，该锚支架采用一体化铸造成型的主体结构，一端为带开口锁紧结构的筒状安装座，另一端为长条形带腰型孔的连接臂，两个功能段通过平滑过渡的连接基体整合为整体，避免了拼接结构带来的应力集中问题。

　　筒状安装座的开口侧设计有带同轴孔的铰接耳结构，可通过销轴与配套的锁紧件或摆动构件连接，当需要将支架固定在圆柱类轴件上时，可通过铰接耳处的紧固件收紧开口，让筒体内壁与轴件外表面形成足够的抱紧力，实现周向与轴向的位置固定，这种安装方式不需要在轴件上额外加工键槽或定位孔，不会破坏原有轴件的结构强度，适合在现有设备的改造加装场景中使用。长条形连接臂上的腰型孔为安装位置调整预留了足够的余量，在实际装配过程中，当牵拉端的固定位置存在加工误差或装配累计误差时，可沿着腰型孔的长度方向调整连接点的位置，不需要额外加工调整垫片，大幅降低了现场装配的难度，同时腰型孔的边缘做了倒角处理，避免紧固件安装时出现应力割伤的问题，也能提升连接面的贴合度。

　　从设计思路上看，该构件在建模阶段就充分考虑了铸造工艺的成型特性，所有转角位置都采用了圆角过渡，没有尖锐的直角结构，既可以避免铸造过程中出现冷隔、缺料的缺陷，也能有效降低构件受载时的应力集中系数，提升整体的抗疲劳性能。筒状安装座的壁厚与连接臂的厚度经过匹配设计，在保证整体刚性的前提下尽可能减少了不必要的材料冗余，连接臂与筒体衔接的位置做了局部加厚处理，因为该区域是整个支架受载时弯矩最大的位置，加厚处理可以让应力分布更均匀，避免长期受载出现变形断裂的问题。在安装边界方面，筒状安装座的内孔直径决定了适配轴件的尺寸范围，开口的间隙量需要根据所选紧固件的锁紧行程来确定，保证在最大锁紧行程下筒体内壁能与轴件完全贴合；连接臂的长度决定了铰接点与固定轴之间的力臂长度，在选型时需要根据实际牵拉载荷的大小核算力臂对应的弯矩值，确保支架的承载能力满足使用要求；腰型孔的宽度需要适配所选连接螺栓的直径，长度方向的调整范围需要覆盖现场可能出现的最大安装误差，避免出现安装孔位不对中的问题。

　　在实际使用过程中，这类锚支架往往需要承受周期性的牵拉载荷，因此铰接耳处的销轴孔需要保证足够的同轴度，避免销轴安装后出现别劲的问题，导致局部磨损加剧；筒体内壁的表面粗糙度需要控制在合理范围内，过于粗糙会降低抱紧时的摩擦力，过于光滑则容易出现锁紧后滑移的问题；连接臂的平面度需要保证，与被连接件贴合时不会出现间隙，避免受载时产生附加的弯曲应力。不同于普通的焊接式支架，这种一体化铸造的锚支架整体一致性更好，批量生产时的尺寸稳定性更高，不需要在生产完成后做额外的焊接整形处理，适合在标准化的设备装配中批量使用，同时其结构本身兼顾了固定安装与位置调整的需求，能够适配多种不同的装配场景，不需要针对每个场景单独设计定制支架，能够有效降低设备的设计与制造成本。在建模过程中，参数化的设计方式可以让设计者快速调整筒体内径、连接臂长度、腰型孔尺寸等核心参数，快速生成适配不同安装需求的支架模型，大幅提升设计迭代的效率，所有特征的建模都遵循了实际加工的工艺逻辑，没有出现无法成型的倒扣或薄壁结构，模型可以直接导入到后续的工程图生成、模流分析、有限元仿真环节中，不需要做额外的几何修复。
