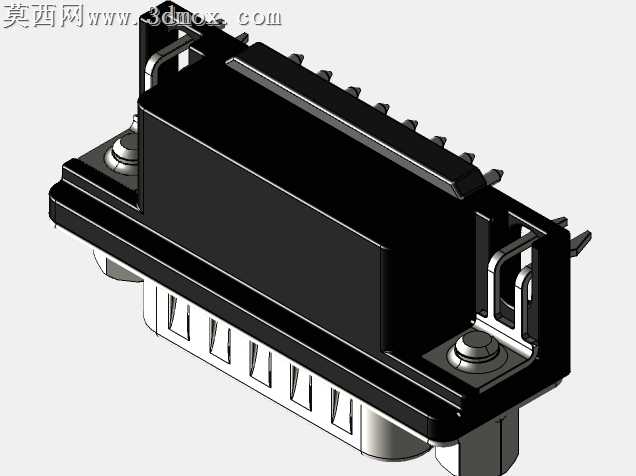

PCB安装用D-SUB15直角公接连接器

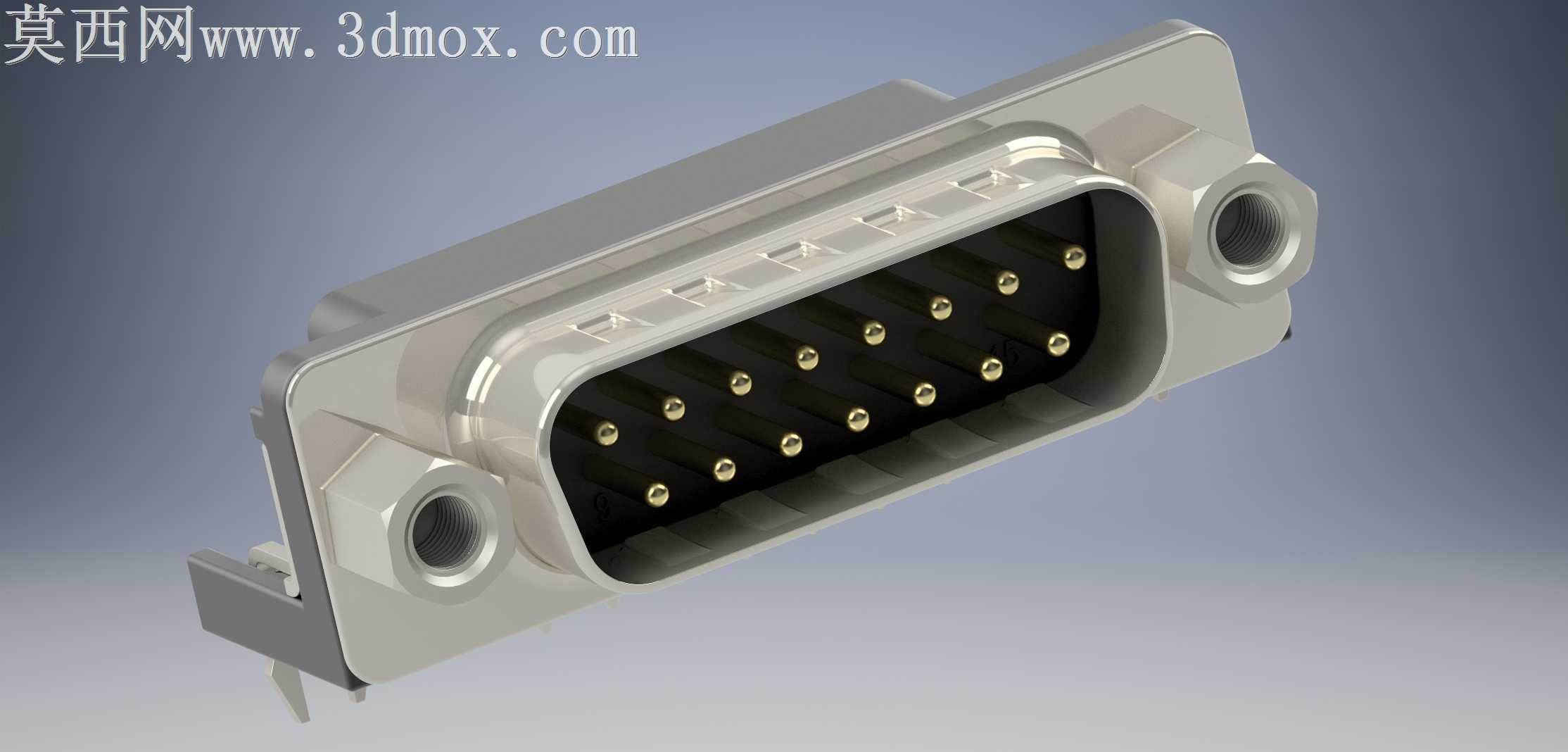

本模型为适配PCB板安装的D-SUB 15针直角公接连接器，建模过程严格遵循工业连接器实际生产尺寸规范，首先通过草图绘制连接器金属外壳的基准轮廓，精准定位两侧安装固定孔的中心距与孔径，采用拉伸、倒角、抽壳等特征命令构建锌合金材质的屏蔽外壳结构，外壳边缘做圆角过渡处理还原真实压铸件的工艺细节，同时还原外壳表面的金属拉丝质感与电镀镍层的哑光金属材质表现。针对内部插针组件，按照15针公头的标准排布规则，以倒退间距8.1mm、针脚间距2.77mm、行间距2.84mm的参数逐一构建镀金插针模型，插针端部做圆弧收头处理还原接触端的加工形态，插针与黑色绝缘胶芯的配合间隙严格控制在装配公差范围内，胶芯部分采用耐高温PBT材质的哑光黑塑料材质渲染，还原绝缘基座的磨砂质感。直角弯折的插针尾部专门针对PCB板插装设计，弯折角度精准控制为90度，尾部针脚长度适配常规PCB板厚与波峰焊工艺要求，确保插装后针脚露出长度符合焊接标准。模型渲染阶段采用工作室三点布光方案，主光从斜上方打亮连接器正面插针区域，突出镀金插针的金属光泽与接触点细节，辅光弱化外壳阴影避免暗部细节丢失，轮廓光勾勒金属外壳的边缘形态提升整体立体感，背景采用渐变灰调突出产品主体。设计过程中充分参考Harting同规格连接器的等效尺寸参数，确保模型的安装孔位、插针排布、整体外形完全匹配行业通用安装标准，可直接用于PCB布局设计、设备接插件选型演示、整机装配干涉检查等场景，模型各部件独立分层可拆分，方便后续进行结构拆解、工程出图或二次修改设计，整体建模精度控制在0.01mm以内，完全满足工业设计、电子设备结构开发的使用需求。
