推拉式快速肘节夹钳三维结构设计

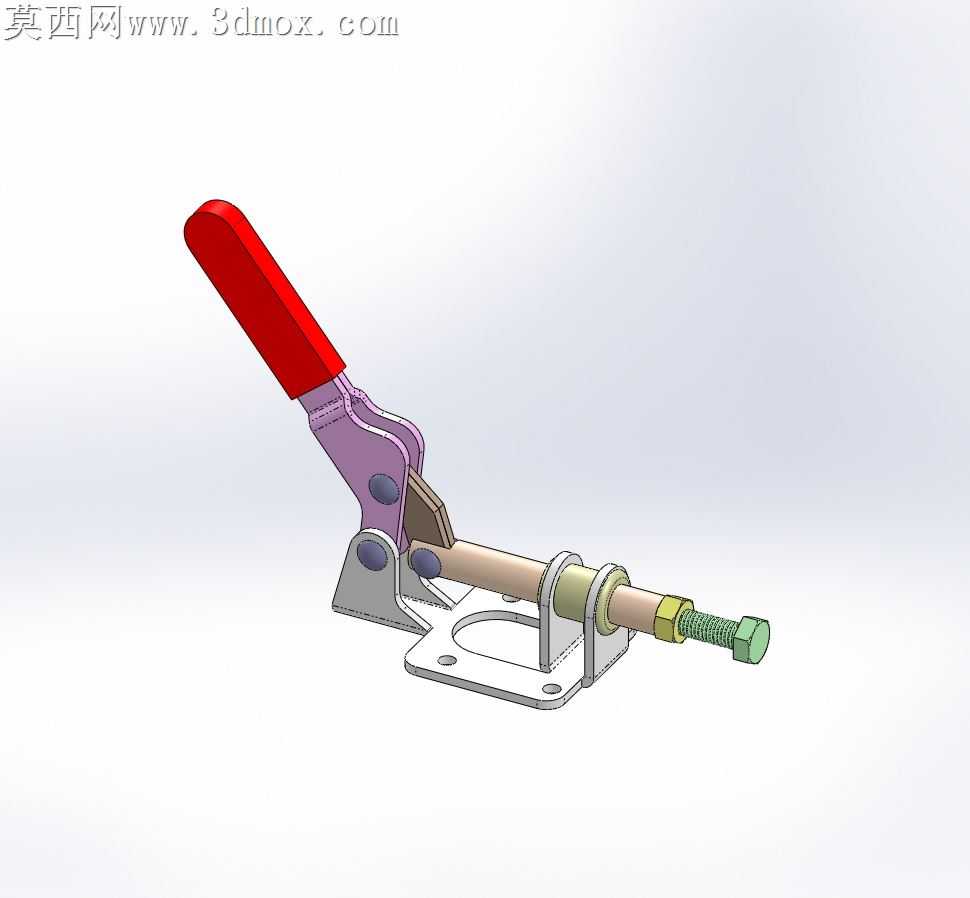

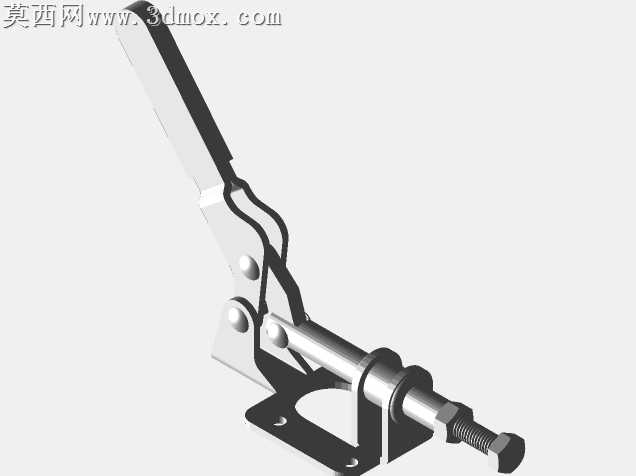

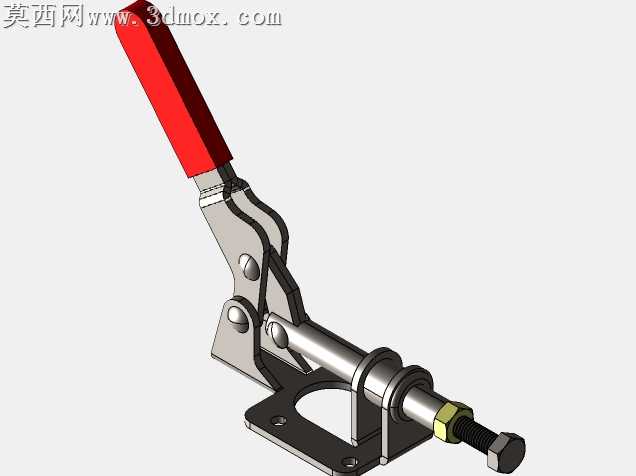

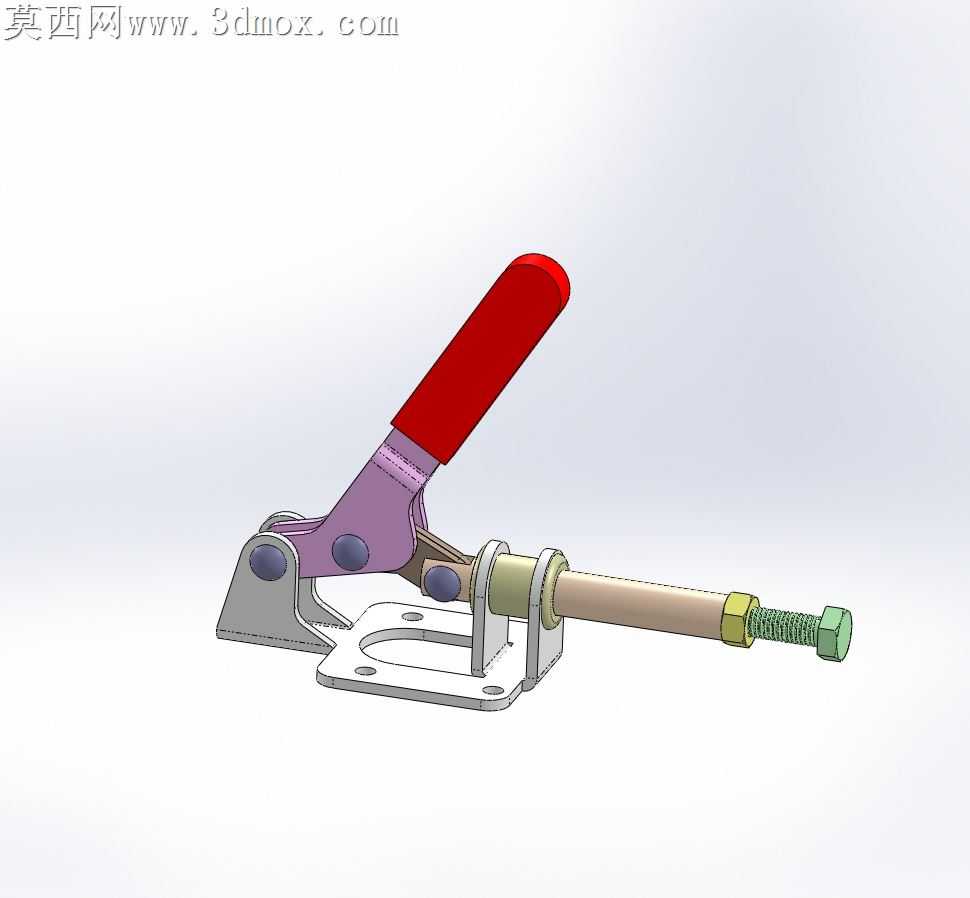

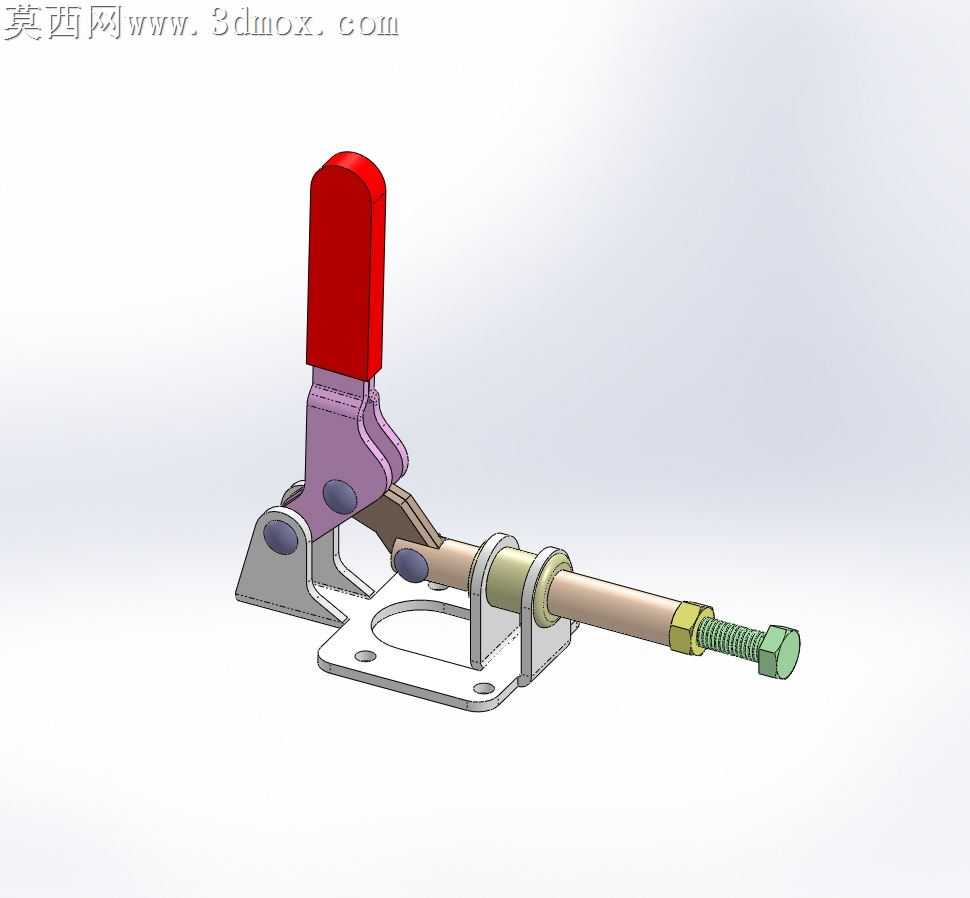

做这个推拉式肘节夹的建模时，我最先卡壳的是手柄到连杆的力传递死点位置，一开始把铰接孔的位置留偏了2mm，模拟夹紧的时候总出现手柄回弹的问题，后来反复调整紫色连杆上两个铰接轴的中心距，把过死点的行程控制在1.2mm，既保证夹紧后不会因为工件震动松脱，又不会让开模解锁的时候需要太大力气。红色手柄的曲面我没做太复杂的弧度，毕竟是手动操作的部件，握持段做了1.5度的微锥，边缘倒了R3的圆角，渲染的时候给了哑光红的橡胶质感，比亮面塑料更贴近实际工装的使用场景，不会因为手上沾油打滑。底座的安装孔我特意做了长圆孔，一开始想做四个圆孔，后来考虑到实际安装的时候难免有装配公差，长圆孔能留出2mm的调整余量，固定的时候不用反复对位，底座的折弯边我留了1.5mm的壁厚，做了冲压让位的小缺口，避免折弯的时候出现应力开裂的问题，这个细节是之前做五金件建模踩过的坑，要是直接做直角折弯，实际加工出来拐角处会堆料变形。中间的推杆部分我把导向套和推杆的配合间隙留了0.1mm，建模的时候特意做了导向套内壁的退刀槽，要是直接做光孔，车加工的时候刀具走到头会留刀痕，推杆来回推拉容易卡滞，前端的调节螺杆我做了全牙段加光杆定位段，夹紧不同厚度工件的时候，拧动螺母就能调整行程，不用更换夹钳本身。装配的时候我把所有铰接的销轴都做了0.05mm的间隙配合，没有做死连接，这样整个机构动起来的时候不会有卡顿感，渲染阶段我给金属部件分了三种质感，铰接的销轴做了镀镍的亮面效果，底座和连杆做了喷塑的亚光金属质感，前端的弹簧做了发黑处理，光影调试的时候我把主光源打在手柄斜上方，刚好能把连杆铰接处的结构层次照出来，不会因为零件堆叠出现一团黑的阴影。整个模型没有做多余的装饰结构，所有特征都是围绕快速夹紧、稳定锁止、方便加工这几个核心点做的，不管是拿来做工装设计的参考件，还是做夹具类的课程设计，都能直接拆解结构看清楚肘节机构的力放大原理，32mm的柱塞行程刚好覆盖大多数小件工装的夹紧需求，不会因为行程太长导致机构整体过于笨重。
