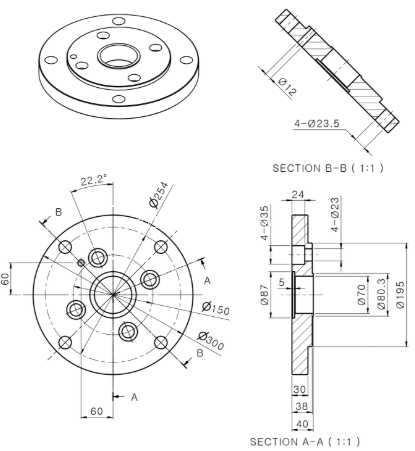

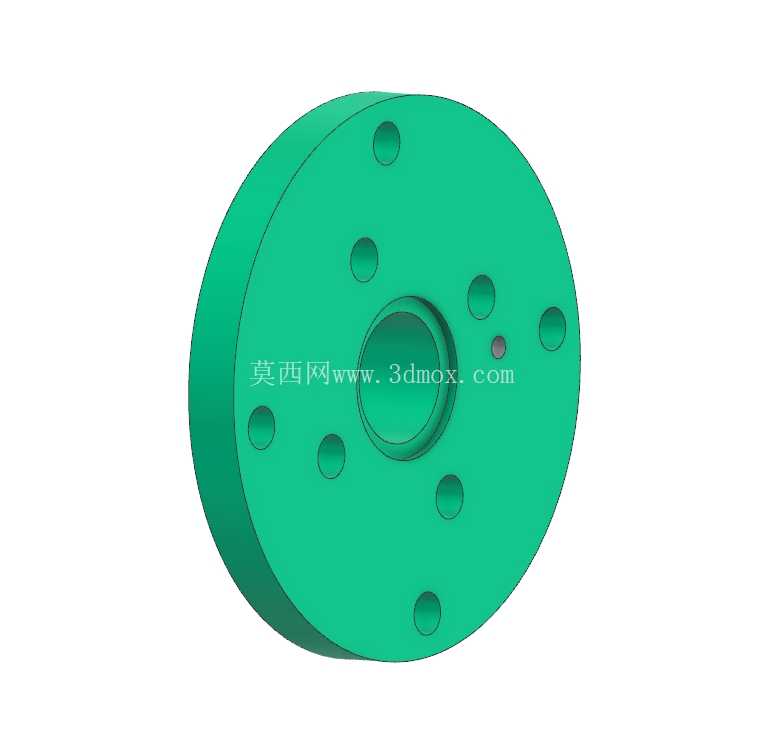

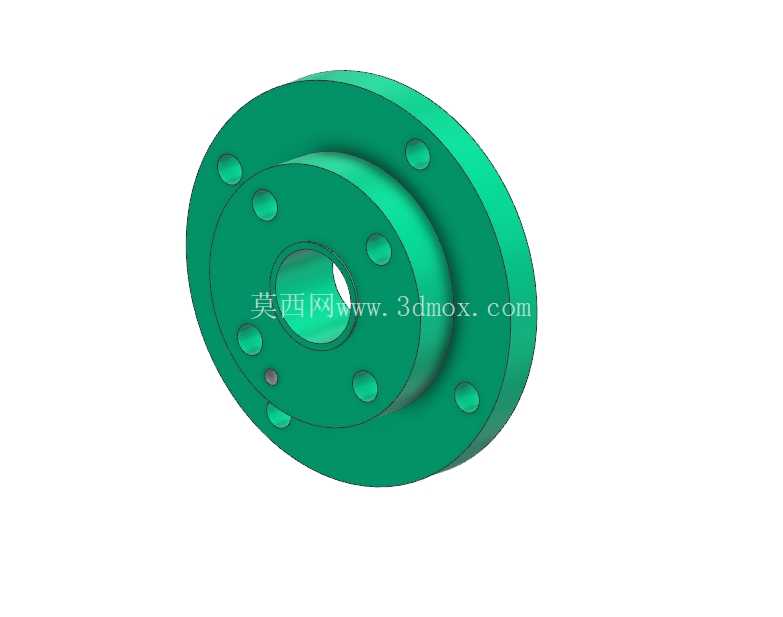

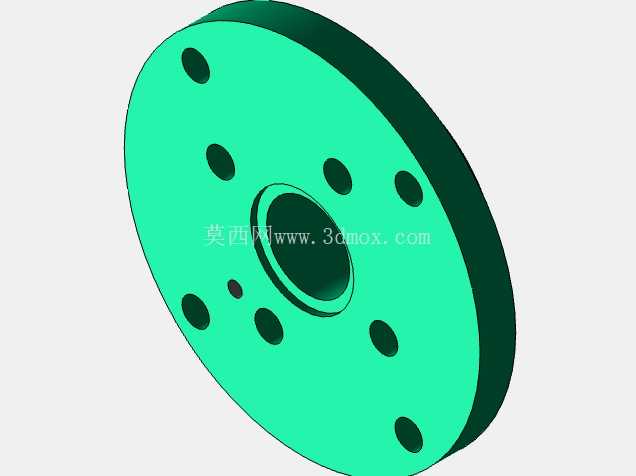

带安装孔位的凸台法兰轮毂结构设计

在重载传动、管道接驳、动力输出端的连接场景里，法兰轮毂是承担扭矩传递、轴向定位、多部件对接的核心受力构件，这类零件的设计合理性直接决定整套传动或连接系统的运行稳定性，尤其是在铸造工艺成型的批量生产场景下，结构细节的考量需要同时兼顾力学性能、成型可行性、安装适配性三个核心维度。从实际应用场景来看，这类带凸台结构的法兰轮毂常出现在中小型减速机输出端、离心泵泵体与管路对接位置、输送设备的辊筒端轴连接部位，还有部分农业机械的动力传输节点，既需要通过中心通孔完成与轴类零件的配合定位，又要依靠外圈法兰盘上的均布孔位实现与对接部件的螺栓锁紧，中间的凸台结构则是为了嵌入对接部件的定位止口，抵消装配过程中的同轴度误差，避免运行过程中出现偏载晃动。

设计这类零件时，首先要明确安装边界的约束条件：法兰盘的外圈直径需要匹配对接部件的安装孔分布圆尺寸，不能出现孔位错位导致无法装配的问题，中心通孔的内径要根据配合轴的直径确定公差带，通常过渡配合的公差选择要兼顾装配便利性与传动过程中的周向固定需求，避免长期受交变扭矩出现轴孔磨损松旷。中间凸台的高度需要根据对接部件的止口深度确定，凸台的外径要与止口内径采用小间隙配合，装配时可以起到导向定位的作用，减少螺栓锁紧时的对位调整工作量。法兰盘上的安装孔采用圆周均布的排布方式，孔位数量根据传递扭矩的大小确定，通常6到8个孔位即可满足中低载荷场景的锁紧需求，孔的直径要比配套螺栓的公称直径大1到2毫米，预留一定的装配调整余量，抵消加工过程中带来的孔位位置度误差。

从结构受力的角度考量，法兰盘与中间凸台、中心筒的衔接位置都做了圆角过渡处理，避免铸造过程中出现应力集中导致的冷裂缺陷，同时也能减少运行过程中交变载荷作用下的疲劳断裂风险。零件的壁厚设计保持均匀一致，避免铸造时出现局部缩孔、缩松的成型缺陷，法兰盘的厚度根据螺栓锁紧时的压紧力计算确定，保证螺栓锁紧后法兰盘不会出现翘曲变形，保证对接面的密封性能或者连接刚性。中心筒的长度要根据轴的配合长度确定，保证与轴的接触面积足够传递额定扭矩，避免接触应力过大导致轴孔配合面压溃损伤。

在实际选型适配过程中，需要注意几个关键的尺寸边界：首先是法兰安装面的平面度要求，整个对接面的平面度误差需要控制在合理范围内，保证锁紧后对接面能够完全贴合，避免出现局部间隙导致的连接松动；其次是中心通孔与凸台外圆、法兰外圆的同轴度要求，这一形位公差直接决定装配后整套部件的跳动精度，尤其是在高速旋转的传动场景下，同轴度误差过大会导致运行振动过大，加速轴承等配套零件的磨损；最后是安装孔的位置度公差，要保证与对接部件的孔位能够顺畅穿入螺栓，避免强行装配带来的额外内应力。

这类铸造结构的法兰轮毂相比焊接式的同类型零件，生产效率更高，批量生产成本更低，整体结构的刚性更好，适合量产的通用机械设备配套使用。设计过程中还要充分考虑铸造工艺的拔模斜度，所有沿着拔模方向的壁面都设置合理的斜度，减少脱模难度，同时避免后续机加工的余量过大，提升生产效率。零件的非配合面保留铸造后的表面状态，配合面、安装面、止口面、轴孔内表面预留机加工余量，通过后续的车削、钻削加工达到设计要求的尺寸精度与表面粗糙度，在保证零件使用性能的前提下，尽可能降低加工成本。在实际装配场景中，这类法兰轮毂的装配流程通常是先将中心通孔压入或者热装到对应轴上，保证轴向定位到位，再将对接部件的止口与法兰凸台对位贴合，最后穿入螺栓按照对角顺序逐步锁紧，保证每个螺栓的预紧力一致，避免法兰面受力不均出现密封失效或者连接松动的问题。长期运行维护过程中，需要定期检查螺栓的预紧力，检查轴孔配合位置是否存在磨损松旷，及时更换出现疲劳损伤的零件，避免出现连接失效导致的设备故障。
