三丰150mm量程数显游标卡尺结构

在机械加工现场的工位旁、质检室的大理石检测平台上、精密装配的流水线工位边，这类150mm量程的数显卡尺是一线操作人员随手取用的核心测量器具，覆盖了绝大多数中小尺寸工件的快速检测需求，从毛坯件的余量核查，到精加工件的尺寸公差确认，再到装配环节的配合间隙核验，都能看到这类量具的使用场景。不同于传统机械式游标卡尺需要操作人员对齐刻度线、读取游标尺差值的操作逻辑，数显结构的卡尺可以直接通过显示屏输出测量数值，大幅降低了读数误差带来的不良品风险，即使是刚入行的操作人员，经过简单培训也能快速掌握正确的测量方法，在批量生产的快节奏检测场景下，能有效缩短单工件的测量耗时，提升工位检测效率。

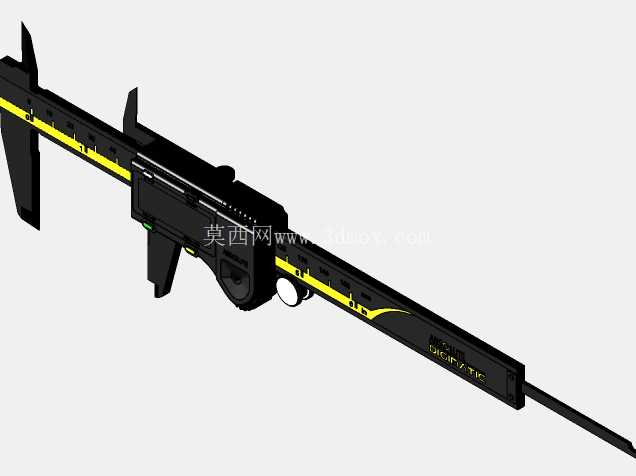

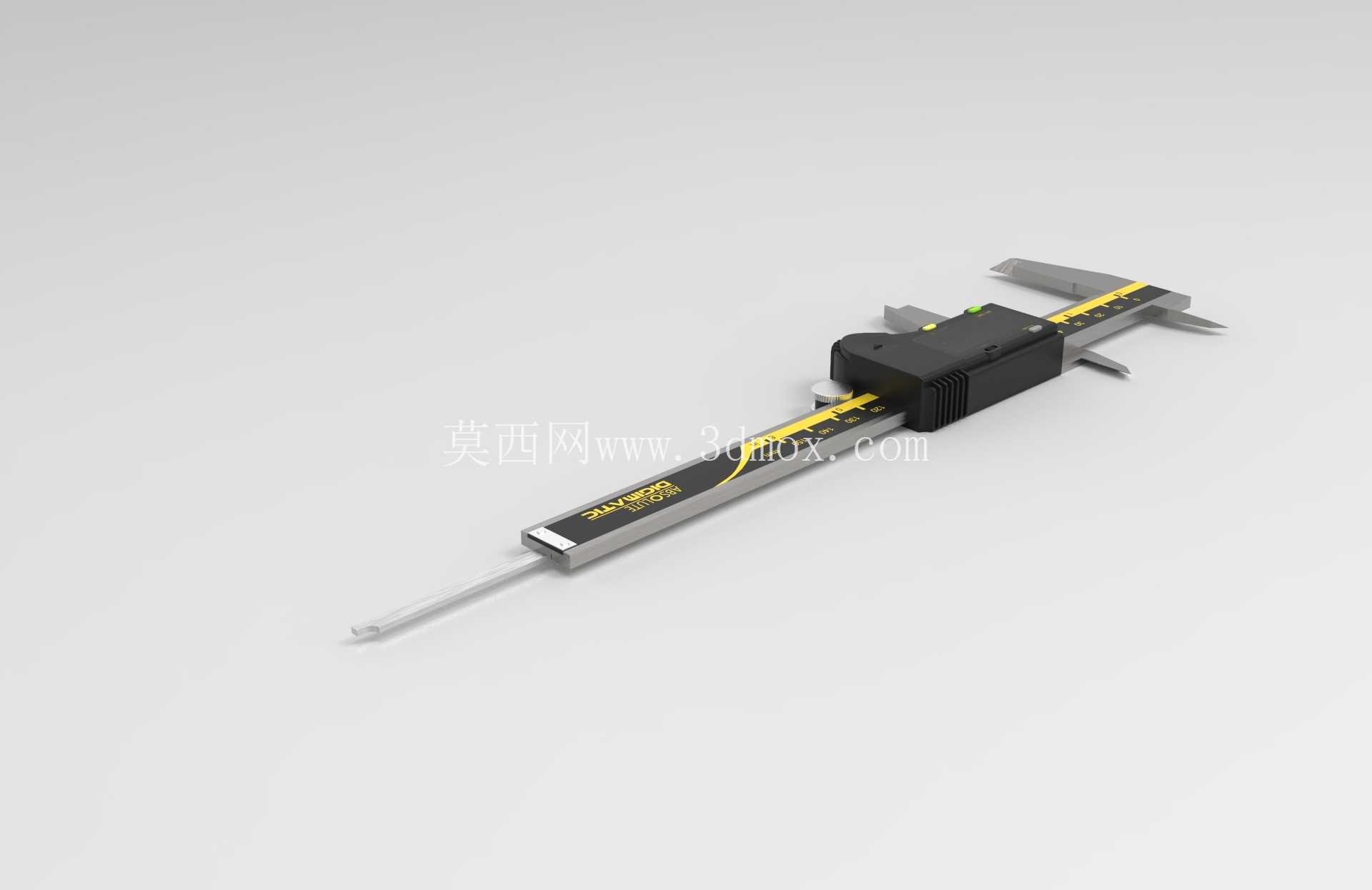

从结构设计逻辑来看，这款卡尺的主体尺身采用刚性足够的金属型材加工，尺身表面刻有清晰的基准刻度，即使在数显模块电量耗尽的特殊情况下，依然可以通过传统游标读数的方式完成测量工作，不会因为电子部件的临时故障中断现场检测流程。尺身上滑动的测量组件集成了内外测量爪、深度测量杆与数显传感模块，外侧的两个测量爪用于工件外部尺寸的检测，比如轴类零件的外径、块状零件的长宽尺寸，内侧的测量爪用于内孔、槽宽等内部尺寸的测量，尾部伸出的深度杆可以直接测量盲孔深度、台阶高度差，单把量具就能覆盖三类常见的尺寸测量需求，不需要在检测过程中频繁更换量具，减少了工位上的量具摆放数量，也降低了不同量具切换带来的校准误差。

150mm的量程设定是经过长期工业场景验证的黄金尺寸，这个量程既可以覆盖日常加工中绝大多数小型精密零件的尺寸范围，又不会因为尺身过长导致量具整体重量过大，长时间手持操作也不容易产生手部疲劳，适合一线操作人员长时间随身携带使用。尺身与滑动组件之间的导向结构经过精密研磨配合，滑动过程阻尼均匀，不会出现卡滞或者旷量过大的问题，保证测量时量爪可以平稳贴合工件被测表面，不会因为滑动间隙导致测量值出现偏差。数显模块上设置了归零按键，在测量不同基准的尺寸时，可以随时在任意位置设置测量零点，方便完成相对尺寸的测量，比如测量台阶的高度差、槽的对称度偏差时，不需要反复计算尺寸差值，直接通过相对测量就能快速得到结果。

在实际建模过程中，需要重点关注几个核心配合面的尺寸精度：首先是尺身导向导轨的截面轮廓，这部分是保证滑动组件平稳运行的基础，导轨的直线度、两个配合面的平行度公差需要严格控制，才能还原真实量具的滑动手感；其次是测量爪的测量面平面度与垂直度，两个外测量爪的贴合面需要保证在零位时完全贴合，没有透光间隙，内测量爪的圆弧面轮廓需要符合测量内孔时的接触要求，避免测量内尺寸时出现原理性误差；深度测量杆的伸出方向需要与尺身端面保持严格垂直，保证测量深度时测杆可以垂直探入孔底，不会因为倾斜导致深度测量值偏大。数显模块的外壳造型需要贴合尺身的安装轮廓，按键位置符合手持操作时的手指触碰范围，显示屏的倾斜角度方便操作人员站立或者坐姿时都能清晰读取数值，尺身上的防滑纹理位置对应手持时的拇指接触区域，推动滑动组件时可以更好地发力，不会因为手上沾有切削液出现打滑的情况。

这类卡尺的使用边界也十分明确，不适合测量表面粗糙度过高的铸锻毛坯件，避免硬质毛坯表面刮伤量爪的精密测量面，导致后续测量精度下降；也不能用于测量运动中的工件，防止量爪被运动工件磕碰变形，损坏内部的传感结构。日常存放时需要保持尺身清洁，避免切削液、金属切屑进入滑动导轨的配合间隙，长期不用时需要取出数显模块的电池，防止电池漏液腐蚀电子元件。在建模还原的过程中，每一处结构细节都对应着实际使用中的功能需求，没有多余的装饰性结构，所有的造型设计都围绕测量精度、操作便利性、长期使用稳定性三个核心目标展开，这也是工业量具类产品设计的核心逻辑，每一个倒角、每一处让位、每一个表面纹理都有其实际的工程意义，而非单纯的外观造型设计。
