亚德客APC6-02气动快插直通接头结构

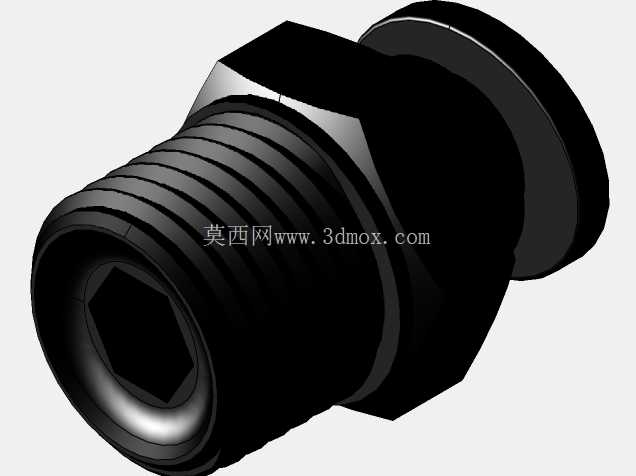

　　这款直通式快插气动接头，是气动管路系统里应用频次极高的基础连接件，在自动化生产线气动回路、小型气动工装夹具气路、包装设备气动执行机构供气管路、电子制造工位气动工具接驳场景中都能见到它的身影，核心作用是实现硬质气动管路与柔性气动软管的快速连通与密封，省去传统接头缠绕生料带、拧螺母锁紧的繁琐操作，大幅提升气路装配与后期维护的效率。从结构设计逻辑来看，接头整体采用金属本体加顶部快插释放环的组合形式，下端为外螺纹连接端，加工有标准管螺纹，可直接拧入气动阀岛、气缸进气口、气源处理件的对应内螺纹接口，螺纹段的加工精度直接决定了螺纹连接的密封可靠性，设计时严格遵循通用管螺纹的公差要求，无需额外密封件即可实现低压气动回路的螺纹端密封，部分工况下配合少量密封胶即可应对更高压力的使用需求。

　　上端为快插接口，适配外径6mm的气动软管，内部集成了弹性卡爪、密封胶圈、定位挡圈三个核心功能部件：弹性卡爪采用不锈钢材质冲压成型，多瓣式卡爪结构在气管插入后会自动卡紧气管外壁，即使气路带压也不会出现气管脱出现象，卡爪的刃口角度经过反复验证，既保证足够的抓持力，又不会割伤气管外壁导致气管破损漏气；密封胶圈采用丁腈橡胶材质，适配常规气动系统的压缩空气介质，耐少量油雾与常规工况温度，压缩量设计在合理区间，既保证密封面的贴合度，又不会因为插入阻力过大导致气管装配困难；定位挡圈用于限制气管插入深度，避免气管插入过深顶到内部流道造成通径减小，也防止气管插入不到位导致密封失效。外形尺寸方面，接头整体长度控制在紧凑范围内，六角扳拧部位的对边尺寸符合标准紧固件的扳拧空间要求，在密集排布的阀岛安装场景中，相邻接头之间不会出现扳手干涉的问题，安装时只需用普通开口扳手卡住六角部位，即可将螺纹端拧入对应安装位，无需特殊工装。顶部的白色释放环采用硬质工程塑料注塑成型，表面做了防滑纹理处理，需要拆卸气管时，只需向下按压释放环，带动内部卡爪张开，即可轻松拔出气管，释放环的按压行程经过优化，按压力度适中，日常维护时徒手即可操作，无需借助额外工具。

　　流道设计上，接头内部采用等通径直通孔设计，没有突兀的变径与转角，压缩空气通过时的压力损失极小，不会因为接头本身的流道阻力导致末端气动执行件的压力不足，适配常规0-1MPa的气动系统工作压力，完全满足绝大多数工业气动场景的使用要求。在建模还原过程中，需要重点关注几个关键配合尺寸：一是快插端内孔与气管外径的配合公差，直接决定插拔力与密封可靠性；二是螺纹端的螺纹中径尺寸，要保证与标准内螺纹的旋合顺畅度；三是释放环与本体之间的间隙配合，既要保证释放环可以顺畅上下滑动，又不能间隙过大导致内部卡爪偏斜；四是六角部位的对边尺寸与倒角，要符合标准扳拧空间的设计规范。

　　这类快插接头看似结构简单，但每个细节的尺寸偏差都可能导致实际使用时出现漏气、脱管、插拔困难等问题，建模时需要严格按照实物的装配关系还原每个零件的配合关系，才能保证后续做装配模拟、气路布局验证时的参考价值。在实际设备选型过程中，这类接头的选用需要匹配对应气管外径与连接螺纹规格，同时根据使用场景的介质、温度、压力要求选择对应的密封材质与本体材质，常规工业场景下的铜镀镍本体加丁腈橡胶密封的款式，已经可以覆盖绝大多数普通气动回路的使用需求，在有腐蚀介质的特殊场景下才需要更换不锈钢本体或者氟橡胶密封的特殊款式。
