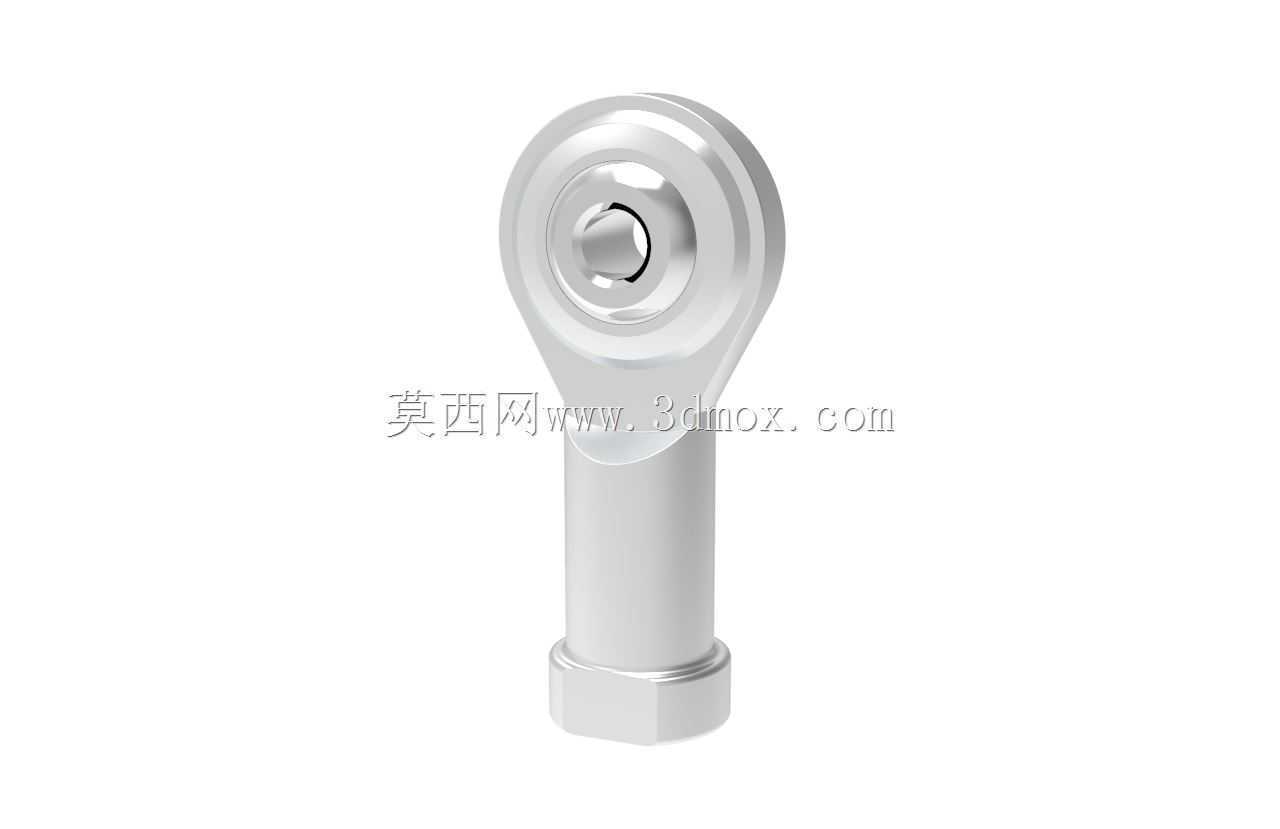

PHS-3内螺纹杆端关节轴承结构设计

　　做设备铰接结构选型这么多年，杆端关节轴承是我在做连杆机构、执行器末端连接时绕不开的标准件，这次做的PHS-3规格内螺纹杆端，是小载荷铰接场景里用得极频繁的一款。先从实际应用场景说，这类小尺寸杆端轴承，常见于轻工自动化设备的连杆传动、小型液压气动缸的杆端连接、检测设备的可调支撑臂、甚至小型无人机的舵机连杆铰接位，核心作用是在两个存在相对摆动、角度偏差的连接件之间，传递径向载荷的同时，补偿安装或运动过程中产生的同轴度误差，避免刚性连接带来的憋劲、卡滞甚至部件断裂问题。

　　从功能特性上拆解，这款杆端采用杆端体与内圈滑动摩擦的结构，内圈为淬硬轴承钢，表面精磨处理，杆端体采用优质碳素结构钢锻造成型后加工内螺纹，滑动接触面在装配时会预留合理的配合间隙，允许内圈相对于杆端体在一定角度范围内做任意方向的摆动，相比普通的刚性铰接销，它不需要额外加工铰接座的球面配合面，直接通过杆端的内螺纹与配套的螺杆连接，另一端内圈通过销轴与被连接件固定，安装效率提升非常明显，同时自带的自调心特性，能抵消安装面的平面度误差、连杆运动过程中的轨迹偏差，在往复摆动的工况下，能有效降低连接部位的应力集中。

　　设计思路上，首先要匹配小载荷工况的强度需求，杆部的内螺纹采用标准公制细牙螺纹，螺纹深度足够保证连接强度，避免受拉时螺纹滑牙；杆端头部的球面腔与内圈的配合采用基孔制配合，过盈量控制在合理范围，既不会因为过盈太大导致摆动卡滞，也不会因为间隙过大出现旷量，影响传动精度。头部的外圈厚度做了合理的加强，在承受径向冲击载荷时，不会出现头部开裂的问题；杆部与头部的过渡位置采用大圆角过渡，避免应力集中，这一点在做交变载荷工况的选型时尤其重要，很多小厂做的廉价杆端就是在过渡位置做直角，用不了多久就会从根部断裂。

　　再说到外形尺寸与安装边界，PHS-3规格的杆端，内圈内孔直径为3mm，适配直径3mm的铰接销轴，内螺纹规格为M3×0.5，杆部的外圆尺寸控制在合理范围，安装时需要预留的摆动空间要提前核算：以杆端轴线为基准，内圈的最大摆动角度一般在13度左右，设计安装位的时候，要保证周围的结构件不会在杆端摆动时发生干涉，尤其是多连杆并排布置的场景，相邻杆端的头部外圆之间要预留至少1mm的间隙，避免运动过程中相互摩擦。杆端的总长度、头部的外圆直径都严格遵循行业通用的尺寸规范，能直接替换同规格的进口件，不需要修改原有安装结构，这也是做标准件三维模型最核心的要求——尺寸完全对标通用标准，选型时直接调用就能出工程图，不用反复核对尺寸。

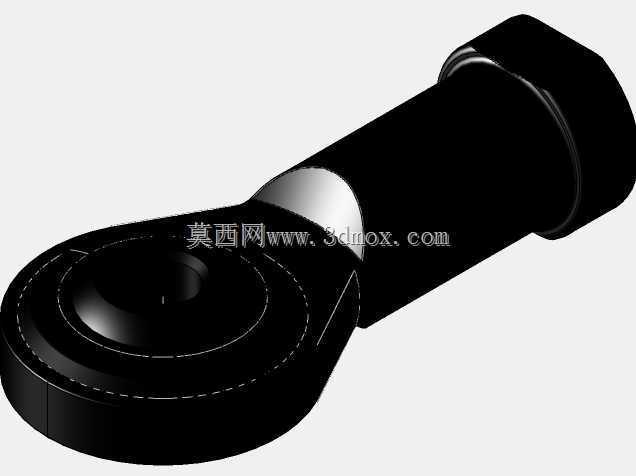

　　实际建模的时候，我特意把内圈和杆端体做成了两个独立的实体，方便做运动仿真的时候直接添加旋转副，不需要再拆分零件；螺纹部分采用简化的装饰螺纹线，既保证工程图导出时能正确标注螺纹信息，也不会因为实体螺纹占用过多的装配资源，毕竟整台设备里可能有几十个这类标准件，每个都做实体螺纹的话，大装配体会卡顿得没法操作。另外，内圈的油槽结构也做了还原，虽然小尺寸杆端很多是免维护的，但预留的润滑结构能在需要定期润滑的工况下，方便加注润滑脂，延长使用寿命。

　　在做结构校核的时候，要注意这类杆端的额定静载荷、额定动载荷参数，3mm规格的杆端，径向额定静载荷一般在几千牛级别，适合载荷不大的铰接位置，如果是冲击载荷比较大的场景，就要选更大一号的规格，不能硬凑小尺寸，不然很容易出现内圈碎裂或者杆部拉断的问题。安装的时候，销轴与内圈内孔的配合建议采用H7/h6的间隙配合，销轴两端要做轴向固定，避免工作过程中销轴窜出；螺纹连接的时候要在螺杆上加装防松垫圈或者涂螺纹锁固胶，尤其是往复运动频率高的设备，长期震动很容易导致螺纹松脱，引发设备故障。

　　很多刚入行的工程师做铰接结构的时候，喜欢自己加工铰接座和球面销，其实算下来加工成本比直接买标准杆端轴承高很多，而且自己加工的球面配合面精度很难保证，很容易出现磨损快、摆动卡滞的问题，直接选用成熟的标准杆端，不仅成本低，可靠性也有保障，三维建模的时候直接调用标准模型，能省很多重复建模的时间，把精力放在核心的机构设计上，而不是花在标准件的绘制上。
