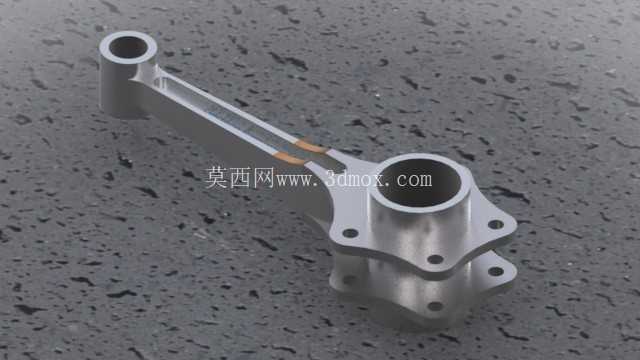

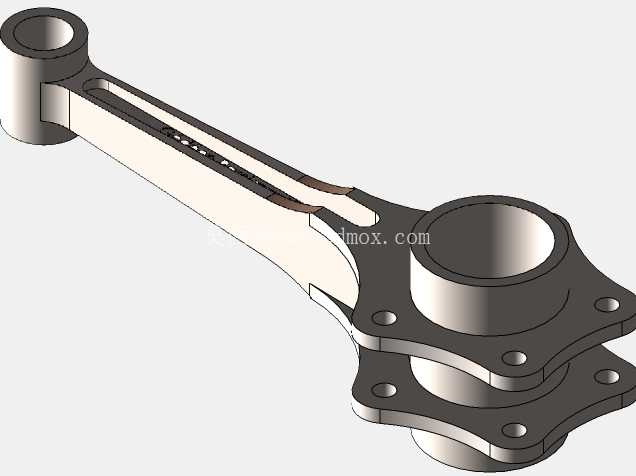

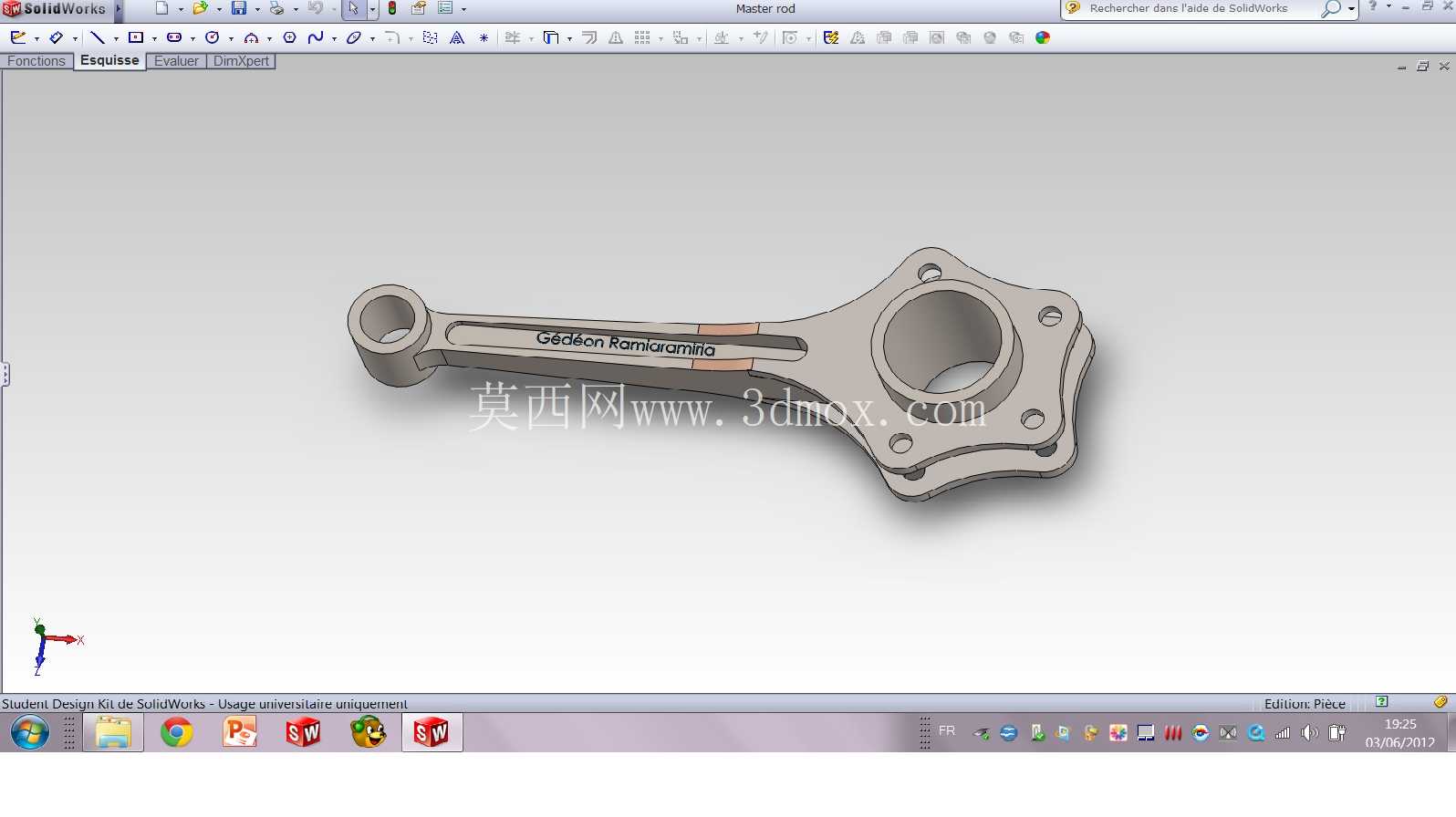

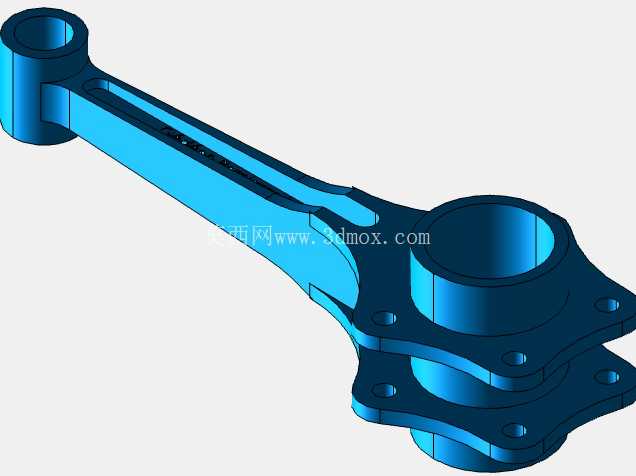

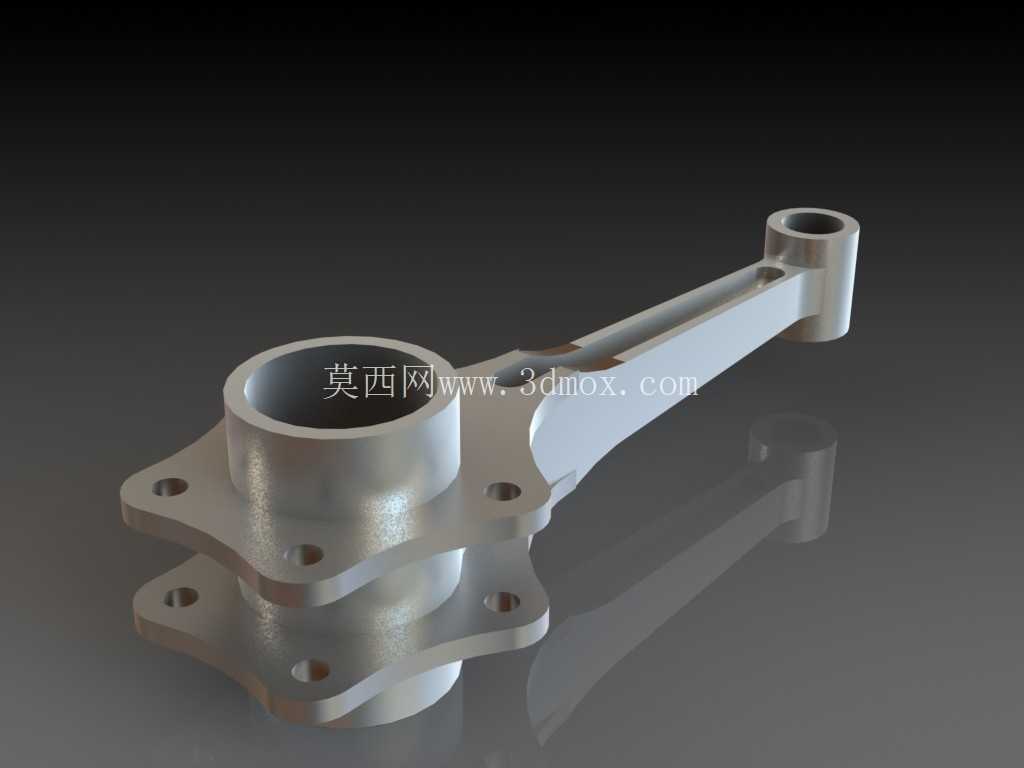

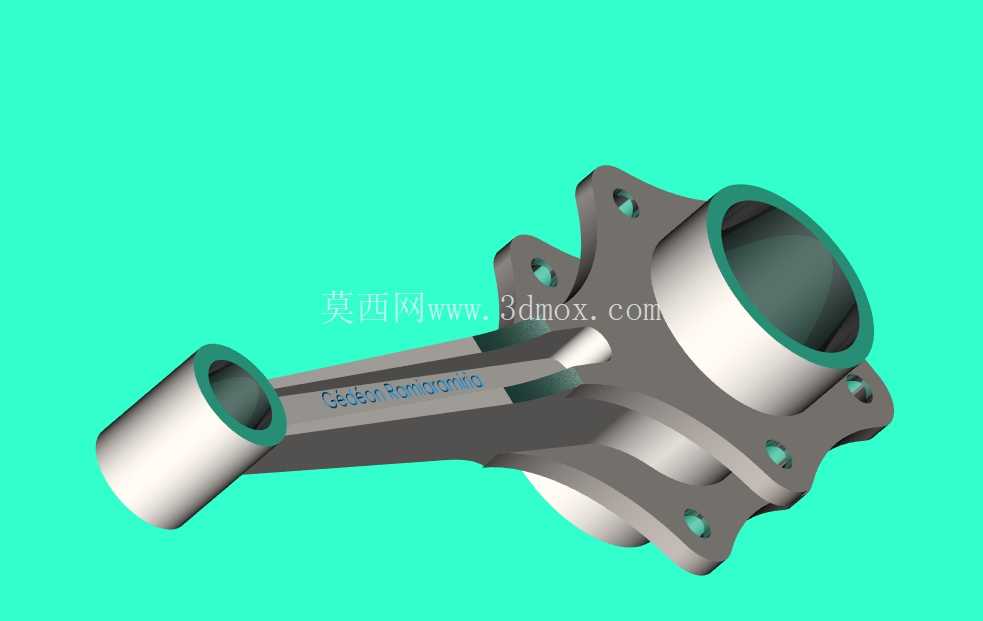

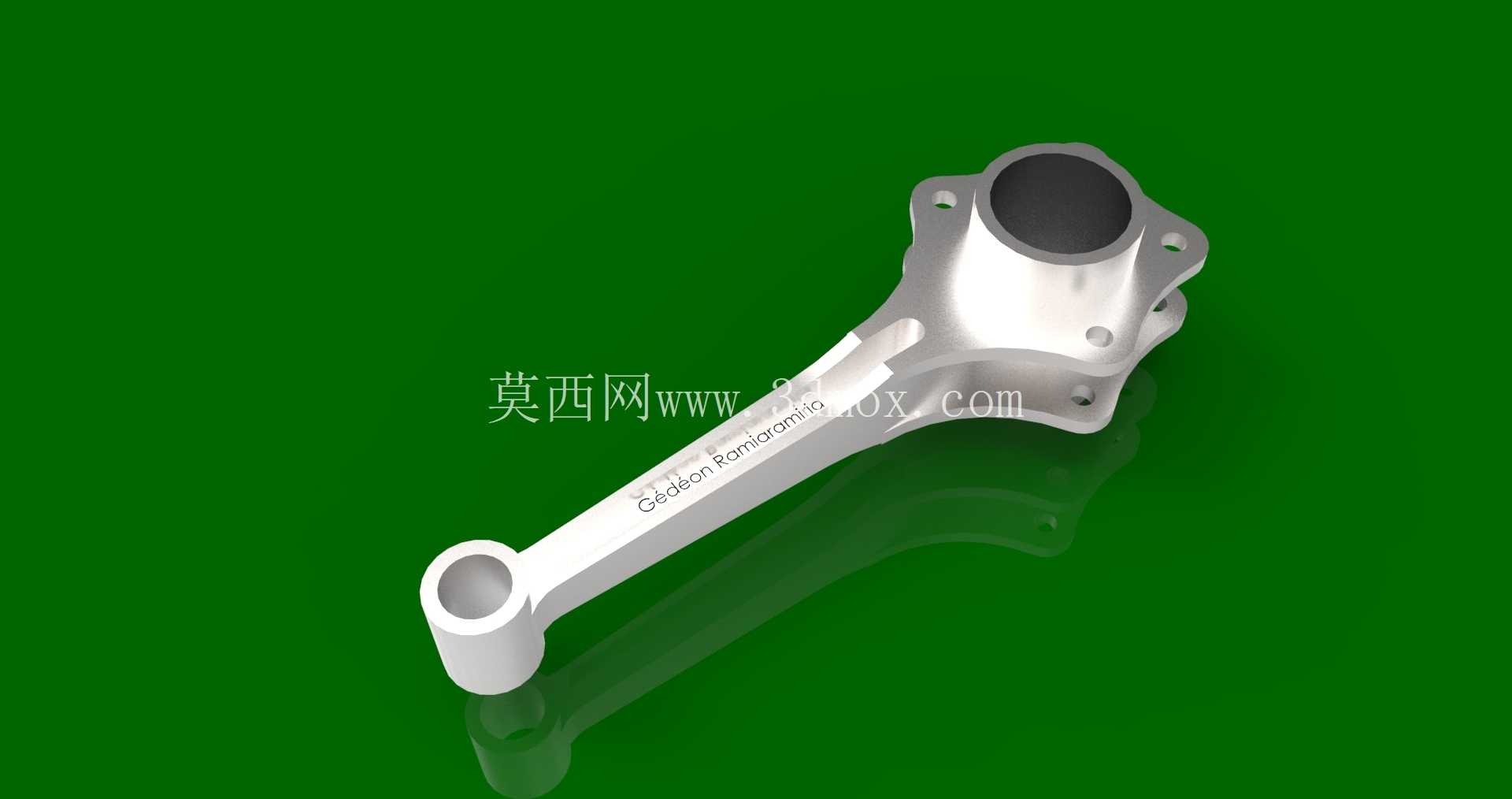

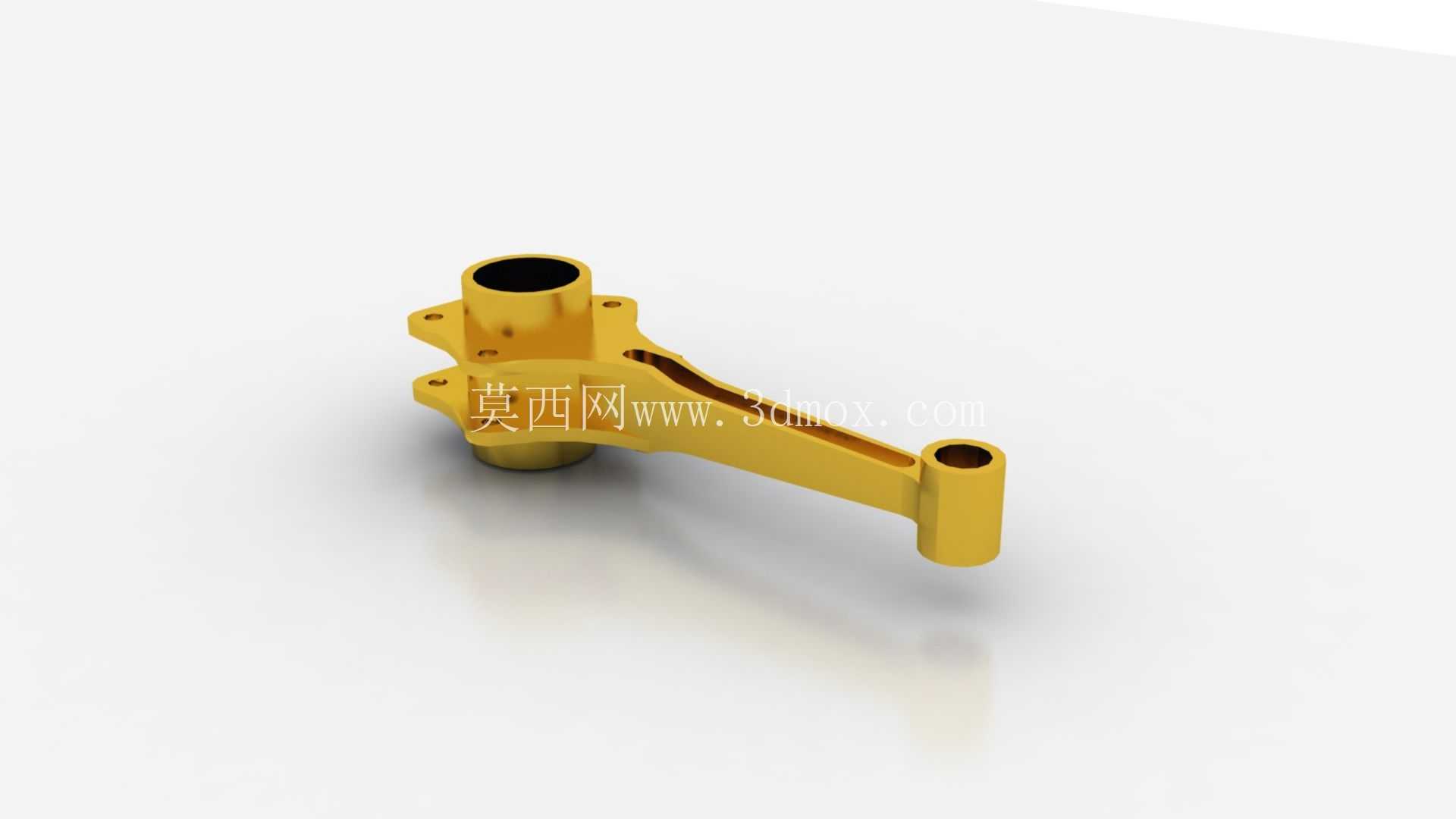

内燃机连杆主杆结构三维设计

作为动力传动系统里的核心受力构件，这款连杆主杆的设计直接决定了往复式动力设备的运行可靠性与寿命上限。从实际应用场景来看，这类构件广泛适配小排量通用内燃机、小型空压机、往复泵等需要将直线往复运动转化为旋转运动的设备，在动力输出链路里承担着力的传递与运动形式转换的核心作用，工作过程中需要持续承受交变的拉压载荷、惯性冲击载荷，对结构强度、刚度、疲劳抗性都有极高的要求。

从结构设计思路来看，整个构件采用分体式大端配合整体式小端的经典布局，小端为整圆通孔结构，用于装配活塞销，与活塞组件形成铰接副，设计时预留了足够的衬套压装余量，孔壁的厚度经过反复校核，能够在活塞侧传递来的爆发压力作用下保持足够的圆度，避免衬套偏磨导致的早期失效。杆身采用工字形截面设计，这一设计并非照搬通用模板，而是结合了构件的受力特性：在往复运动平面内需要足够的抗弯截面模量来抵御惯性力带来的弯曲变形，垂直于运动平面的方向则不需要冗余的材料堆砌，工字形截面刚好在重量控制与结构强度之间找到了最优平衡点，杆身表面做了平滑过渡处理，所有截面变化位置都采用大圆角衔接，从根源上降低应力集中系数，避免交变载荷下的疲劳裂纹萌生。

大端采用斜切式分体结构，配合定位螺栓孔实现与曲轴曲柄销的装配固定，拆分面的角度经过载荷计算优化，既能够保证装配时连杆可以顺利通过气缸套完成安装，又能让螺栓承受的剪切载荷控制在合理区间内，大端的轴承安装孔与小端活塞销孔的中心距是核心安装尺寸，直接决定了设备的活塞行程与压缩比参数，设计时严格控制两孔的平行度公差、圆柱度公差，避免装配后出现活塞偏缸、轴承偏磨的问题。大端的连接法兰位置设计了多个螺栓过孔，孔位的位置度公差经过严格校核，保证装配时螺栓能够均匀承受预紧力与工作载荷，不会出现单个螺栓过载断裂的问题。

从安装边界来看，小端外径尺寸需要匹配活塞销座的内部空间，保证活塞运动到上止点、下止点时不会与活塞本体发生运动干涉；大端的最大回转半径需要匹配曲轴箱的内部轮廓，确保曲轴旋转过程中连杆大端不会与缸体、曲轴平衡块发生碰撞；杆身的宽度尺寸需要匹配气缸套的内径，避免往复运动中杆身与缸壁发生刮蹭。整个构件的重量分布经过动平衡校核，大小端的重量差控制在合理范围内，减少高速往复运动时产生的惯性力，降低曲轴的振动载荷，提升整机运行的平顺性。

细节设计上，杆身与大小端的衔接位置没有采用直角过渡，全部采用渐变的圆弧曲面，既优化了应力传递路径，又减少了锻造、机加工过程中的工艺难度，适合采用模锻工艺进行批量生产，后续机加工时可以以杆身定位，一次装夹完成两端孔的精加工，有效保证形位公差精度。大端拆分面的位置设计了定位止口，装配时能够快速实现端盖与杆身的精准对位，避免装配错位导致的轴承孔失圆，保证轴承的配合间隙处于设计区间内，保障润滑油脂能够在摩擦副表面形成稳定的油膜，降低运转过程中的摩擦损耗。
