耦合器电池仓结构三维设计

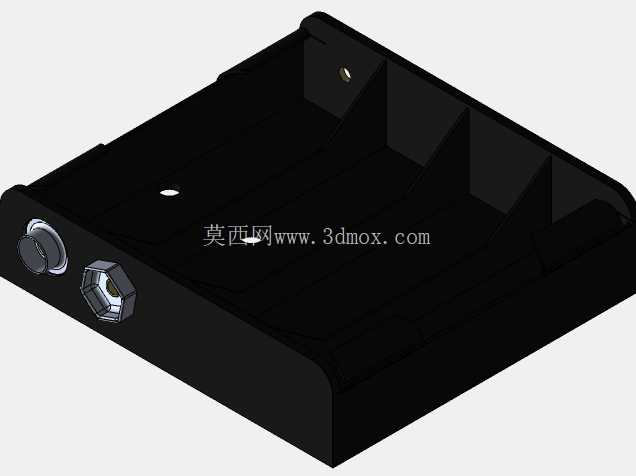

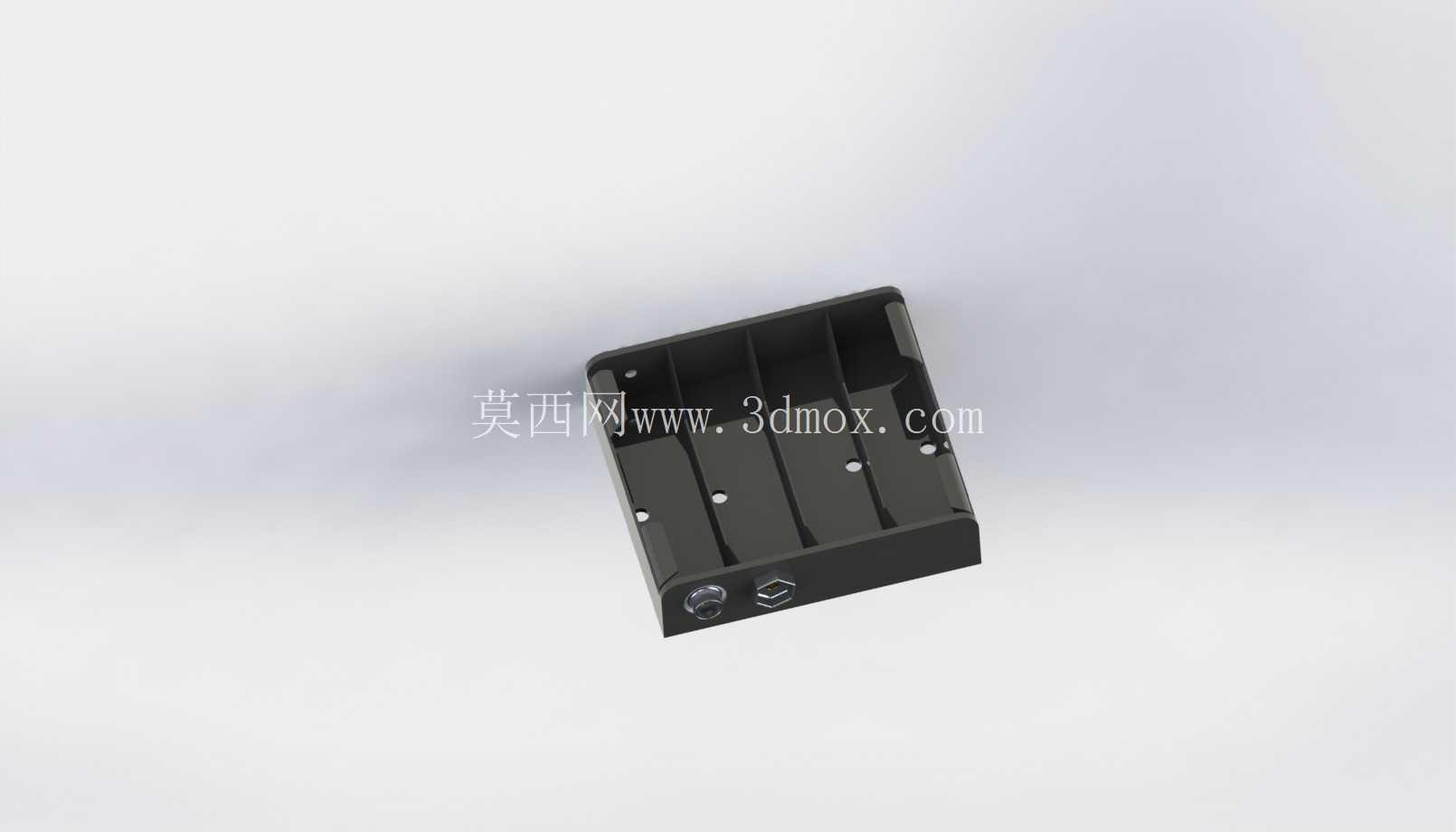

　　在工业信号耦合传输、低压配电耦合回路的现场应用场景中，耦合器的供电稳定性直接决定信号传输的连续性，配套的电池承载结构作为供电模块的核心载体，需要同时兼顾电池固定可靠性、接线操作便利性、壳体防护性与安装适配性多重要求。本次设计的耦合器电池承载结构，针对现场耦合器设备的紧凑安装空间做了定向优化，整体采用一体化注塑成型的壳体结构，主体为矩形槽式布局，内部设置四道平行的分隔筋，将仓体内部分隔为五个独立的电池容置腔，每个腔室的内壁尺寸严格匹配对应规格圆柱电池的外径公差，腔室底部预留0.2mm的装配间隙，既方便电池快速装入，又能避免设备运行过程中出现电池晃动、电极接触不良的问题。

　　从设计思路层面，首先考虑的是现场运维的操作效率，仓体开口端做了15度的导入倒角，更换电池时无需精准对位即可快速将电池滑入腔室，减少运维操作的时间成本。仓体侧壁靠近电极连接端的位置，预留了两个嵌入式的电极安装位，安装位周边做了加厚的凸台结构，能够承受电极插拔过程中的侧向力，避免长期使用后出现电极座开裂、松动的问题。仓体的外轮廓边角全部做了R2的圆角过渡，一方面是减少注塑过程中的应力集中，降低壳体成型后出现翘曲变形的概率，另一方面也能避免安装过程中尖锐边角划伤操作人员或相邻的线缆。

　　在安装边界的设计上，仓体背部设置了两个定位凸柱与一个卡扣安装位，能够直接卡入耦合器主体对应的安装槽内，无需额外使用螺丝固定，装配时只需将凸柱对准定位孔按压到位即可完成固定，拆卸时只需拨开卡扣即可将整个电池仓取出，大幅提升装配与后期维护的效率。仓体的整体厚度控制在12mm，长度方向尺寸为68mm，宽度方向为42mm，能够适配绝大多数壁挂式、导轨式安装的信号耦合器设备的内部安装空间，不会与耦合器内部的信号处理电路板、接线端子产生空间干涉。仓体底部预留了三个直径1.5mm的透气孔，能够平衡仓体内外的气压差，避免温度变化导致仓体内出现凝露，影响电池与电极的使用寿命。

　　结构细节上，每个电池容置腔的侧壁都设置了一个半圆形的抠取槽，当需要取出电池时，操作人员可以通过抠取槽直接接触电池侧壁，将电池从腔室内撬出，解决了紧凑腔室内电池难以取出的问题。仓体靠近电极端的外壁设置了两个方向标识凸点，分别对应电池的正负极安装方向，避免运维人员装反电池导致设备短路。分隔筋的厚度设置为1.2mm，既保证了足够的结构强度，在电池出现鼓胀时能够提供足够的支撑，又不会占用过多的内部空间，最大化利用仓体的有效容积。仓体的外表面做了细磨砂纹理处理，既能够提升注塑件的外观质感，又能减少表面划痕的产生，同时在手持操作时能够增加摩擦力，避免打滑。

　　从实际使用的场景来看，该结构不仅适用于信号耦合器的配套供电，也可直接适配同尺寸规格的低压传感设备、小型信号传输终端的电池承载需求，结构上没有多余的冗余设计，所有的特征都围绕实际装配、使用、维护的需求设置。在建模过程中，所有的配合尺寸都按照注塑件的通用公差标准做了补偿，筋位厚度均匀，避免出现壁厚差异过大导致的缩痕、缺胶等注塑缺陷，电极安装位的尺寸公差按照IT7级精度控制，保证电极座压入后能够保持足够的紧固力，长期使用不会出现松动。仓体的卡扣结构做了倒钩角度优化，倒钩的卡入深度为1.5mm，既保证足够的卡接拉力，又不会因为卡接过紧导致拆卸时出现卡扣断裂的问题。
