法兰安装式精密电源变压组件结构设计

　　这款法兰安装式的电源变压组件，在工业控制机柜、小型机电设备内置供电回路、分布式传感节点供电模块里的适配性很强，日常做设备内置供电方案选型时，这类带方形安装法兰的结构比裸绕组的变压器安装可靠性高很多，不需要额外做固定支架，能直接通过法兰四角的安装孔锁在设备内壁或者安装板上，省掉不少结构件的二次设计工作量。从结构设计逻辑来看，这款组件把绕组、磁芯部分完全封装在金属壳体内部，前端的圆形输出端做了分层绝缘结构，中间的红色绝缘衬圈把金属安装法兰和内部带电绕组做了物理隔离，爬电距离完全满足低压工业设备的安规要求，避免设备运行过程中因为积尘、凝露导致的绝缘击穿问题。

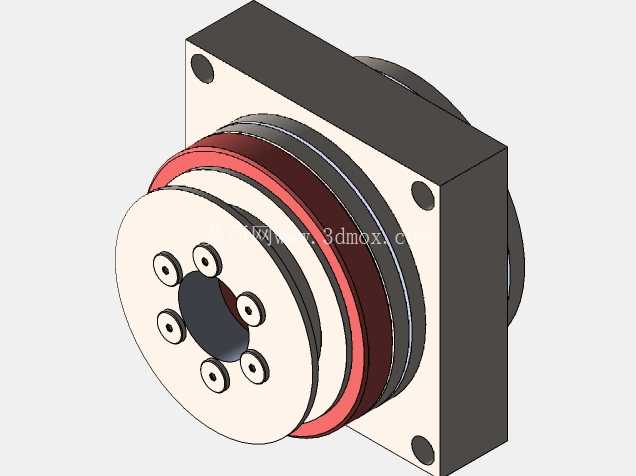

　　前端圆形端面上均匀分布的六个固定小螺丝，是用来锁紧端盖和内部磁芯绕组的，中间的通孔是出线位，供电线缆可以直接从中心位置引出，接线的时候不会和周边安装结构产生干涉，布线走向更规整。方形安装法兰的四个角做了沉头孔设计，安装时螺丝头完全沉入法兰平面，不会突出安装面，整个组件安装完成后，法兰背面可以完全贴合安装基准面，不会出现翘边、间隙，运行时的振动噪音会比悬空安装的结构小很多，适合用在有一定振动要求的工业设备内部。从安装边界来看，方形法兰的边长尺寸适配常规的电气安装板开孔位，组件整体轴向长度控制得比较紧凑，不会占用过多柜内纵深空间，在空间局促的小型控制盒、壁挂式设备里也能顺利安装。

　　设计时特意把金属壳体的接地位做在了法兰侧面，安装时可以直接通过安装螺丝实现壳体接地，不需要额外单独接接地线，简化了现场接线的工序。内部绕组和壳体之间填充了导热绝缘材料，运行时绕组产生的热量可以通过金属壳体直接传导到安装板上散热，比塑封外壳的变压器散热效率高不少，长时间满负载运行时的温升更低，供电稳定性更好。前端的分层结构除了绝缘作用，还能对出线端做防护，避免线缆弯折时直接摩擦绕组端部的绝缘层，延长线缆的使用寿命，减少后期维护的接线故障。

　　在做三维建模的时候，这个组件的配合公差需要重点关注，法兰安装孔的位置度要控制在合理范围内，不然现场安装时会出现孔位对不上的问题；端盖和壳体的配合面要做止口设计，既可以保证装配同轴度，也能提升整体的防护等级，阻挡粉尘进入壳体内部。这类变压组件通常用来把工业现场的交流输入电压转换成设备控制回路需要的低压交流电，给控制板、继电器、传感器等低压元器件供电，稳定的结构设计能保证设备在复杂工业环境下长期可靠运行，不会因为安装松动、绝缘失效导致供电故障。
