威尼斯百叶窗原型控制机构结构设计

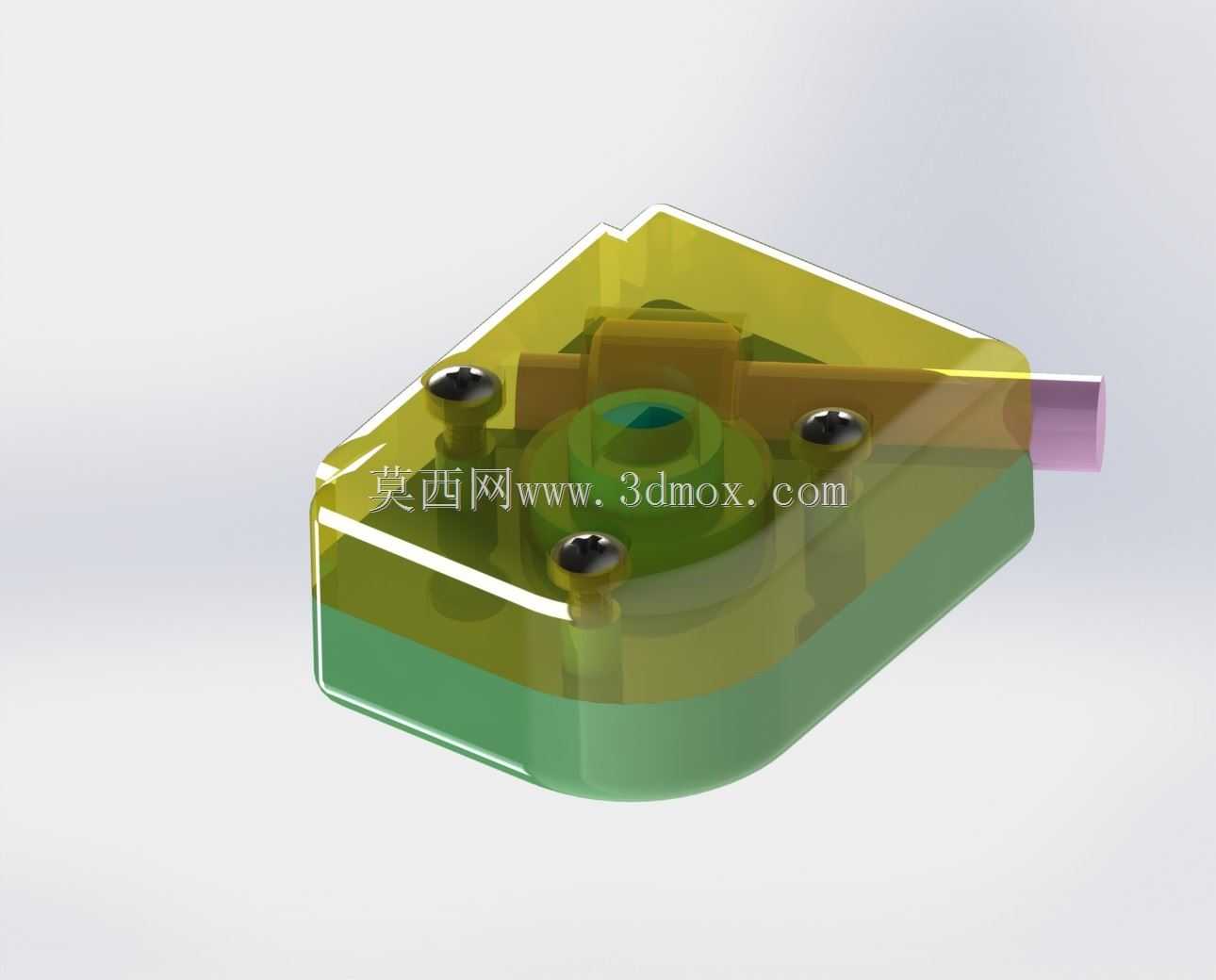

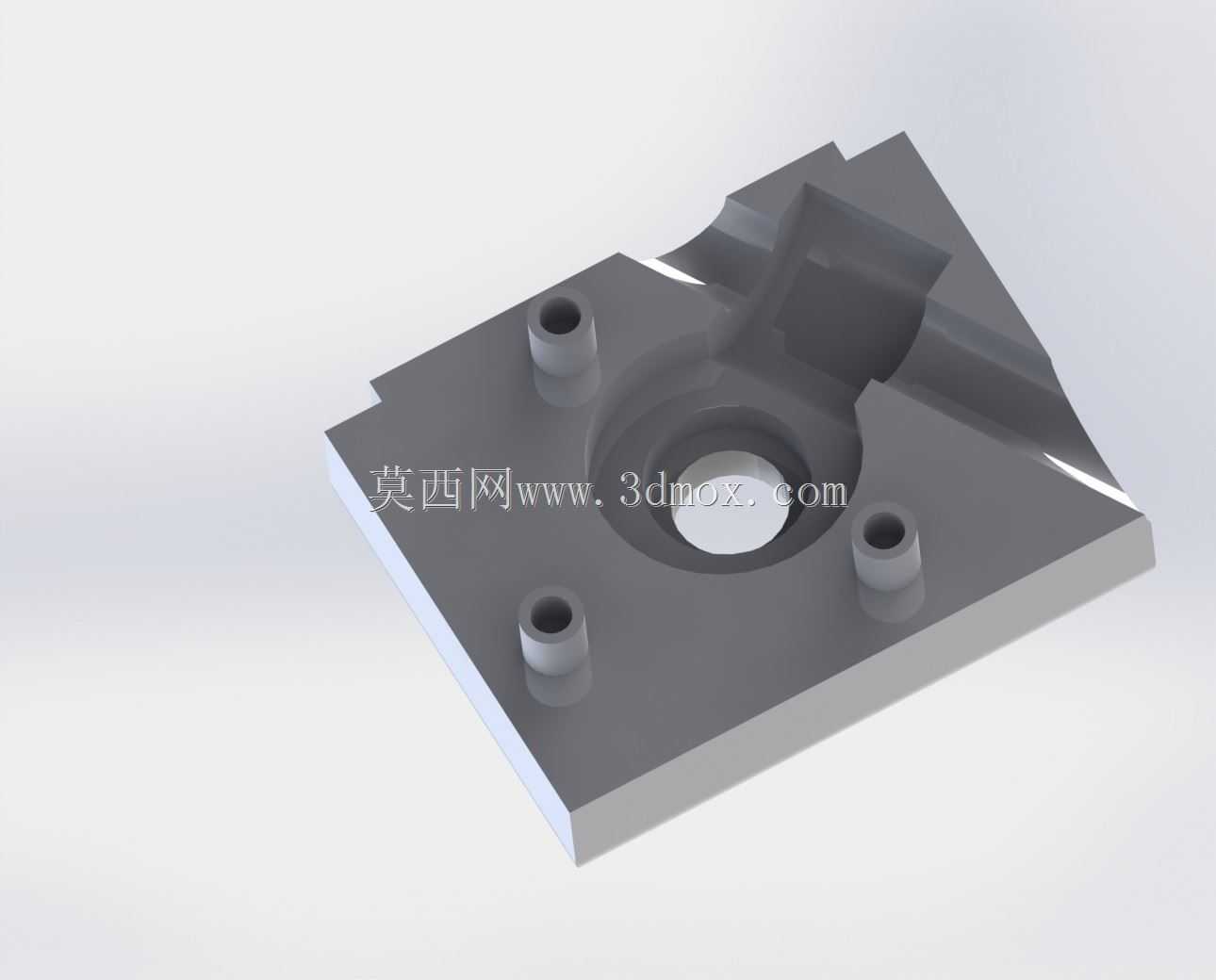

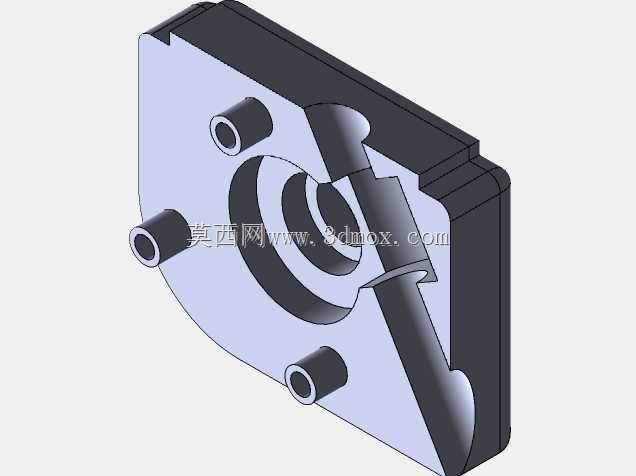

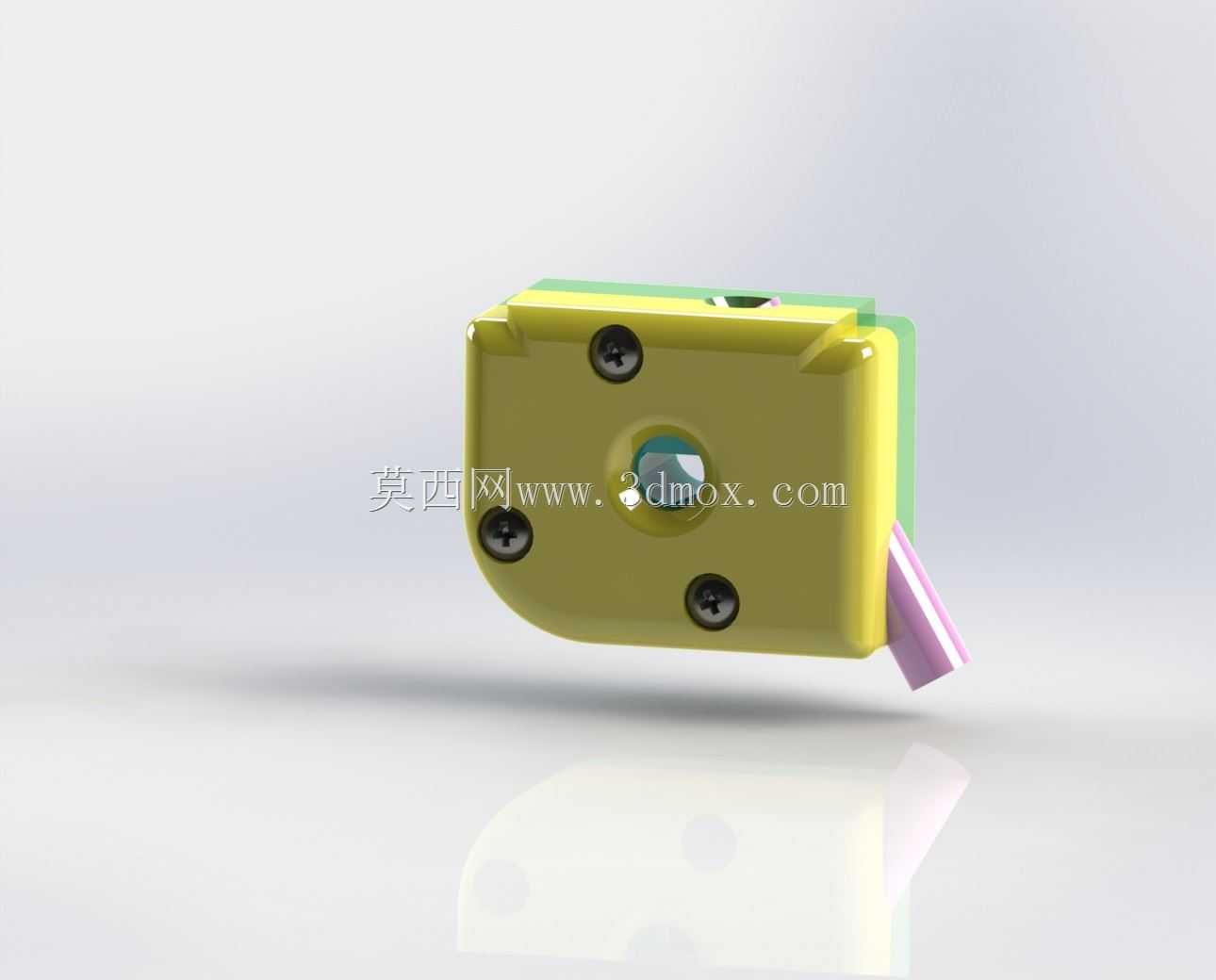

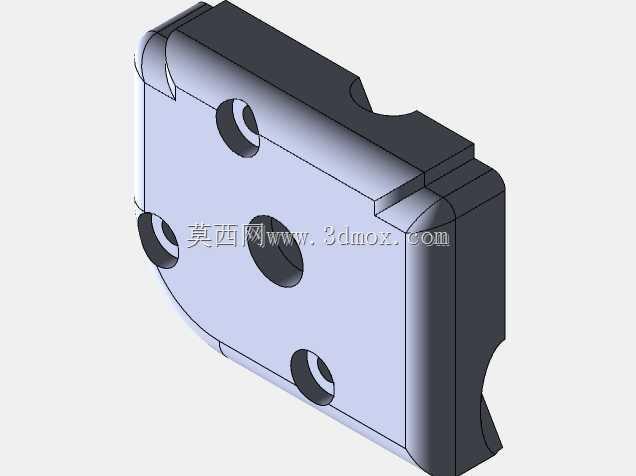

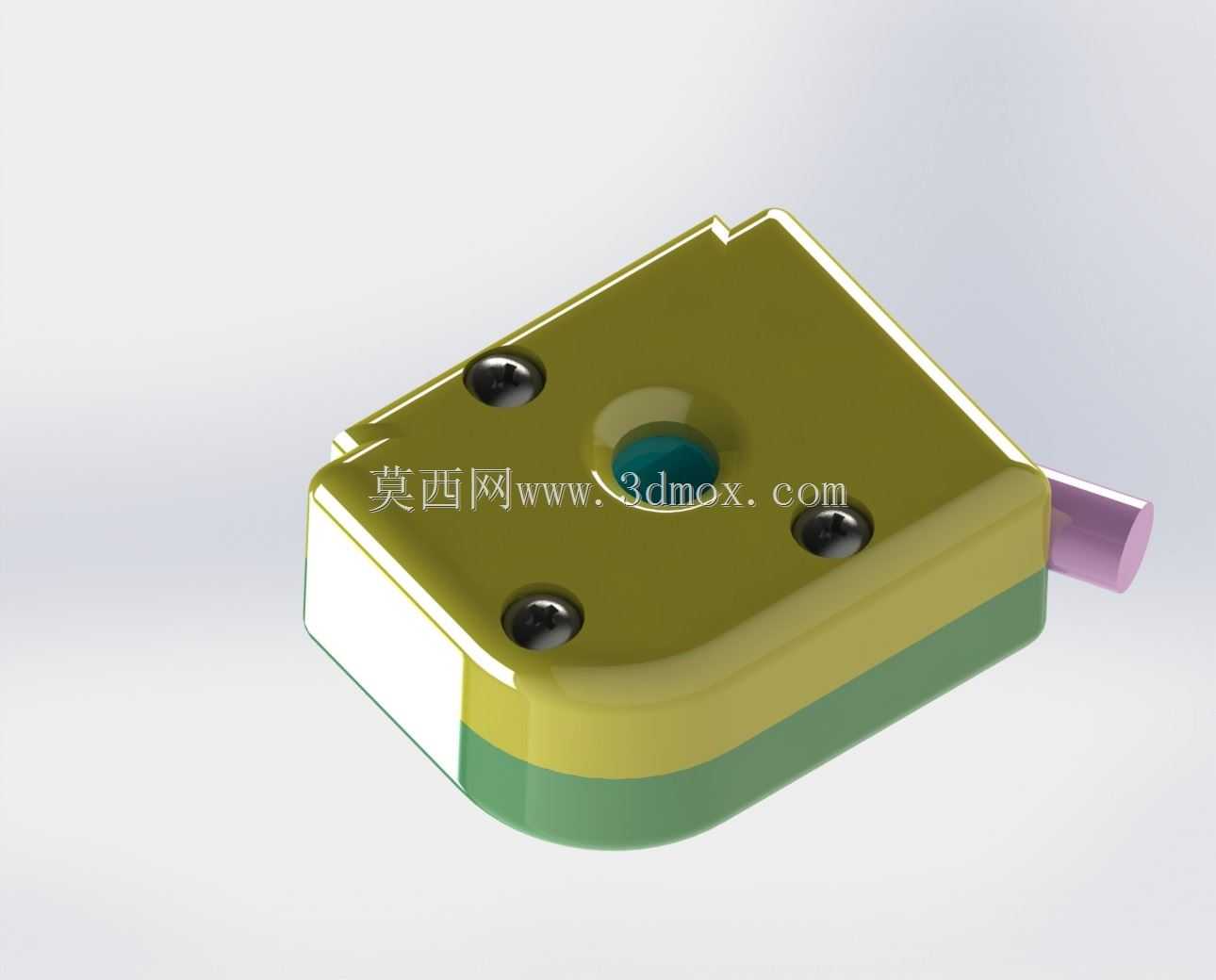

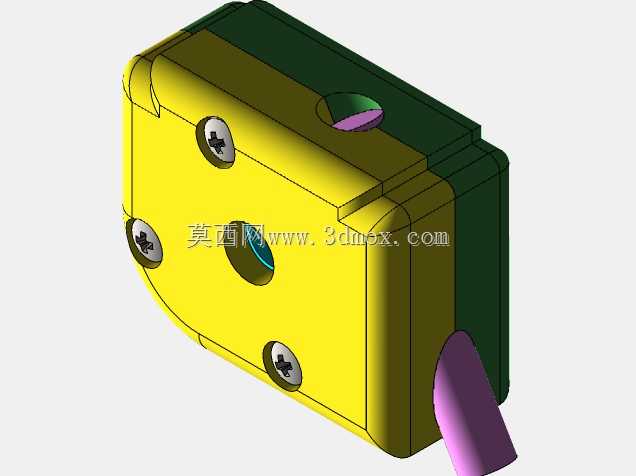

在民用与商用建筑的通风采光调控场景中，百叶窗的角度调节精度、操作便捷性直接影响使用体验，这款百叶窗控制机构正是针对威尼斯百叶窗的调节需求开发的原型结构，核心解决传统调节机构拆装困难、传动卡顿的常见问题。从结构设计逻辑来看，整体采用分体式叠层外壳设计，上层橄榄绿壳体作为主体承载结构，预留三个沉头螺钉安装孔，安装时螺钉可完全沉入孔位，不会突出壳体表面造成剐蹭，同时沉孔设计能保证壳体与安装基面的贴合度，避免长期使用后出现松动移位。壳体中部预留的圆形通孔为传动件穿装位，侧边伸出的紫色拨杆是动力输入部件，拨杆与内部传动件采用卡接式配合，无需额外紧固件即可完成装配，大幅降低拆装难度，日常维护时无需专用工具即可拆解检修。下层浅绿色基座与上层壳体通过止口定位配合，叠层结构既可以将内部传动组件完全封闭在壳体内，避免灰尘、水汽进入传动腔造成卡涩，又能通过分层结构减少整体加工难度，不同层结构可根据受力需求选用不同材质，上层承载层选用强度更高的工程塑料，下层基座选用耐磨自润滑材质，兼顾结构强度与滑动顺畅度。从安装边界来看，整体壳体为带圆角的类方形结构，圆角设计可避免安装时尖角划伤安装面或操作人员，整体厚度控制在适配常规百叶窗侧装空间的尺寸范围内，安装孔位采用等边三角形排布，相比两孔安装具备更好的抗扭转性能，调节百叶窗角度时壳体不会随拨杆施力发生偏转。在实际应用中，这款控制机构可适配多数常规尺寸的威尼斯百叶窗，拨杆的摆动行程与百叶窗的0到90度开合角度精准匹配，拨杆摆动到两端极限位置时分别对应百叶窗完全闭合、完全开启的状态，中间行程可实现任意角度的悬停定位，满足不同场景下的采光、通风、隐私防护需求。设计过程中特意简化了内部传动链路，减少冗余传动部件，既降低了装配复杂度，也减少了传动过程中的间隙累积，保证角度调节的精度，长期使用后也不会出现明显的调节虚位。外壳侧边的分型面做了错位止口设计，合模后不会出现明显的拼缝错位，外观整体性更好，同时也能避免拼缝处进入杂物影响内部结构运行。
