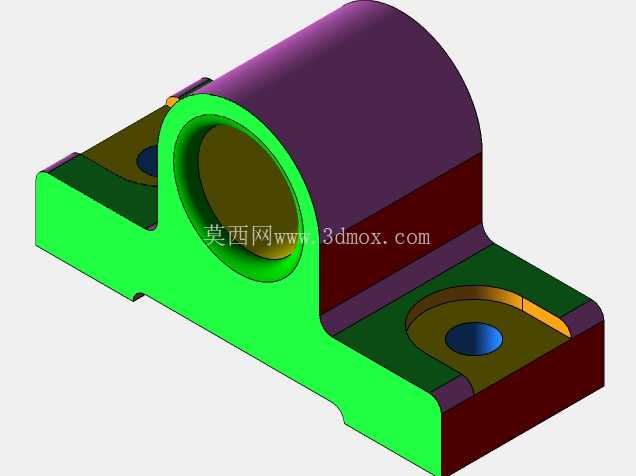

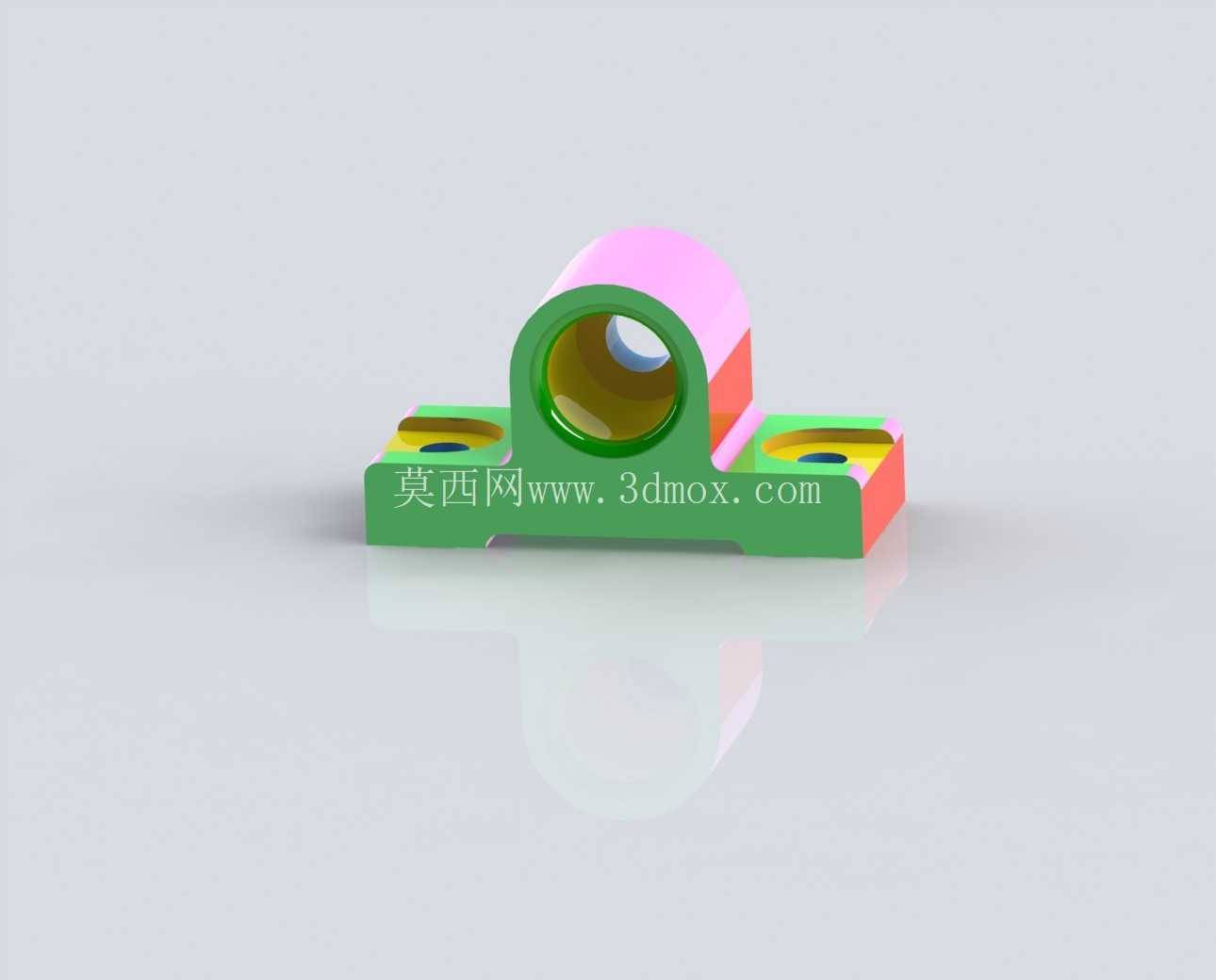

带安装底座的立式轴承支撑座结构

　　支撑腔下方的连接基座做了加厚处理，目的是分散支撑腔传递下来的载荷，避免应力集中在支撑腔与基座的衔接位置，很多同类型铸件在长期受交变载荷的工况下，容易在这个衔接位置出现开裂，因此在建模阶段就需要在衔接处做R角过渡，同时根据载荷计算结果调整壁厚，通常这个位置的壁厚要比基座其他位置厚2-3mm，提升整体的抗疲劳强度。两侧伸出的安装耳是整个部件的安装定位基准，每个安装耳上都预制了螺栓过孔，安装时可以通过螺栓将整个支撑座固定在设备的机架型材或者安装平台上，两个安装耳的孔位间距需要严格匹配对应机架的安装孔位标准，孔的直径要比所选安装螺栓的公称直径大1-1.5mm，预留一定的安装调整余量，方便安装时微调支撑座的位置，保证轴系的同轴度。在常规的带式输送机、小型物料分拣线以及轻工自动化生产线的从动辊组支撑环节，这类带双侧安装耳的立式支撑结构是应用频次极高的零部件，它的核心作用是为回转类轴件提供稳定的径向支撑，同时抵消轴系运转过程中产生的径向载荷，避免轴端出现挠曲变形，保障传动环节的同轴度精度。从结构设计逻辑来看，主体的圆筒状支撑腔是核心功能区域，内腔的加工精度直接决定了内置轴承的配合公差，设计时需要根据所选轴承的外径公差带确定内腔的尺寸偏差，通常采用基轴制过渡配合，既保证轴承安装后不会出现外圈打滑，也方便后期维护时的轴承拆卸更换。

　　安装耳的底面需要做铣平处理，保证和安装基面的贴合度，避免安装后出现支撑座倾斜，导致轴承受力不均出现早期磨损。支撑腔顶部的弧形凸台结构，一方面是为了增加支撑腔上部的结构强度，另一方面可以预留润滑脂加注通道的安装位置，部分工况下需要定期给轴承补充润滑脂，这个凸台位置可以开设注油孔，安装黄油嘴，不用拆解支撑座就能完成润滑维护，大幅降低后期运维的工作量。从实际应用的工况适配性来看，这类支撑座通常采用铸造成型后再做关键部位机加工的工艺生产，毛坯铸造阶段要保证壁厚均匀，避免出现缩孔、砂眼等铸造缺陷，尤其是支撑腔的内壁位置，如果有铸造缺陷会直接影响轴承的配合精度，甚至导致轴承外圈在运转过程中出现窜动。

　　机加工阶段首先要以安装耳的底面为定位基准，加工支撑腔的内孔，保证内孔的圆柱度以及内孔轴线和安装底面的平行度，平行度公差通常要控制在0.02mm以内，否则安装后轴会出现倾斜，运转时产生额外的径向载荷，加剧轴承磨损。两个安装耳上的螺栓孔位置度公差也要控制在合理范围内，避免出现安装时螺栓无法穿入的问题。在建模过程中，需要重点关注各个衔接位置的圆角处理，除了之前提到的支撑腔和基座的衔接位置，安装耳和基座的衔接位置也要做相应的圆角过渡，减少应力集中点，提升部件在交变载荷下的使用寿命。同时要考虑铸造工艺的拔模斜度，所有非加工面都要设置合理的拔模角度，方便毛坯从模具中脱出，拔模角度通常根据铸造材料的不同设置在1-3度之间，避免拔模时损坏毛坯表面。

　　这类支撑座的安装边界需要根据实际应用场景确定，通常安装基面的平面度要达到IT7级以上，安装螺栓的强度等级要根据载荷大小选择，通常轻载工况下选用8.8级的六角螺栓即可，重载工况下则需要选用10.9级或者12.9级的高强度螺栓，同时加装防松垫圈，避免设备运转过程中螺栓松动导致支撑座移位。在轴系装配时，要先将轴承压入支撑腔的内孔中，再将轴穿入轴承内孔，装配过程中要避免直接敲击轴承外圈，防止轴承出现损伤，装配完成后要手动转动轴件，检查转动是否顺畅，有没有卡滞或者异响的情况，如果出现卡滞要及时调整支撑座的安装位置，检查同轴度是否符合要求。
