多色款工业级记号笔结构设计方案

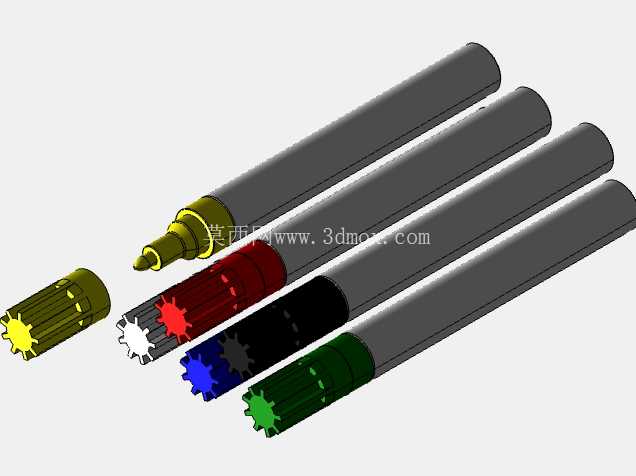

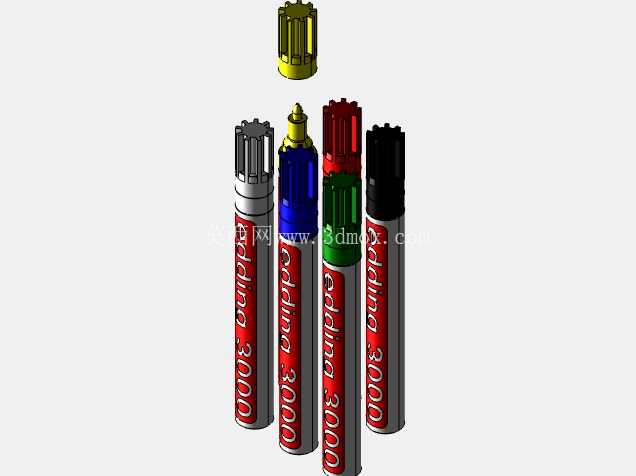

　　这款记号笔的结构设计完全围绕工业现场的高频标记需求展开，日常在机械加工车间做工件工序标识、仓储区域做货位标记、装配线做点位标注时，这类笔是一线操作人员随身必备的工具，不同颜色的笔身对应不同的标记语义，比如红色常用来标注不合格品、待返工工件，蓝色标注待检件，绿色标注合格件，黑色做常规编号记录，能在嘈杂的生产现场快速通过颜色区分工件状态，避免混料错检的问题。从结构拆分来看，笔身采用直筒式圆柱构型，整体握持段直径控制在15mm左右，刚好适配成年男性手掌的握持弧度，长时间握持标记不会产生明显的硌手感，笔身外壳采用耐油污的工程塑料材质，表面做了细微的磨砂防滑处理，即便手上沾有切削液、润滑油，也能稳定握持不会打滑。笔帽部分做了多重结构设计，首先是笔帽顶端的防滑齿结构，插拔笔帽时增大摩擦力，戴劳保手套操作也能轻松拔开，不会出现打滑脱手的情况；其次笔帽内部做了密封胶圈结构，盖合后能完全隔绝笔芯与外界空气接触，避免笔头干涸，在车间多尘、温湿度波动大的环境下，能有效延长笔芯的使用寿命；另外笔帽和笔尾都设计了卡扣结构，既可以将笔帽扣在笔尾防止丢失，也能将整笔卡在工作服口袋边缘，避免弯腰操作时笔从口袋滑落。

　　笔芯部分采用大容量储墨棉芯设计，储墨量是普通民用记号笔的1.8倍左右，连续划线长度可达数百米，满足车间高频使用的需求，笔头采用耐磨的聚酯纤维材质，即便在粗糙的铸件表面、钢材切割面、塑料包装箱表面反复涂写，也不会出现笔头分叉、掉毛的问题，标记出的线条宽度均匀，不会出现断墨、晕染的情况，在金属表面书写的墨迹能耐受一定的切削液冲刷、轻微摩擦，不会轻易脱落，能保留标记信息到工件完成全工序加工。

　　设计过程中重点考虑了不同使用场景的适配性，笔身的红色标识环做了凸起设计，即便在光线不足的车间角落，也能通过触感快速识别笔的型号，不用反复查看笔身文字；笔身的壁厚做了均匀化处理，最薄处不小于1.2mm，从1.2米高度自由坠落到水泥地面不会出现笔身开裂、笔帽脱落漏墨的问题，适配工业现场复杂的使用环境。内部的导墨结构做了梯度密度设计，靠近笔头的部分密度更高，控制墨水下渗速度，避免气温升高时墨水流速过快出现滴墨污染工件的问题，靠近储墨棉的部分密度稍低，保证墨水持续稳定供给，不会出现书写到一半断墨的情况。

　　各部件的装配采用过盈配合加卡扣的双重固定方式，笔嘴和笔身的连接位置做了定位筋，装配时不需要额外打胶，就能保证连接强度，后期更换笔芯时也能轻松拆开，不会出现拆完装不回去的情况，笔尾的密封塞做了防呆设计，只有对准定位槽才能完全压入，避免装配时出现密封不严导致墨水挥发的问题。整体结构没有多余的复杂零件，全部零件加起来不超过7个，开模生产时模具结构简单，量产良率高，后期维护更换笔芯也十分方便，完全匹配工业场景下低成本、高可靠性、耐造的使用需求，不管是机械加工、仓储物流、装配调试还是现场检修，都能稳定完成标记工作。
