带刹车平板安装万向红色脚轮结构

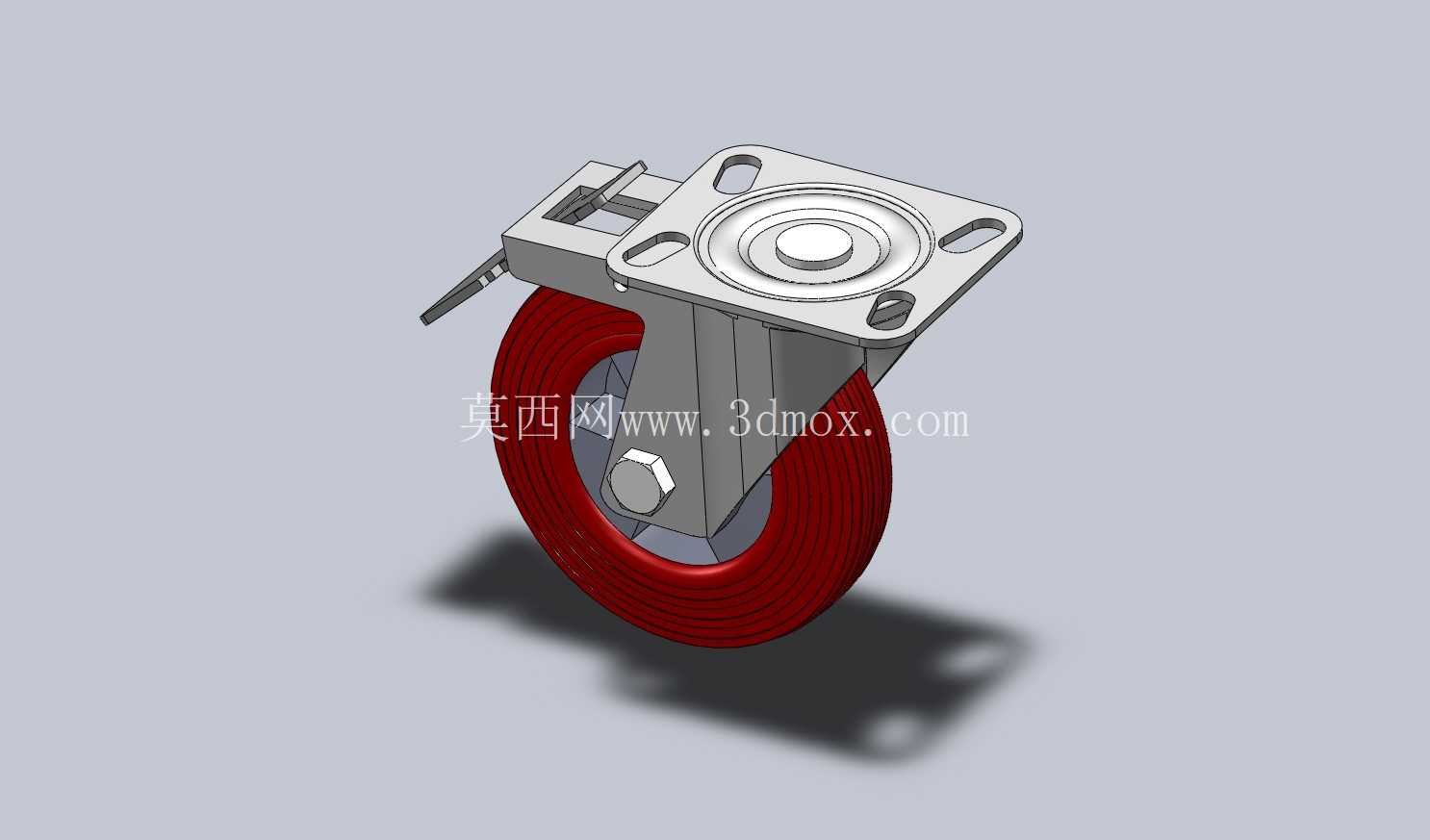

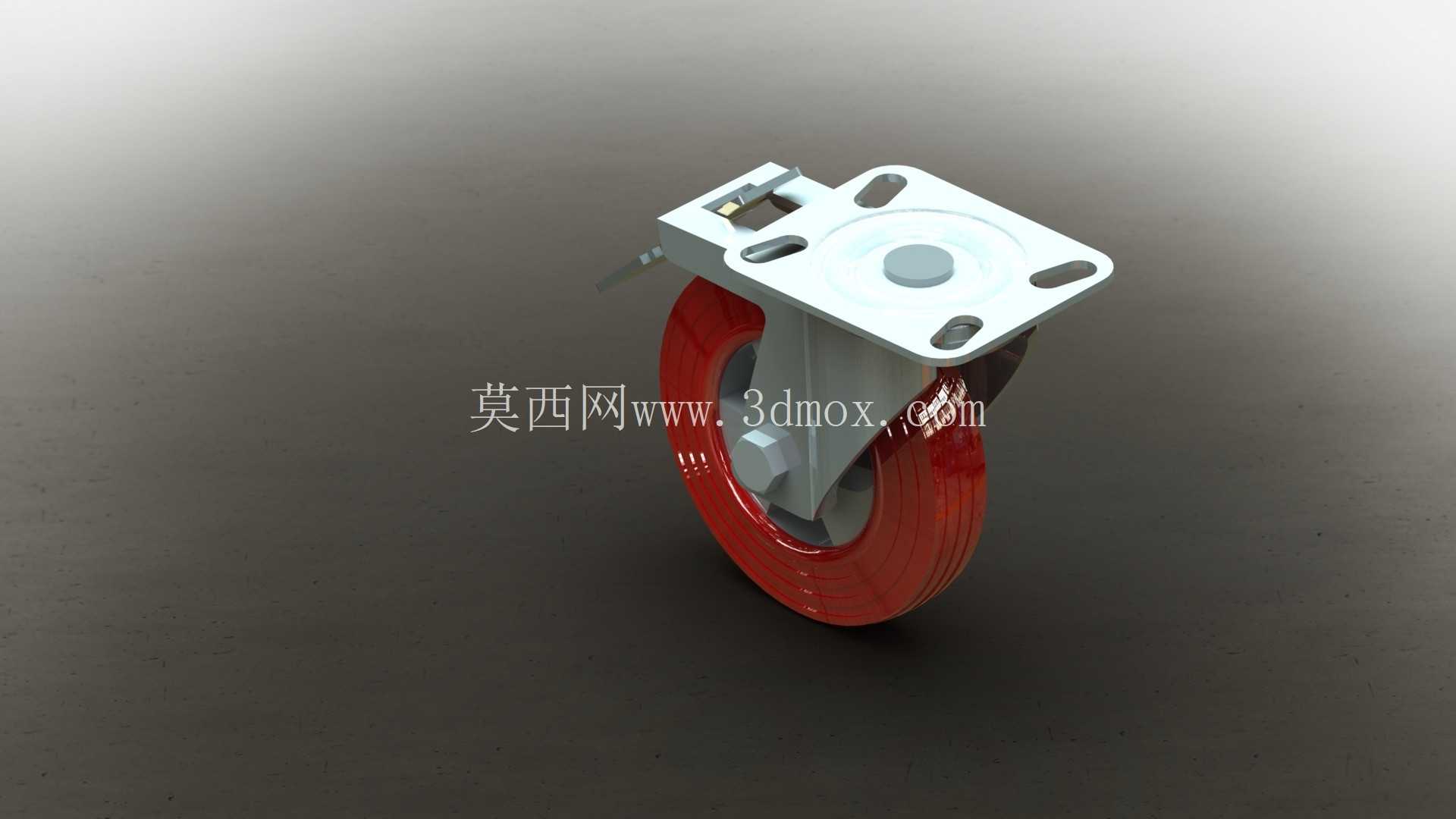

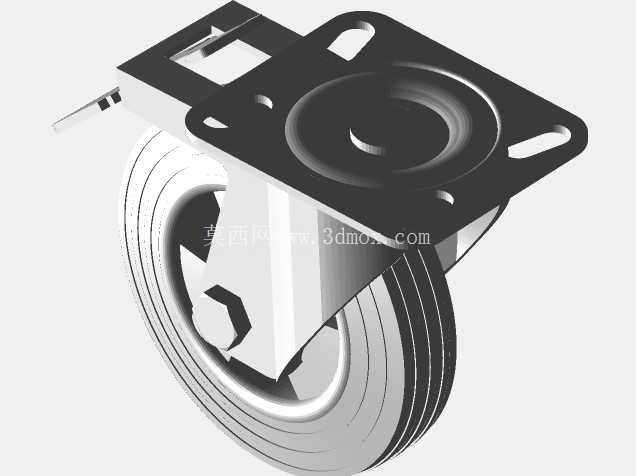

　　这款脚轮的设计首先围绕工业场景下的重载移动需求展开，日常在车间周转车、轻型设备机架、商用展架、仓储货架的移动支撑场景中十分常见，区别于定向轮的直线移动限制，万向结构可实现360度水平回转，能在狭窄的车间通道、货架排布密集的仓储区域完成小半径转向，适配复杂的工位调整需求。顶部采用四孔方形安装法兰，安装孔位做了长圆孔设计，可适配一定范围内的安装孔距偏差，降低现场安装时的对位难度，法兰盘与回转支架之间采用铆接式回转支承结构，转动间隙控制在合理范围，避免重载转向时出现卡滞或晃动量过大的问题。

　　刹车结构集成在支架侧边，采用踏板式触发设计，踩下刹车踏板时，制动块同时抵紧滚轮轮面与回转盘齿圈，可同时锁定滚轮转动与支架回转方向，避免设备停靠在有坡度的地面时出现滑移或转向偏移，解锁时只需向上抬起踏板即可快速解除锁定，操作时无需额外工具，一线操作人员可脚踩完成操作，适配高频次的移动与停靠切换场景。滚轮部分采用弧形胎面设计，红色聚氨酯材质外层，相比普通橡胶轮具备更高的耐磨性能，滚动阻力更小，在环氧地坪、水泥地面、瓷砖地面等常见工业地面移动时不会留下明显胎印，同时具备一定的减震效果，转运带有精密元器件的轻型设备时，可缓冲地面凸起带来的冲击，避免内部器件受震动损坏。轮芯部分采用硬质结构支撑，与轮轴之间加装了自润滑轴承，长期重载滚动时无需频繁加注润滑脂即可保持顺畅转动，降低日常维护频次。支架部分采用加厚钢板冲压成型后做镀锌防锈处理，焊接位置做了应力释放处理，避免长期承受交变载荷时出现焊缝开裂的问题，轮轴与支架的连接位置加装了防松垫片，避免长期震动导致轴端螺母松脱。从安装边界来看，顶部法兰的安装孔距适配市面上多数标准轻型设备的底部安装位，整体安装高度控制在常规脚轮的通用尺寸区间，替换旧脚轮时无需改动设备底部的安装结构，可直接互换安装。

　　滚轮直径的选型兼顾了移动顺畅度与安装高度限制，直径过小会导致越障能力不足，地面有细小焊渣、碎屑时容易卡滞，直径过大则会抬升设备整体高度，导致设备重心过高影响稳定性，这款滚轮的直径选型刚好平衡了两方面需求，日常越过车间地面常见的电缆线槽、小尺寸地面接缝时不会出现卡滞。在实际选型应用中，这类脚轮通常四个为一组使用，其中两个搭配万向带刹车款、两个搭配定向轮的组合最为常见，既可以保证直线移动时的方向稳定性，又能在转向时具备足够的灵活性，停靠时踩下万向轮的刹车即可完成整体位置锁定。

　　设计过程中针对支架的受力做了有限元校核，在额定载荷下支架的最大变形量控制在允许范围内，不会出现永久变形，滚轮的聚氨酯层硬度经过匹配调试，既不会因为硬度过高导致减震效果差、噪音大，也不会因为硬度过低导致重载下滚轮变形过大、滚动阻力激增。回转部分的钢珠轨道做了淬硬处理，长期承受偏载时也不会出现轨道压痕导致转向卡滞，刹车块的摩擦面做了防滑纹理处理，锁定后在额定载荷下施加水平推力不会出现滑移，刹车踏板的踩踏力经过优化，操作人员穿着劳保鞋即可轻松触发，不需要过大的踩踏力，同时踏板位置做了包边处理，避免踩踏时刮擦鞋面对操作人员造成伤害。
